Bể Tuần Hoàn Cho Tháp Xử Lý Khí Thải Nên Bố Trí Như Thế Nào?
Đồng Hữu Cảnh
Ngày
30/09/2026
Bể tuần hoàn tháp xử lý khí là bộ phận quan trọng trong các hệ thống hấp thụ khí thải sử dụng dung dịch tuần hoàn. Bể có nhiệm vụ chứa dung dịch sau khi thu hồi từ tháp, tạo điều kiện để bơm tuần hoàn đưa dung dịch trở lại hệ thống phun. Việc bố trí đúng dung tích, đường hút bơm, vị trí xả đáy và vật liệu bể giúp hệ thống hoạt động ổn định, hạn chế cặn và thuận tiện cho công tác bảo trì.
1. Bể Tuần Hoàn Tháp Xử Lý Khí Là Gì?
Bể tuần hoàn là khu vực chứa dung dịch được sử dụng trong quá trình hấp thụ khí. Sau khi dung dịch được phun bên trong tháp và tiếp xúc với dòng khí, dung dịch chảy xuống đáy tháp rồi được thu gom về bể.
Từ bể, bơm tuần hoàn hút dung dịch và đưa trở lại hệ thống phân phối phía trên tháp. Chu trình này được lặp lại liên tục trong quá trình vận hành.
Tùy vào công nghệ xử lý và loại hóa chất, dung dịch trong bể có thể thực hiện đồng thời nhiều chức năng như:
- Cung cấp dung dịch cho hệ thống phun.
- Duy trì lượng dung dịch tuần hoàn cần thiết.
- Tạo thời gian lưu cho quá trình phản ứng.
- Thu gom một phần cặn và sản phẩm phản ứng.
- Hỗ trợ kiểm soát nồng độ hóa chất.
Vì vậy, thiết kế bể tuần hoàn tháp xử lý khí cần được tính toán đồng bộ với tháp, bơm, đường ống và hệ thống phun.
Bể Tuần Hoàn Tháp Xử Lý Khí Là Gì
2. Dung Tích Bể Tuần Hoàn Nên Tính Như Thế Nào?
Dung tích là một trong những yếu tố quan trọng nhất khi thiết kế bể tuần hoàn. Bể cần có đủ thể tích để duy trì lượng dung dịch cần thiết cho bơm và hệ thống phun trong quá trình vận hành.
Nếu bể quá nhỏ, mực dung dịch có thể thay đổi nhanh, làm tăng nguy cơ bơm hút phải khí hoặc hoạt động trong điều kiện không đủ dung dịch.
Ngược lại, bể quá lớn có thể làm tăng diện tích lắp đặt, lượng vật liệu chế tạo và lượng hóa chất cần sử dụng.
Dung Tích Bể Tuần Hoàn Nên Tính Như Thế Nào
2.1. Những yếu tố ảnh hưởng đến dung tích bể
Khi xác định dung tích, cần xem xét:
- Lưu lượng dung dịch tuần hoàn.
- Thời gian lưu cần thiết.
- Kích thước và công suất tháp.
- Lưu lượng khí cần xử lý.
- Đặc tính của hóa chất.
- Lượng cặn phát sinh.
- Khoảng dự phòng cho quá trình vận hành.
- Yêu cầu vệ sinh và bảo trì.
Không nên chỉ lấy dung tích theo kích thước của tháp mà cần xem xét toàn bộ chu trình tuần hoàn.
2.2. Cần chừa khoảng dự phòng cho bể
Bể không nên được thiết kế để hoạt động liên tục ở trạng thái đầy sát miệng. Cần có khoảng không phù hợp để hạn chế nguy cơ tràn khi lưu lượng dung dịch thay đổi hoặc trong quá trình vệ sinh, bổ sung hóa chất.
Mực dung dịch vận hành cũng cần được xác định sao cho bơm luôn có đủ chiều cao cột chất lỏng tại cửa hút.

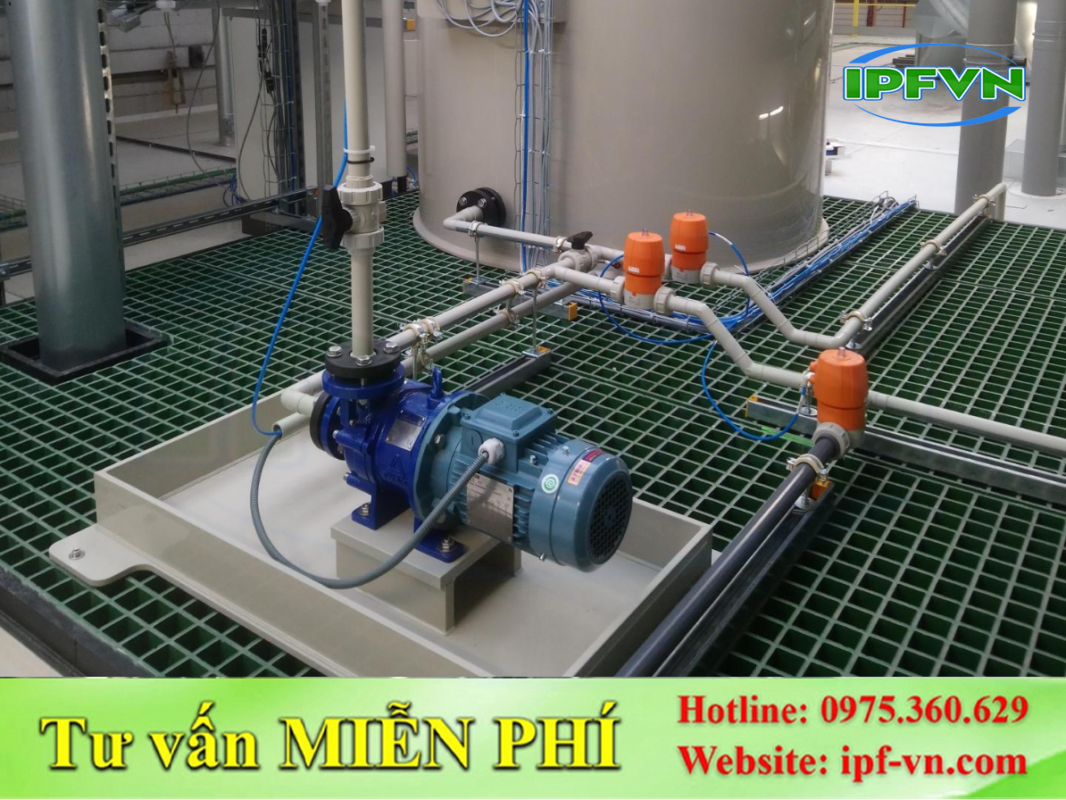

3. Đường Hút Bơm Trong Bể Tuần Hoàn Bố Trí Ra Sao?
Đường hút bơm có ảnh hưởng trực tiếp đến khả năng cấp dung dịch ổn định cho bơm tuần hoàn. Nếu vị trí hút không phù hợp, bơm có thể hút cặn hoặc tạo xoáy, ảnh hưởng đến quá trình vận hành.
Đường hút nên được bố trí ở khu vực có dung dịch tương đối ổn định và hạn chế khả năng cuốn theo cặn đáy.
Đường Hút Bơm Trong Bể Tuần Hoàn Bố Trí Ra Sao
3.1. Tránh đặt cửa hút quá sát đáy bể
Nếu cửa hút nằm quá thấp, cặn lắng dưới đáy có thể bị cuốn vào đường ống và đi đến bơm hoặc hệ thống phun.
Ngược lại, nếu đặt quá cao, khi mực dung dịch giảm, bơm có thể bị thiếu nước hoặc hút khí.
Vì vậy, cao độ cửa hút cần được tính toán dựa trên mực nước thấp nhất, lưu lượng bơm và cấu tạo thực tế của bể.
Tránh đặt cửa hút quá sát đáy bể
3.2. Hạn chế tạo xoáy tại cửa hút
Dòng chảy xoáy tại cửa hút có thể làm dung dịch và không khí bị cuốn vào bơm. Điều này có thể gây rung, giảm hiệu suất bơm hoặc làm quá trình tuần hoàn không ổn định.
Khi cần thiết, có thể sử dụng giải pháp chống xoáy hoặc bố trí cửa hút phù hợp với kích thước và hình dạng bể.
4. Cặn Trong Bể Tuần Hoàn Hình Thành Từ Đâu?
Trong quá trình xử lý khí, các chất ô nhiễm được hấp thụ và phản ứng với hóa chất trong dung dịch. Sản phẩm phản ứng có thể tích tụ trong bể dưới dạng chất rắn hoặc cặn.
Ngoài ra, bụi từ dòng khí cũng có thể đi vào dung dịch nếu hệ thống không có bước tiền xử lý phù hợp.
Cặn tích tụ lâu ngày có thể gây:
- Giảm thể tích hữu ích của bể.
- Làm nghẹt đường hút.
- Làm tắc vòi phun.
- Tăng tải cho bơm.
- Làm giảm chất lượng dung dịch tuần hoàn.
- Tăng thời gian vệ sinh và bảo trì.
Cặn Trong Bể Tuần Hoàn Hình Thành Từ Đâu
4.1. Vì sao cần kiểm soát cặn?
Không nên để cặn tích tụ đến mức ảnh hưởng đến cửa hút bơm hoặc chiếm phần lớn thể tích đáy bể.
Việc kiểm tra lượng cặn định kỳ giúp xác định thời điểm cần xả đáy, vệ sinh hoặc thay một phần dung dịch.
Đối với hệ thống có lượng cặn lớn, thiết kế bể cần tính đến khả năng thu gom và vệ sinh ngay từ đầu.
Vì sao cần kiểm soát cặn
5. Xả Đáy Bể Tuần Hoàn Có Vai Trò Gì?
Đường xả đáy giúp đưa cặn và một phần dung dịch cần loại bỏ ra khỏi hệ thống. Đây là chi tiết nên được tính toán ngay trong giai đoạn thiết kế bể tuần hoàn tháp xử lý khí.
Nếu bể không có vị trí xả phù hợp, việc vệ sinh có thể trở nên khó khăn và mất nhiều thời gian.
Xả Đáy Bể Tuần Hoàn Có Vai Trò Gì
5.1. Vị trí xả đáy
Cửa xả thường được bố trí tại vị trí thấp của bể để hỗ trợ tháo dung dịch và cặn.
Đáy bể có thể được thiết kế với độ dốc phù hợp về phía cửa xả nhằm hạn chế dung dịch và cặn bị giữ lại ở các góc chết.
Kích thước đường xả cần phù hợp với lượng dung dịch cần tháo và điều kiện vệ sinh thực tế.
Vị trí xả đáy
5.2. Nên bố trí van xả dễ thao tác
Van xả cần được bố trí ở vị trí thuận tiện cho người vận hành kiểm tra và thao tác.
Đồng thời, đường xả cần được dẫn đến khu vực thu gom phù hợp, đặc biệt khi dung dịch chứa hóa chất hoặc sản phẩm phản ứng cần được xử lý theo quy trình của nhà máy.
6. Vì Sao Bể PP Thường Được Sử Dụng Cho Hệ Thống Xử Lý Khí?
Bể PP là một lựa chọn phổ biến trong các hệ thống xử lý khí sử dụng dung dịch hóa chất nhờ đặc tính phù hợp với nhiều môi trường ăn mòn.
Polypropylene có khả năng chống chịu với nhiều loại hóa chất và không dễ bị ăn mòn như một số vật liệu kim loại trong điều kiện phù hợp.
Tuy nhiên, việc lựa chọn vật liệu vẫn cần dựa trên:
- Loại hóa chất.
- Nồng độ dung dịch.
- Nhiệt độ vận hành.
- Kích thước bể.
- Điều kiện lắp đặt.
- Tải trọng và kết cấu cần chịu.
Vì Sao Bể PP Thường Được Sử Dụng Cho Hệ Thống Xử Lý Khí
6.1. Bể PP cần được gia cường như thế nào?
Với bể có kích thước lớn, thành bể cần được tính toán khả năng chịu áp lực của dung dịch và được gia cường phù hợp.
Kết cấu gia cường có thể sử dụng khung hoặc các giải pháp kết cấu phù hợp với điều kiện lắp đặt.
Không nên chỉ tăng độ dày tấm PP một cách tùy ý mà cần xem xét đồng thời kích thước bể, chiều cao chứa dung dịch, nhiệt độ và kết cấu đỡ.
Bể PP cần được gia cường như thế nào
7. Bố Trí Bể Tuần Hoàn Cần Chú Ý Những Gì?
Bên cạnh dung tích, vị trí lắp đặt bể cũng cần được tính toán để thuận tiện cho quá trình vận hành và bảo trì.
Bể nên được bố trí sao cho:
- Đường hút bơm có chiều dài hợp lý.
- Dễ tiếp cận cửa vệ sinh.
- Thuận tiện kiểm tra mực dung dịch.
- Có không gian thao tác quanh bể.
- Dễ kết nối đường xả đáy.
- Hạn chế nguy cơ rò rỉ hóa chất.
- Kết cấu đỡ phù hợp với tải trọng khi bể chứa đầy dung dịch.
Nếu bể được đặt quá xa tháp hoặc bơm, đường ống tuần hoàn có thể tăng chiều dài và phát sinh thêm tổn thất.
Bố Trí Bể Tuần Hoàn Cần Chú Ý Những Gì
8. Những Lỗi Thường Gặp Khi Thiết Kế Bể Tuần Hoàn
Một số vấn đề thường gặp có thể ảnh hưởng đến quá trình vận hành gồm:
Dung tích bể quá nhỏ: Mực dung dịch thay đổi nhanh và khó duy trì điều kiện hút ổn định cho bơm.
Cửa hút đặt quá thấp: Dễ cuốn cặn vào đường ống và bơm.
Không có giải pháp xả đáy: Gây khó khăn khi tháo dung dịch và vệ sinh cặn.
Đáy bể không phù hợp: Cặn dễ tích tụ tại các góc và khó làm sạch.
Không tính đến tải trọng: Bể PP kích thước lớn chứa đầy dung dịch tạo tải trọng đáng kể lên kết cấu đỡ.
Không có không gian bảo trì: Làm khó việc vệ sinh, kiểm tra bơm và xử lý sự cố.
Những Lỗi Thường Gặp Khi Thiết Kế Bể Tuần Hoàn
9. Quy Trình Bảo Trì Bể Tuần Hoàn Tháp Xử Lý Khí
Bảo trì bể tuần hoàn cần được thực hiện định kỳ dựa trên điều kiện vận hành thực tế.
Một quy trình cơ bản có thể bao gồm:
- Kiểm tra mực dung dịch và tình trạng dung dịch.
- Kiểm tra lượng cặn tích tụ dưới đáy.
- Kiểm tra cửa hút và đường ống bơm.
- Kiểm tra van và đường xả đáy.
- Kiểm tra thành bể và các mối hàn.
- Kiểm tra kết cấu gia cường và giá đỡ.
- Xả cặn hoặc thay dung dịch khi cần thiết.
- Vệ sinh bể theo kế hoạch bảo trì.
Đối với hệ thống sử dụng hóa chất, quá trình kiểm tra và vệ sinh cần thực hiện theo quy trình an toàn tương ứng với loại dung dịch đang sử dụng.
Quy Trình Bảo Trì Bể Tuần Hoàn Tháp Xử Lý Khí
10. Kết Luận
Bể tuần hoàn tháp xử lý khí cần được thiết kế đồng bộ với tháp, bơm, đường ống và hệ thống phun. Các yếu tố như dung tích, vị trí đường hút bơm, khả năng thu gom cặn, xả đáy và vật liệu chế tạo đều ảnh hưởng đến độ ổn định của hệ thống.
Đối với nhiều hệ thống xử lý khí có sử dụng dung dịch hóa chất, bể PP có thể là lựa chọn phù hợp khi vật liệu được lựa chọn đúng theo loại hóa chất và điều kiện vận hành. Một thiết kế tốt không chỉ đảm bảo khả năng chứa và tuần hoàn dung dịch mà còn cần thuận tiện cho việc vệ sinh, bảo trì và xử lý sự cố về sau.
