Bể xi mạ là gì? Cấu tạo, nguyên lý và vai trò trong dây chuyền xi mạ công nghiệp
Đồng Hữu Cảnh - 02/06/2025
1. Bể xi mạ là gì?
Bể xi mạ là một thiết bị kỹ thuật chuyên dùng để chứa dung dịch mạ và thực hiện các phản ứng mạ lên bề mặt sản phẩm kim loại. Bể có thể thực hiện cả mạ điện (electroplating) và mạ hóa học (chemical plating) tùy theo công nghệ sản xuất.
Đây là trung tâm của toàn bộ dây chuyền xi mạ, nơi diễn ra quá trình tạo lớp phủ kim loại mỏng, đều, bền và chống ăn mòn, giúp tăng cường tính năng cơ học và tính thẩm mỹ của sản phẩm.

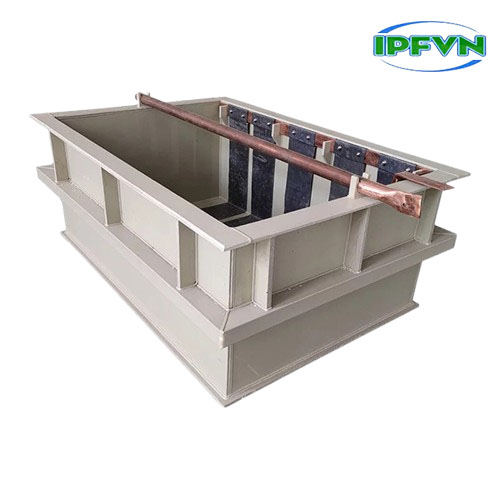

2. Cấu tạo chi tiết của bể xi mạ
Một bể xi mạ tiêu chuẩn được thiết kế để vận hành ổn định trong môi trường hóa chất ăn mòn, điện phân và nhiệt độ cao. Cấu tạo cơ bản gồm:
Thân bể:
Chất liệu phổ biến: nhựa PP (Polypropylene), PVC, PE, FRP (composite) hoặc inox 304/316
Tùy loại hóa chất và nhiệt độ vận hành để chọn vật liệu tương ứng
Thiết kế dạng hình chữ nhật, chiều sâu từ 300 mm đến 2.000 mm hoặc theo yêu cầu
Khung chịu lực bên ngoài:
Làm bằng thép mạ kẽm hoặc inox, giúp giữ form bể, chống biến dạng
Đặc biệt cần thiết với bể dung tích lớn hoặc đặt trên cao
Hệ thống điện cực (nếu là bể mạ điện):
Anot (dương): Thường làm bằng kim loại cần mạ (Ni, Zn, Cu, Cr...)
Catot (âm): Là sản phẩm được gắn vào thanh treo, tiếp nhận dòng điện
Phụ kiện kỹ thuật kèm theo:
Ống cấp và xả dung dịch, van điều khiển, mặt bích kỹ thuật
Nắp đậy hoặc hệ thống hút hơi hóa chất
Cảm biến nhiệt độ, pH, bộ gia nhiệt, nếu yêu cầu kiểm soát chính xác
Tùy chọn tích hợp tự động hóa:
Thanh treo sản phẩm chạy tự động, robot mạ, hệ thống đảo chiều dòng điện
Bể có lỗ tràn, hệ thống tuần hoàn dung dịch mạ
3. Nguyên lý hoạt động của bể xi mạ
Bể mạ điện (electroplating):
Sử dụng dòng điện một chiều để thúc đẩy phản ứng điện phân:
Anot bị hòa tan vào dung dịch
Các ion kim loại từ dung dịch bám vào bề mặt sản phẩm tại catot
Các yếu tố ảnh hưởng: cường độ dòng điện, nồng độ dung dịch, khoảng cách điện cực, nhiệt độ, thời gian
Ví dụ:
Mạ niken: Ni²⁺ + 2e⁻ → Ni (bám lên catot)
Mạ kẽm: Zn²⁺ + 2e⁻ → Zn (bám lên catot)
Bể mạ hóa học (chemical/electroless plating):
Không cần điện, phản ứng xảy ra nhờ tác nhân khử có trong dung dịch (ví dụ: H₂PO₂⁻, hydrazine)
Thường dùng trong mạ niken không điện, đồng hóa học – cho lớp mạ đều, bám tốt trên cả bề mặt phức tạp
4. Vai trò của bể xi mạ trong dây chuyền sản xuất
Là trung tâm của quá trình xử lý bề mặt kim loại
Lớp mạ đóng vai trò như "áo giáp" chống oxy hóa, ăn mòn, tăng tuổi thọ sản phẩm
Các ngành cơ khí, điện tử, y tế, quốc phòng, chế tạo khuôn đều phụ thuộc vào chất lượng lớp mạ
Đảm bảo ổn định hóa chất và điều kiện phản ứng
Bể cần có khả năng giữ nhiệt độ, pH, nồng độ ổn định
Thiết kế không rò rỉ, không tương tác với hóa chất (tránh phá hủy lớp mạ)
Kết hợp dễ dàng với hệ thống tự động và xử lý khí thải
Bể có thể tích hợp với robot treo sản phẩm, hệ thống thu hồi dung dịch, tuần hoàn nước
Bể hóa chất thường sinh ra hơi độc → cần thiết kế nắp kín + quạt hút + tháp xử lý khí
Ảnh hưởng đến hiệu quả kinh tế toàn dây chuyền
Nếu bể rò rỉ → tổn thất dung dịch mạ đắt tiền
Nếu bể thiết kế sai → sản phẩm mạ lỗi, tốn điện, tốn hóa chất, hỏng thiết bị khác
5. Các loại bể xi mạ phổ biến theo ứng dụng
| Loại bể | Chức năng | Hóa chất điển hình |
|---|---|---|
| Bể mạ niken | Mạ bảo vệ và trang trí | Dung dịch NiSO₄, NiCl₂, H₃BO₃ |
| Bể mạ kẽm | Chống rỉ cho sản phẩm sắt thép | ZnSO₄, NaOH hoặc Cl⁻, NH₄Cl |
| Bể mạ crom | Tạo lớp phủ cứng, chống mài mòn cao | H₂CrO₄, H₂SO₄ |
| Bể trung hòa | Trung hòa axit/bazơ sau xử lý | NaOH, H₂SO₄ pha loãng |
| Bể rửa nước | Rửa sản phẩm sau mạ, sau tẩy rửa | Nước sạch + hệ thống tuần hoàn |
| Bể tẩy dầu, tẩy axit | Làm sạch bề mặt trước khi mạ | NaOH, HCl, H₂SO₄ |
6. Vật liệu chế tạo bể xi mạ – nên dùng loại nào?
| Vật liệu | Ưu điểm | Nhược điểm |
|---|---|---|
| Nhựa PP | Chống ăn mòn cực tốt, dễ hàn, nhẹ, giá hợp lý | Không chịu nhiệt quá 110°C |
| Nhựa PVC | Chịu axit tốt, chi phí thấp, dễ lắp đặt | Không chịu nhiệt cao, giòn nếu dùng lâu |
| Inox 304/316 | Chịu lực, chịu nhiệt tốt, bền cơ học cao | Giá thành cao, dễ bị ăn mòn bởi axit mạnh |
| Composite FRP | Chịu nhiệt, chịu hóa chất tốt, nhẹ, tuổi thọ cao | Giá cao, thi công cần kỹ thuật cao |
7. Kết luận
Bể xi mạ là thiết bị cốt lõi trong dây chuyền xử lý bề mặt kim loại. Một thiết kế bể đạt chuẩn cần:
Đảm bảo vật liệu chống ăn mòn, chịu nhiệt
Tương thích với loại hóa chất sử dụng
Kết hợp hiệu quả với hệ thống điện cực, xử lý khí, thu hồi hóa chất
Chọn đúng vật liệu và thi công đúng kỹ thuật sẽ giúp nhà máy:
Tăng độ ổn định sản xuất
Giảm chi phí bảo trì
Đảm bảo an toàn môi trường và chất lượng sản phẩm mạ
