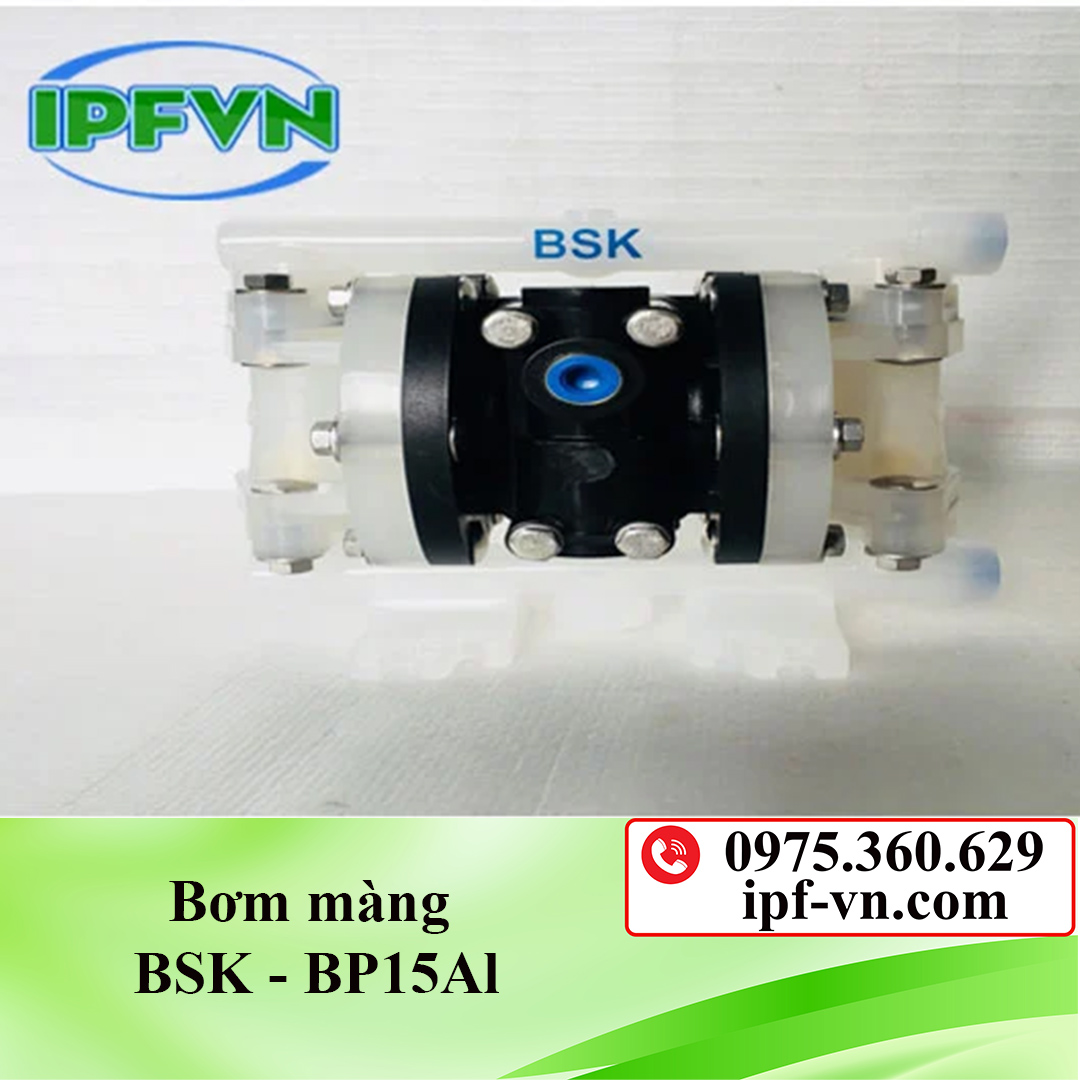

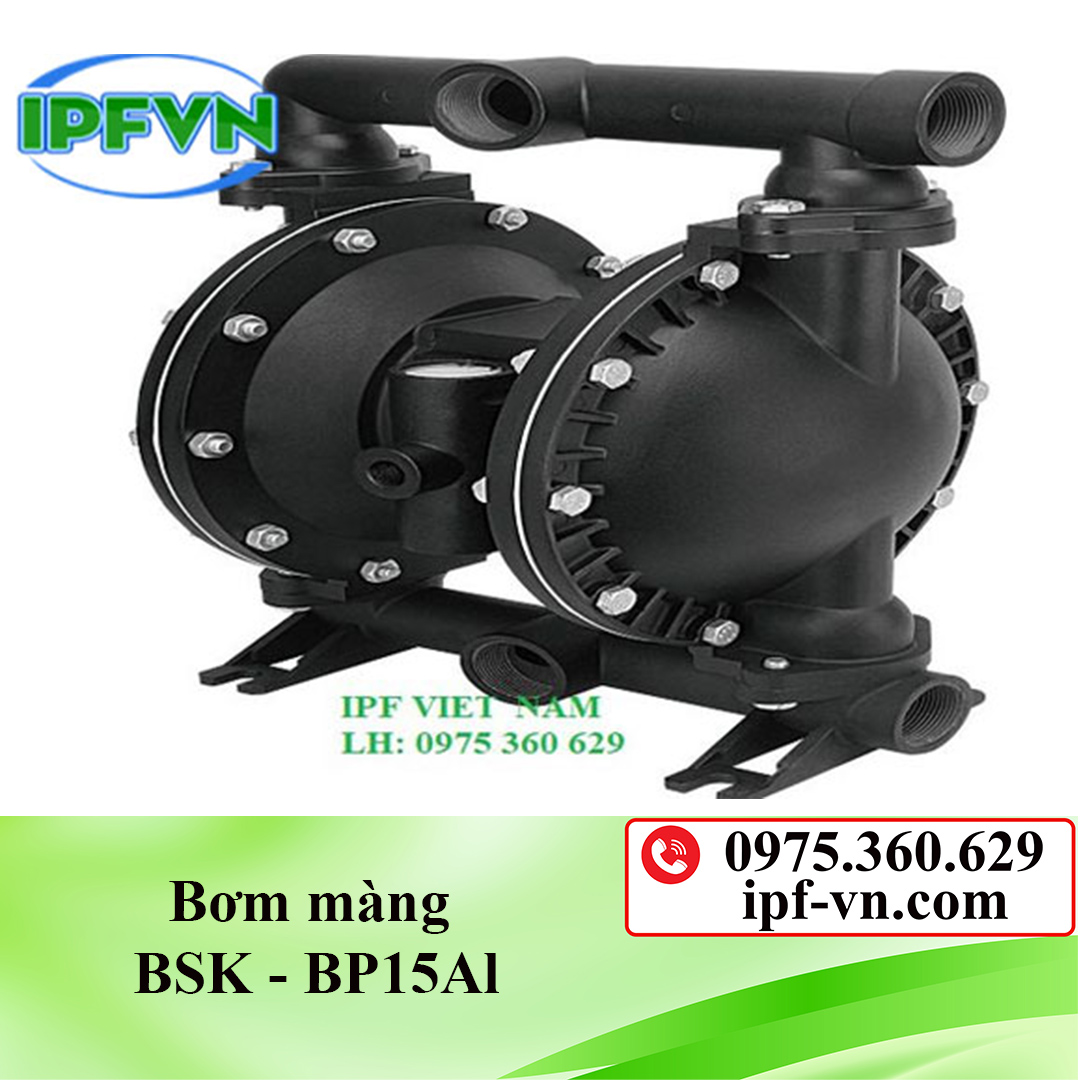

Bơm màng BSK - BP15Al

Còn hàng

10₫

Bơm màng khí nén BSK-BP15AL - Bơm màng khí nén dùng trong môi trường yêu cầu cao về phòng chống cháy nổ, môi trường phòng sạch ..... - Bơm màng khí nén dùng để bơm dầu, hóa chất mạnh, bơm bùn, bơm bột ..... - Bơm được dùng rộng rãi trong ngành xử lý khí thải, bơm bột trong nhà máy hóa chất, nhà máy in ...... B A 50 XX X X X X X Center body Housing material Seat material Ball material Diaphragm material o-ring material Port PP- polypropylene P- polypropylene C- Carbon steel 9- Santoprene H-Hytel 9- Santoprene H-Hytel 0-Non A-BSP(thread) Aluminum alloy SS- stainless steel 9- Santoprene T- PTFE T- PTFE/santoprene 1-NBR C-flange 00000000000000. . CL-Cast iron O- Aluminum D-POM 8- Santoprene B-NBR 3-PTFE(FULL) 4- PTFE(cover) 5-FKM AL- Aluminum B-NBR Thông số kỹ thuật bơm màng khí nén BSK-USA Áp suất khí làm việc: 0.10 – 0.83 Mpa Áp suất khí tối đa: 0.83Mpa V max: 677 lpm Kích thước hạt Max: 7 mm Độ ồn: 75 dB Trọng lượng: + Plastic: 26 kg + stainless steel: 53 kg + carbon steel: 48.5 kg + Aluminum: 24.5 kg Nguyên lý hoạt động: Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên trái, tạo áp lực đẩy màng bơm sang trái hướng ra ngoài. Dưới áp lực này làm đóng van số 1, mở van số 2, cho phép chất lỏng được bơm đi. Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên trái, tạo áp lực đẩy màng bơm sang trái hướng ra ngoài. Dưới áp lực này làm đóng van số 1, mở van số 2, cho phép chất lỏng được bơm đi. Màng bơm bên phải cũng được di chuyển cùng chiều sang phía bên trái thông qua trục nối. Tạo áp lực chân không đóng van số 4 và mở van số 3, hút chất lỏng vào buồng chứa để chuẩn bị cho chu trình tiếp theo. Kết thúc chu trình 1. Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên phải, tạo áp lực đẩy màng bơm sang phải hướng ra ngoài. Dưới áp lực này làm đóng van số 3, mở van số 4, cho phép chất lỏng được bơm đi. Màng bơm bên trái cũng được di chuyển cùng chiều sang phía bên phải thông qua trục nối. Tạo áp lực chân không đóng van số 2 và mở van số 1, hút chất lỏng vào buồng chứa để chuẩn bị cho chu trình tiếp theo. Kết thúc chu trình 2. Quá trình bơm được diễn ra tiếp tục qua chu trình số 1. (Đối với sản phẩm 2 đầu vào với 2 loại hóa chất khác nhau, hoạt động của bơm vẫn giống nhau. Hóa chất 1 đi vào qua valve 1, hóa chất 2 đi vào qua valve 3. Và được trộn theo tỉ lệ 50/50 ở ngõ ra – tỉ lệ này phụ thuộc vào độ nhớt của hóa chất) Tại sao sử dụng bơm màng khí nén: Vật liệu của thân bơm và màng bơm rất đa dạng: Aluminum, Cast Iron, Stainless Steel, alloy C,polyethylene, polypropylene, PVDF, carbon-filled (acetal, polyethylene,Teflon, PTFE)… Chất lượng sản phẩm đảm bảo, độ bền rất cao, dễ sử dụng và dễ tháo ráp. Công ty TNHH kỹ thuật IPF Việt Nam là công ty chuyên cung cấp các sản phẩm công nghiệp và phụ trợ công nghiệp. Phục vụ ngành xử lý khí thải, và nước thải. Đội ngũ nhân viên trẻ, nhiệt tình luôn đặt mục tiêu lợi ích của khách hàng, sự tin tưởng của khách hàng là kim chỉ nam cho sự phát triển của công ty đã đáp ứng được nhu cầu rất thiết thực của con người và bảo vệ môi trường. Liên hệ chúng tôi qua hotline: 0975360629

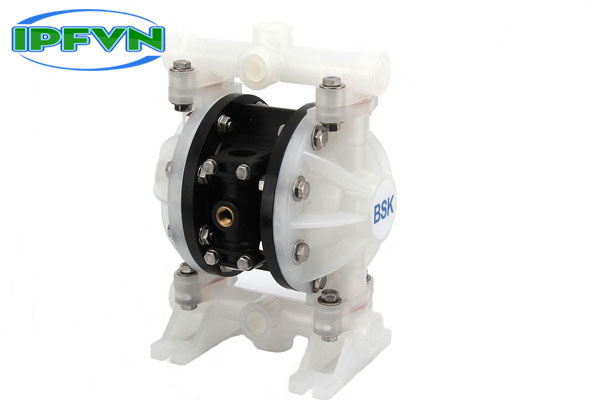

Bơm màng khí nén BSK-BP15AL

- Bơm màng khí nén dùng trong môi trường yêu cầu cao về phòng chống cháy nổ, môi trường phòng sạch .....

- Bơm màng khí nén  dùng để bơm dầu, hóa chất mạnh, bơm bùn, bơm bột .....

- Bơm được dùng rộng rãi trong ngành xử lý khí thải, bơm bột trong nhà máy hóa chất, nhà máy in ......

B

A

50

XX

X

X

X

X

X



Center body



Housing material

Seat material

Ball material

Diaphragm material

o-ring material

Port







PP- polypropylene

P- polypropylene

C- Carbon steel

9- Santoprene

H-Hytel

9- Santoprene

H-Hytel

0-Non

A-BSP(thread)



Aluminum alloy



SS- stainless steel

9- Santoprene

T- PTFE

T- PTFE/santoprene

1-NBR

C-flange





00000000000000.

.



CL-Cast iron

O- Aluminum

D-POM

8- Santoprene

B-NBR

3-PTFE(FULL)

4- PTFE(cover)

5-FKM









AL- Aluminum



B-NBR











Thông số kỹ thuật bơm màng khí nén BSK-USA

Áp suất khí làm việc: 0.10 – 0.83 Mpa

Áp suất khí tối đa:  0.83Mpa

V max:   677 lpm

Kích thước hạt Max: 7 mm

Độ ồn: 75 dB

Trọng lượng:

+  Plastic: 26  kg

+ stainless steel: 53 kg

+ carbon steel: 48.5 kg

+ Aluminum: 24.5 kg



Nguyên lý hoạt động:

 Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên trái, tạo áp lực đẩy màng bơm sang trái hướng ra ngoài. Dưới áp lực này làm đóng van số 1, mở van số 2, cho phép chất lỏng được bơm đi. Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên trái, tạo áp lực đẩy màng bơm sang trái hướng ra ngoài. Dưới áp lực này làm đóng van số 1, mở van số 2, cho phép chất lỏng được bơm đi. Màng bơm bên phải cũng được di chuyển cùng chiều sang phía bên trái thông qua trục nối. Tạo áp lực chân không đóng van số 4 và mở van số 3, hút chất lỏng vào buồng chứa để chuẩn bị cho chu trình tiếp theo. Kết thúc chu trình 1. Van khí nén bên cạnh cung cấp khí nén vào buồng chứa bên phải, tạo áp lực đẩy màng bơm sang phải hướng ra ngoài. Dưới áp lực này làm đóng van số 3, mở van số 4, cho phép chất lỏng được bơm đi. Màng bơm bên trái cũng được di chuyển cùng chiều sang phía bên phải thông qua trục nối. Tạo áp lực chân không đóng van số 2 và mở van số 1, hút chất lỏng vào buồng chứa để chuẩn bị cho chu trình tiếp theo. Kết thúc chu trình 2. Quá trình bơm được diễn ra tiếp tục qua chu trình số 1. (Đối với sản phẩm 2 đầu vào với 2 loại hóa chất khác nhau, hoạt động của bơm vẫn giống nhau. Hóa chất 1 đi vào qua valve 1, hóa chất 2 đi vào qua valve 3. Và được trộn theo tỉ lệ 50/50 ở ngõ ra – tỉ lệ này phụ thuộc vào độ nhớt của hóa chất) Tại sao sử dụng bơm màng khí nén: Vật liệu của thân bơm và màng bơm rất đa dạng: Aluminum, Cast Iron, Stainless Steel, alloy C,polyethylene, polypropylene, PVDF, carbon-filled (acetal, polyethylene,Teflon, PTFE)… Chất lượng sản phẩm đảm bảo, độ bền rất cao, dễ sử dụng và dễ tháo ráp.



Bơm màng khí nén BSK-BP15AL



Công ty TNHH kỹ thuật IPF Việt Nam là công ty chuyên cung cấp các sản phẩm công nghiệp và phụ trợ công nghiệp. Phục vụ ngành xử lý khí thải, và nước thải. Đội ngũ nhân viên trẻ, nhiệt tình luôn đặt mục tiêu lợi ích của khách hàng, sự tin tưởng của khách hàng là kim chỉ nam cho sự phát triển của công ty đã đáp ứng được nhu cầu rất thiết thực của con người và bảo vệ môi trường. Liên hệ chúng tôi qua hotline: 0975360629
