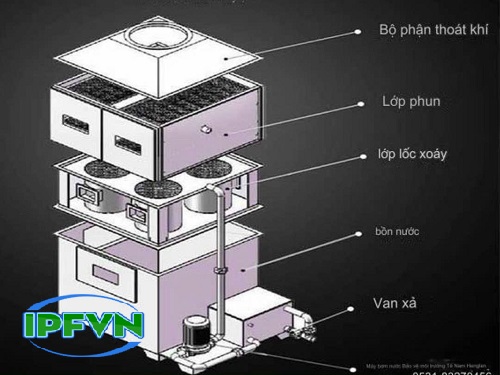

Cấu tạo tháp phun lốc xoáy: thân tháp, buồng xoáy, đầu phun, bể chứa dung dịch.
Đồng Hữu Cảnh - 04/11/2025
1. Giới thiệu
Tháp phun lốc xoáy (Cyclone Scrubber) là thiết bị xử lý khí thải công nghiệp được thiết kế để lọc bụi, khí nóng và khí acid bằng nguyên lý xoáy ly tâm kết hợp phun dung dịch hấp thụ.
Cấu tạo của tháp cho phép tăng diện tích tiếp xúc giữa khí và chất lỏng, giúp hiệu suất xử lý đạt 90–98% mà vẫn tiết kiệm năng lượng hơn nhiều so với hệ thống rửa khí truyền thống.
2. Cấu tạo chi tiết của tháp phun lốc xoáy
2.1. Thân tháp (Main Body)
⏺️ Là bộ phận chính, thường có dạng hình trụ đứng hoặc dạng côn đáy, làm từ nhựa PP, FRP hoặc inox 304/316.
⏺️ Bề mặt trong được thiết kế nhẵn, chống bám bụi và chịu ăn mòn hóa chất, đặc biệt với khí SO₂, HCl, HF.
⏺️ Thân tháp có cửa nạp khí xoáy hướng tiếp tuyến, giúp tạo chuyển động xoáy mạnh cho luồng khí đi vào.
Chức năng:
Tạo dòng khí xoáy mạnh, làm cho bụi và hơi acid va chạm với hạt nước – tăng khả năng tiếp xúc và hấp thụ.
2.2. Buồng xoáy (Cyclone Chamber)
⏺️ Nằm ở phần giữa của tháp, là trái tim của hệ thống phun lốc xoáy.
⏺️ Khí thải đi vào buồng theo hướng xoắn ốc, tạo chuyển động ly tâm tốc độ cao (10–25 m/s).
⏺️ Bụi, hơi nước, khí nặng bị ép ra ngoài, va vào thành tháp, kết hợp với dung dịch hấp thụ và bị kéo xuống đáy.
Đặc điểm kỹ thuật:
⏺️ Có đĩa phân phối dòng khí hoặc vách hướng dòng giúp xoáy ổn định.
⏺️ Có thể tăng số tầng buồng xoáy để nâng hiệu suất cho khí có nồng độ bụi cao.
2.3. Đầu phun (Spray Nozzle System)
⏺️ Được bố trí ở phần giữa hoặc trên thân tháp, tạo màng sương mịn với hạt nước cỡ 50–200 µm.
⏺️ Dung dịch phun thường là NaOH, Ca(OH)₂ hoặc nước trung tính, tùy loại khí.
⏺️ Các đầu phun làm từ PVC, PP hoặc inox, sắp xếp đa hướng 360° để phủ đều toàn bộ luồng khí.
Chức năng:
⏺️ Rửa bụi, trung hòa khí acid (SO₂, HCl, HF, NOx).
⏺️ Tạo màng nước mỏng liên tục, tăng diện tích tiếp xúc giữa khí và dung dịch.
2.4. Bể chứa dung dịch (Solution Tank)
⏺️ Nằm ở đáy tháp, có nhiệm vụ thu hồi nước – dung dịch hấp thụ sau khi rửa khí.
⏺️ Dung dịch được bơm tuần hoàn liên tục bằng bơm ly tâm PP/FRP.
⏺️ Có ống xả cặn, phao đo mực nước và hệ đo pH tự động để kiểm soát nồng độ hóa chất.
Ưu điểm:
⏺️ Dễ vệ sinh và thay dung dịch.
⏺️ Có thể tích hợp bộ lọc tách cặn giúp tái sử dụng dung dịch nhiều chu kỳ, tiết kiệm hóa chất.
3. Nguyên lý hoạt động tổng thể
⏺️ Khí thải đi vào thân tháp theo hướng tiếp tuyến → tạo chuyển động xoáy mạnh trong buồng cyclone.
⏺️ Dung dịch hấp thụ được phun sương từ các đầu phun, tiếp xúc và rửa sạch bụi, khí acid.
⏺️ Hỗn hợp khí – nước – bụi chuyển động xoáy xuống đáy, được tách tại bể chứa dung dịch.
⏺️ Khí sạch đi qua bộ tách giọt (demister) rồi thoát ra ngoài qua ống xả khí.
⏺️ Dung dịch được tuần hoàn lại bể để tái sử dụng.
4. Ưu điểm của thiết kế tháp phun lốc xoáy
⏺️ Hiệu suất lọc bụi và hấp thụ khí cao (90–98%).
⏺️ Cấu trúc gọn nhẹ, dễ bảo trì, chi phí đầu tư thấp.
⏺️ Chống ăn mòn hóa chất, phù hợp môi trường khí acid, khí nóng.
⏺️ Tiết kiệm nước và hóa chất, có thể tái sử dụng dung dịch.
⏺️ Kết hợp dễ dàng với hệ thống hấp phụ than hoạt tính hoặc quạt FRP trong dây chuyền xử lý khí kín.
5. Ứng dụng thực tế
5. Ứng dụng thực tế| Ngành / Hệ thống | Ứng dụng cụ thể |
|---|---|
| Lò hơi – đốt sinh khối | Hấp thụ SO₂, HCl, bụi tro mịn. |
| Nhà máy xi mạ – hóa chất | Xử lý hơi acid (HCl, HF, NOx). |
| Tái chế nhựa – cao su | Xử lý khí VOCs, khói và mùi dung môi. |
| Ngành sơn – in ấn | Giảm VOCs và hơi dung môi hữu cơ. |
| Nhà máy xử lý nước thải | Khử khí H₂S, NH₃, hơi acid từ bể trung hòa. |
6. Kết luận
Tháp phun lốc xoáy với cấu tạo gồm thân tháp – buồng xoáy – đầu phun – bể chứa dung dịch là giải pháp toàn diện trong xử lý khí thải công nghiệp, đặc biệt hiệu quả với khí acid, bụi mịn, hơi dung môi.
Với vật liệu PP hoặc FRP, tháp có tuổi thọ cao, nhẹ, chống ăn mòn và vận hành ổn định trong nhiều năm.
IPF Việt Nam chuyên thiết kế, gia công và lắp đặt tháp phun lốc xoáy theo yêu cầu, đảm bảo hiệu suất xử lý khí trên 95%, đạt chuẩn QCVN 19:2009/BTNMT.
