Chụp Hút Khí Có Vai Trò Gì Trong Hệ Thống Hút Khí?

Chụp hút khí giúp thu gom khói, bụi, hơi hóa chất và mùi ngay tại nguồn phát sinh, hạn chế phát tán vào nhà xưởng và nâng cao hiệu quả của toàn bộ hệ thống hút, xử lý khí.

1. Cấu Tạo Của Chụp Hút Khí

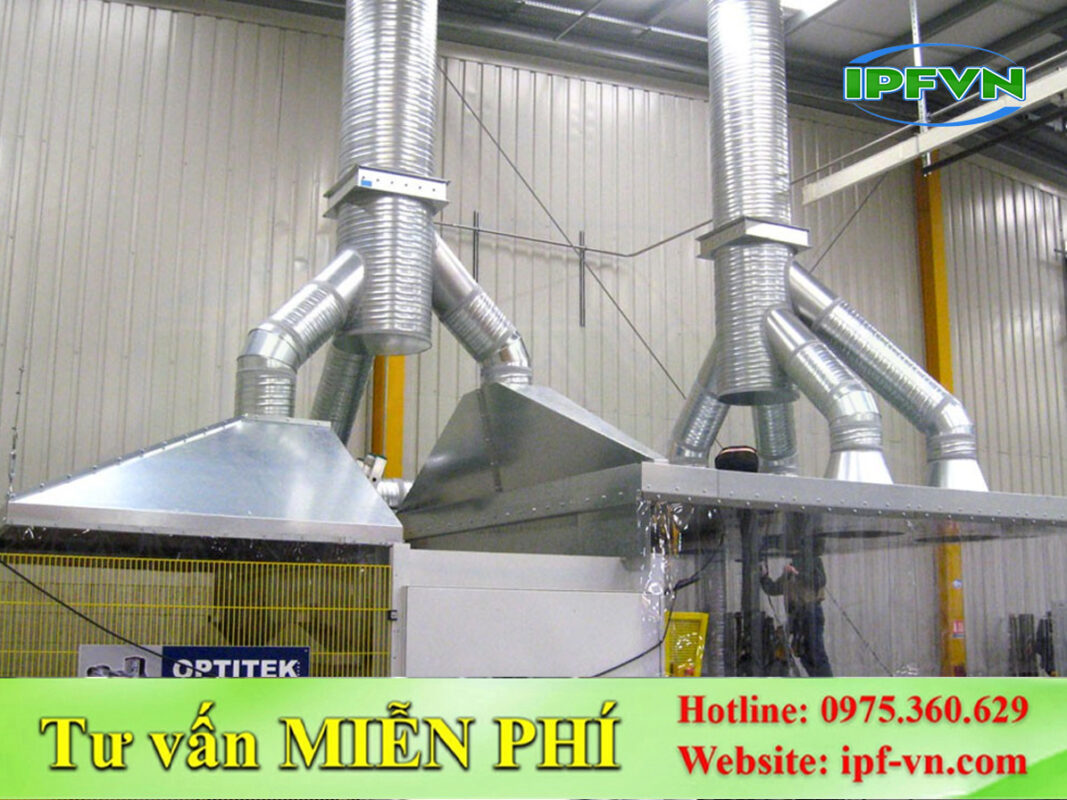

Cấu Tạo Của Chụp Hút Khí.

1.1. Miệng Hút Và Thân Chụp

Miệng hút là vị trí trực tiếp tiếp nhận dòng khí, khói, bụi hoặc hơi hóa chất phát sinh từ quá trình sản xuất. Thiết kế miệng hút cần phù hợp với nguồn phát sinh để tạo vùng thu gom hiệu quả, hạn chế khí ô nhiễm phát tán ra khu vực xung quanh.

Thân chụp thường được thiết kế theo dạng chụp hút cục bộ, bao che một phần hoặc toàn bộ khu vực phát sinh khí. Kích thước và hình dạng phụ thuộc vào đặc điểm dây chuyền, vị trí lắp đặt và lưu lượng cần thu gom.

1.2. Cổ Nối Với Đường Ống Hút

Cổ chụp là bộ phận kết nối giữa chụp hút và đường ống dẫn khí. Bộ phận này giúp đưa dòng khí đã thu gom vào hệ thống đường ống để vận chuyển đến quạt hút và thiết bị xử lý.

Kích thước cổ nối cần được tính toán phù hợp với đường kính hoặc tiết diện đường ống nhằm hạn chế tổn thất áp suất và đảm bảo lưu lượng hút theo thiết kế.

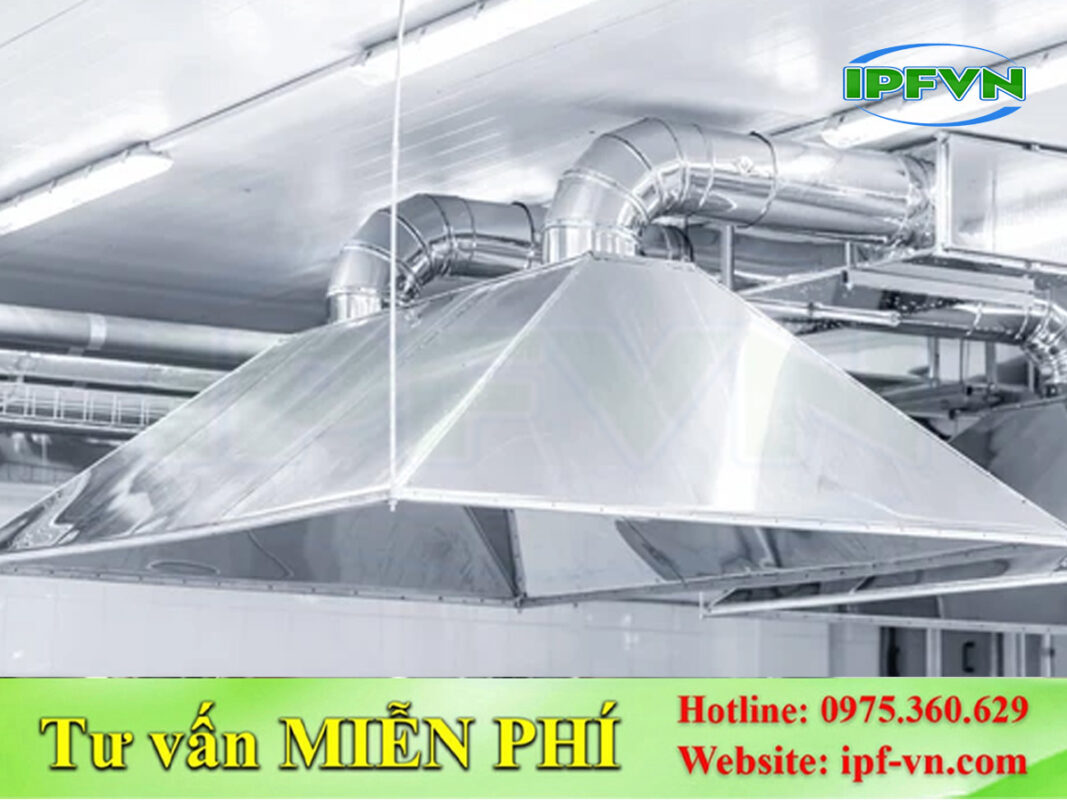

Cố Nốt Với Đường Ống Hút.

1.3. Vật Liệu Gia Công Chụp Hút

Vật liệu chế tạo chụp hút cần được lựa chọn dựa trên tính chất của dòng khí. Với môi trường có hơi hóa chất ăn mòn, chụp có thể được gia công bằng PP, PVC hoặc FRP.

Đối với các hệ thống thông gió thông thường, tôn mạ kẽm cũng là vật liệu được sử dụng phổ biến nhờ khả năng gia công linh hoạt và độ bền phù hợp.

2. Nguyên Lý Hoạt Động Của Chụp Hút Khí

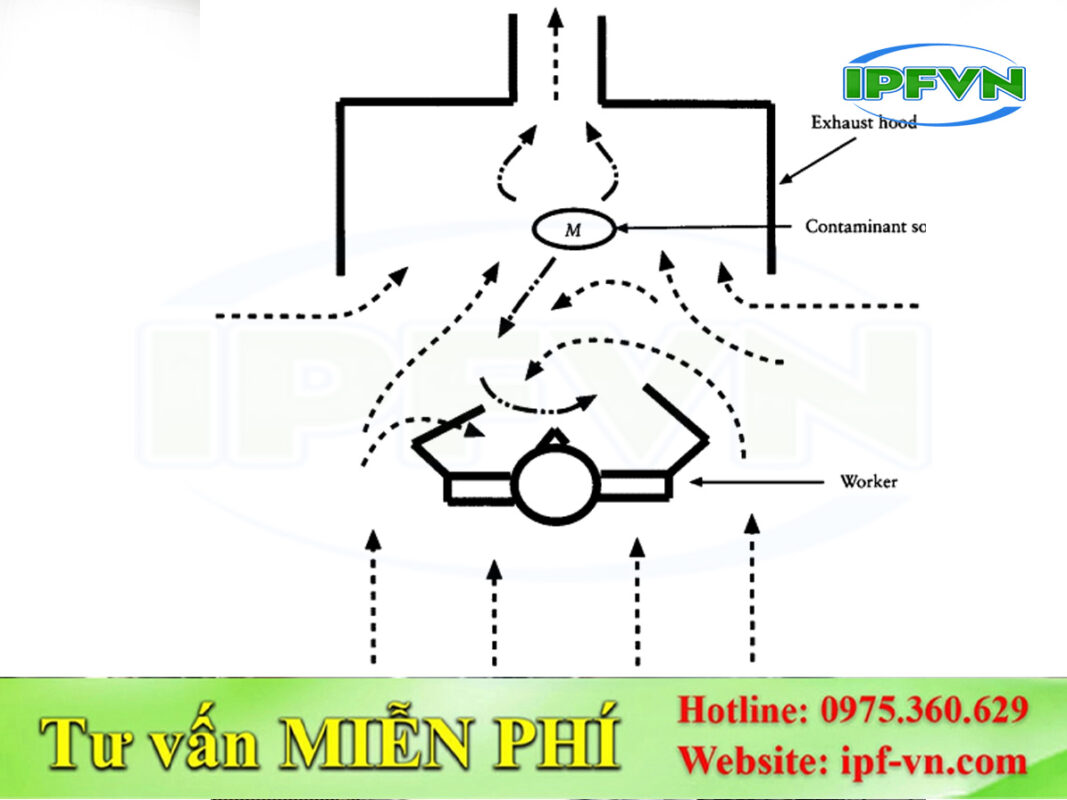

Nguyên Lý Hoạt Động Của Chụp Hút Khí.

2.1. Thu Gom Khí Tại Nguồn Phát Sinh

Khi quạt hút hoạt động, chụp hút tạo ra vùng áp suất thấp tại khu vực cần thu gom. Khói, bụi, hơi hóa chất hoặc mùi phát sinh được hút vào bên trong chụp thay vì phát tán trực tiếp vào không gian nhà xưởng.

Việc thu gom ngay tại nguồn giúp giảm lượng chất ô nhiễm lan truyền và tạo điều kiện thuận lợi cho các công đoạn xử lý phía sau.

2.2. Dẫn Khí Qua Hệ Thống Đường Ống

Sau khi được thu gom, dòng khí đi từ chụp hút vào hệ thống đường ống. Đường ống có nhiệm vụ vận chuyển khí đến quạt hút và thiết bị xử lý như tháp hấp thụ, tháp phun rửa hoặc tháp than hoạt tính.

Hệ thống đường ống cần được thiết kế kín, đúng kích thước và hạn chế các đoạn chuyển hướng không cần thiết để giảm tổn thất áp suất.

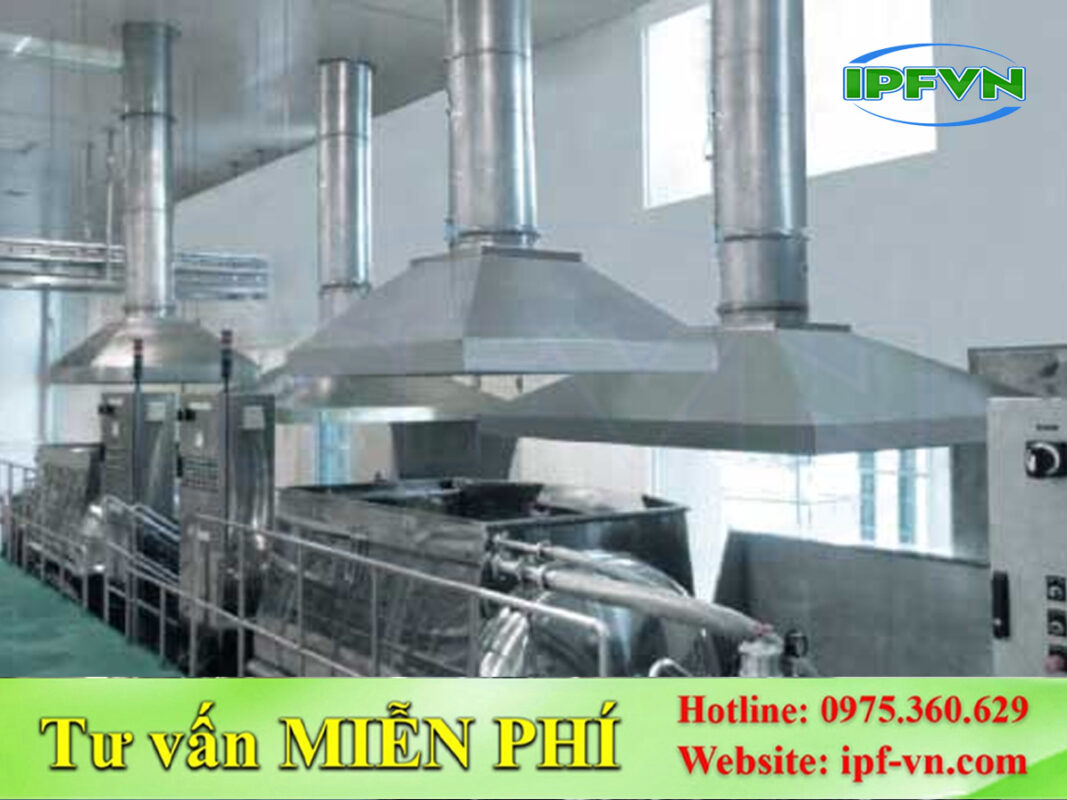

Dẫn Khí Qua Hệ Thống Đường Ống.

2.3. Vai Trò Của Quạt Hút Trong Quá Trình Thu Gom

Quạt hút tạo ra lực hút cần thiết để đưa dòng khí từ chụp hút qua đường ống đến thiết bị xử lý. Công suất, lưu lượng và áp suất của quạt phải được tính toán dựa trên tổng trở lực của toàn bộ hệ thống.

Nếu quạt không đáp ứng đủ lưu lượng hoặc áp suất, khả năng thu gom tại chụp có thể bị giảm, khiến khí ô nhiễm phát tán ra môi trường sản xuất.

3. Thiết Kế Chụp Hút Khí Cần Đảm Bảo Những Yếu Tố Nào?

Thiết Kế CHụp Hút.

3.1. Xác Định Vị Trí Và Khoảng Cách Đặt Chụp

Chụp hút nên được bố trí càng gần nguồn phát sinh càng tốt nhưng vẫn đảm bảo không ảnh hưởng đến thao tác sản xuất. Khoảng cách quá xa có thể khiến lực hút tại nguồn không đủ mạnh, làm giảm hiệu quả thu gom.

Với mỗi công đoạn, cần khảo sát hướng phát tán và đặc điểm nguồn khí để xác định vị trí lắp đặt phù hợp.

3.2. Tính Toán Kích Thước Và Lưu Lượng Hút

Kích thước chụp và lưu lượng hút cần được tính toán dựa trên loại chất ô nhiễm, tốc độ phát sinh, khoảng cách đến nguồn và yêu cầu thu gom.

Chụp quá nhỏ có thể không bao phủ được nguồn phát sinh, trong khi chụp quá lớn có thể làm tăng nhu cầu lưu lượng và công suất quạt.

3.3. Lựa Chọn Vật Liệu Theo Tính Chất Khí

Đây là yếu tố quan trọng đối với các hệ thống hút khí hóa chất. Nếu dòng khí chứa axit, kiềm hoặc hơi hóa chất có tính ăn mòn, nên sử dụng vật liệu có khả năng kháng hóa chất như PP, PVC hoặc FRP.

Việc lựa chọn đúng vật liệu giúp hạn chế ăn mòn, kéo dài tuổi thọ chụp và giảm chi phí sửa chữa, thay thế.

3.4. Đảm Bảo Khả Năng Thu Gom Và Hạn Chế Rò Rỉ

Chụp hút cần có kết cấu phù hợp để tạo vùng thu gom hiệu quả. Các vị trí kết nối với đường ống cũng cần đảm bảo độ kín nhằm hạn chế thất thoát khí.

Một hệ thống được thiết kế đồng bộ giữa chụp hút, đường ống, quạt và thiết bị xử lý sẽ giúp duy trì lưu lượng ổn định trong quá trình vận hành.

4. Chụp Hút Khí Được Ứng Dụng Ở Đâu?

4.1. Hệ Thống Hút Hơi Hóa Chất

Chụp hút khí được sử dụng tại các khu vực pha chế, sử dụng hoặc gia công hóa chất để thu gom hơi axit, kiềm, dung môi và các loại khí phát sinh.

Dòng khí sau khi thu gom sẽ được dẫn đến thiết bị xử lý phù hợp trước khi xả ra môi trường.

4.2. Nhà Máy Xi Mạ Và Sản Xuất Công Nghiệp

Trong ngành xi mạ, nhiều công đoạn có thể phát sinh hơi hóa chất và khí ăn mòn. Chụp hút được bố trí phía trên bể hoặc tại khu vực phát sinh để thu gom khí ngay tại nguồn.

Vật liệu PP, PVC hoặc FRP thường được cân nhắc cho những vị trí thường xuyên tiếp xúc với hơi hóa chất.

4.3. Khu Vực Phát Sinh Khói, Bụi Và Mùi

Tại các dây chuyền hàn, gia nhiệt, sấy, chế biến hoặc sản xuất công nghiệp, chụp hút có thể được sử dụng để thu gom khói, bụi và mùi.

Tùy từng nguồn phát sinh, hệ thống có thể kết hợp với bộ lọc bụi, tháp xử lý khí hoặc thiết bị hấp phụ để xử lý dòng khí sau thu gom.

4.4. Hệ Thống Thu Gom Khí Trước Khi Xử Lý

Chụp hút thường là điểm đầu tiên trong hệ thống xử lý khí thải. Sau khi thu gom, khí được dẫn qua đường ống đến quạt và thiết bị xử lý.

Vì vậy, hiệu quả của chụp hút có ảnh hưởng trực tiếp đến khả năng hoạt động của toàn bộ hệ thống xử lý khí.

5. Lưu Ý Khi Lựa Chọn Và Lắp Đặt Chụp Hút Khí

5.1. Xác Định Đúng Nguồn Phát Sinh Khí

Trước khi thiết kế cần xác định vị trí, loại khí, nhiệt độ, lưu lượng và mức độ phát sinh. Đây là cơ sở để lựa chọn kiểu chụp và phương án thu gom phù hợp.

5.2. Lựa Chọn Kích Thước Và Kiểu Chụp Phù Hợp

Tùy vào nguồn phát sinh có thể sử dụng chụp hút cục bộ, chụp hút bên, chụp hút phía trên hoặc dạng chụp bao che.

Kích thước cần đảm bảo bao phủ được vùng phát sinh nhưng không gây cản trở hoạt động sản xuất.

5.3. Đồng Bộ Với Đường Ống Và Quạt Hút

Chụp hút không thể hoạt động hiệu quả nếu đường ống hoặc quạt không đáp ứng yêu cầu lưu lượng và áp suất. Vì vậy, cần tính toán đồng bộ toàn bộ hệ thống từ điểm hút đến thiết bị xử lý.

5.4. Kiểm Tra Và Bảo Trì Định Kỳ

Trong quá trình vận hành, cần kiểm tra các vị trí nối, tình trạng bề mặt chụp, đường ống và khả năng hút thực tế. Với hệ thống xử lý hóa chất, việc kiểm tra ăn mòn và độ kín cần được thực hiện định kỳ.

6. Kết Luận

Chụp hút khí là bộ phận quan trọng giúp thu gom khói, bụi, hơi hóa chất và mùi ngay tại nguồn phát sinh. Thiết kế đúng vị trí, kích thước, vật liệu và lưu lượng hút sẽ giúp hạn chế phát tán chất ô nhiễm, đồng thời nâng cao hiệu quả của hệ thống đường ống, quạt hút và thiết bị xử lý khí thải.

Đối với các nhà máy có môi trường hóa chất hoặc khí ăn mòn, việc lựa chọn vật liệu như PP, PVC hoặc FRP và thiết kế đồng bộ toàn hệ thống là yếu tố cần được ưu tiên để đảm bảo độ bền và hiệu quả vận hành lâu dài.

---
