Cửa Thăm Tháp Xử Lý Khí Thải Cần Bố Trí Ở Những Vị Trí Nào?

Cửa thăm tháp xử lý khí là bộ phận hỗ trợ kiểm tra bên trong thiết bị, vệ sinh cặn bám và bảo trì các chi tiết trong quá trình vận hành. Nếu cửa thăm được bố trí không hợp lý, việc kiểm tra lớp vật liệu đệm, đầu phun, bộ tách giọt hoặc đáy tháp có thể gặp nhiều khó khăn, làm tăng thời gian dừng hệ thống. Vì vậy, khi thiết kế tháp xử lý khí thải, cần xác định vị trí cửa thăm dựa trên kết cấu thiết bị, công nghệ xử lý và yêu cầu bảo trì thực tế.

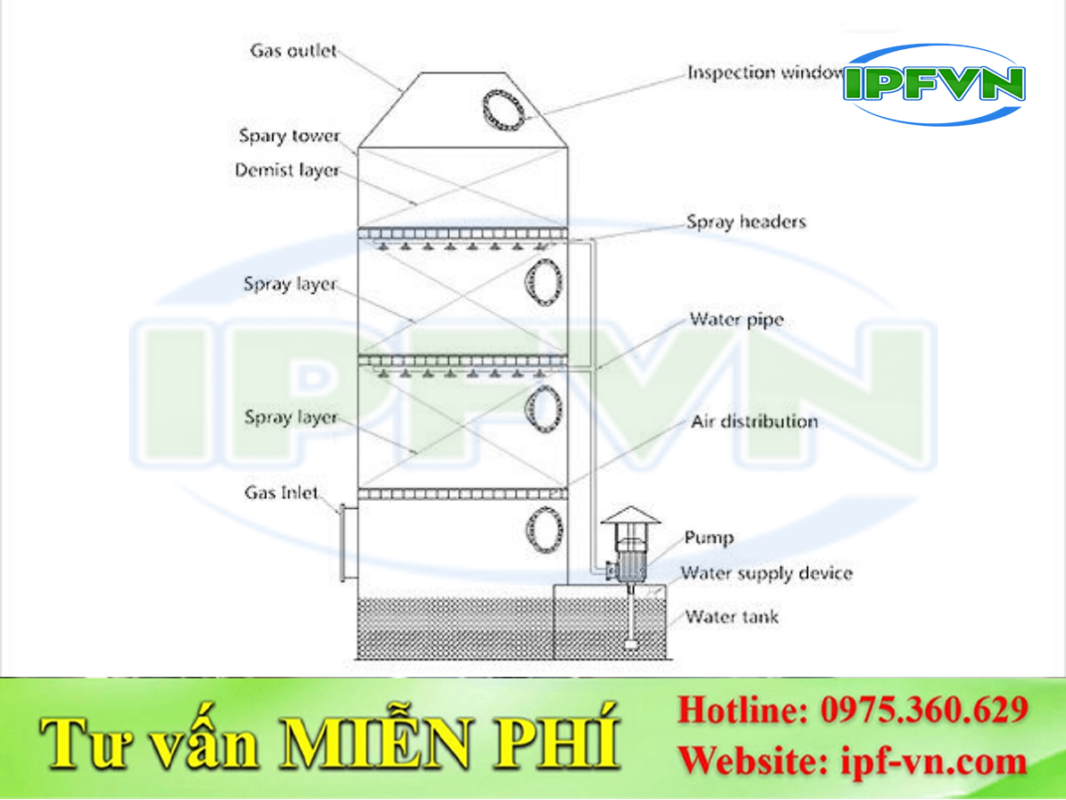

1. Bố Trí Cửa Thăm Tháp Xử Lý Khí Tại Các Vị Trí Cần Kiểm Tra

Vị trí cửa thăm cần được lựa chọn theo từng bộ phận bên trong tháp và những hạng mục có khả năng phát sinh cặn bẩn, tắc nghẽn hoặc hư hỏng. Không phải mọi tháp xử lý khí đều cần bố trí cửa thăm giống nhau; số lượng và kích thước phụ thuộc vào đường kính tháp, chiều cao thiết bị, cấu tạo bên trong và phương pháp bảo trì.

Bố Trí Cửa Thăm Tháp Xử Lý Khí Tại Các Vị Trí Cần Kiểm Tra

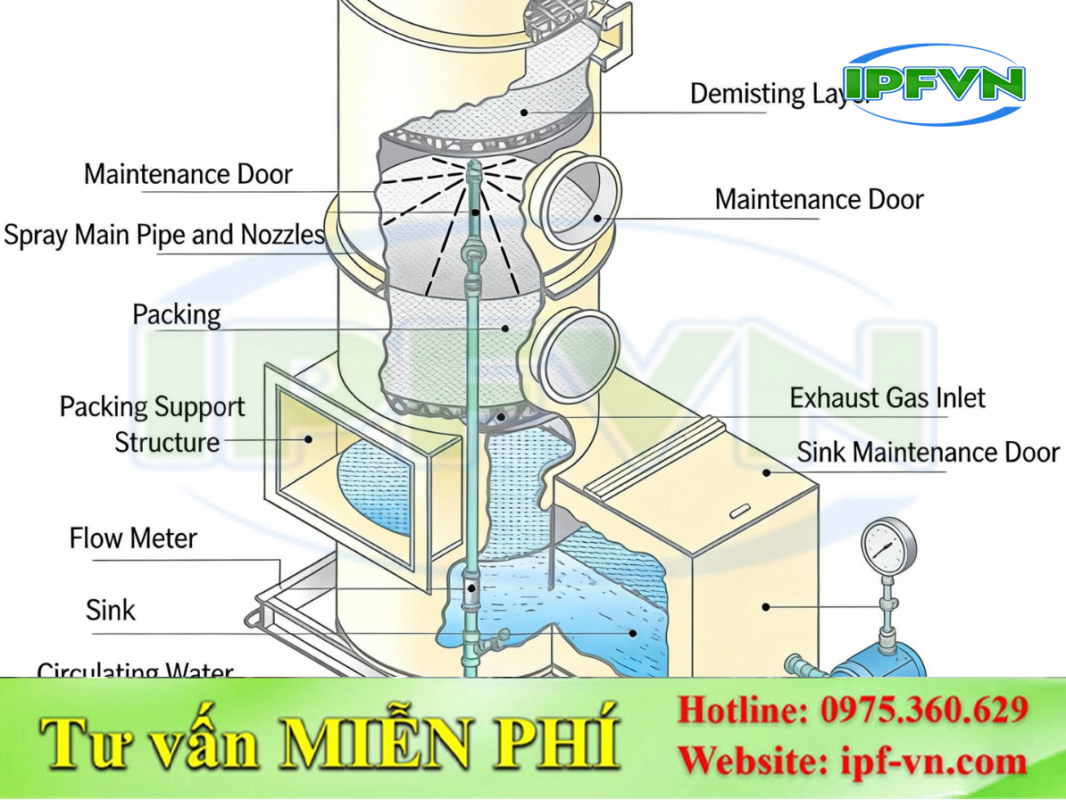

1.1. Cửa thăm tại khu vực đáy tháp

Đáy tháp thường là nơi tập trung dung dịch tuần hoàn, cặn lắng hoặc các chất rắn được cuốn theo dòng khí. Với tháp hấp thụ ướt, khu vực này cần được thiết kế thuận tiện cho việc kiểm tra tình trạng bể chứa, đường thoát dung dịch và các vị trí có nguy cơ tích tụ cặn.

Cửa thăm hoặc cửa tiếp cận tại đáy tháp nên được bố trí sao cho kỹ thuật viên có thể kiểm tra bên trong mà không bị vướng đường ống, bơm tuần hoàn hay các kết cấu đỡ.

Khi thiết kế, cần lưu ý:

• Bảo đảm tiếp cận được khu vực có khả năng tích tụ cặn.

• Không làm cản trở đường hút, đường xả hoặc đường tuần hoàn dung dịch.

• Có đủ khoảng trống để vệ sinh và thu gom cặn khi cần.

• Bố trí gioăng và cơ cấu siết kín phù hợp với môi trường làm việc.

Cửa thăm tại khu vực đáy tháp

1.2. Cửa thăm tại khu vực vật liệu đệm

Trong tháp hấp thụ có lớp vật liệu đệm, khu vực này ảnh hưởng đến diện tích tiếp xúc giữa khí và dung dịch xử lý. Cặn bẩn, vật liệu bị biến dạng hoặc phân bố không đều có thể làm tăng trở lực và giảm hiệu quả tiếp xúc.

Cửa thăm nên được bố trí tại cao độ phù hợp để kiểm tra lớp đệm, giá đỡ và tình trạng phân phối vật liệu. Với tháp cao hoặc có nhiều tầng đệm, cần xem xét các điểm tiếp cận riêng thay vì chỉ bố trí một cửa ở chân tháp.

Việc kiểm tra qua cửa thăm giúp phát hiện các dấu hiệu như lớp đệm bị bám cặn, xô lệch, vỡ hoặc có vùng dòng khí đi qua không đồng đều. Nếu cần thay vật liệu đệm, kích thước và vị trí cửa tiếp cận phải phù hợp với phương án đưa vật liệu ra vào.

Cửa thăm tại khu vực vật liệu đệm

1.3. Cửa thăm tại khu vực đầu phun và bộ tách giọt

Đối với tháp xử lý khí sử dụng dung dịch tuần hoàn, đầu phun có thể bị tắc do cặn hoặc chất rắn trong dung dịch. Bộ tách giọt cũng có thể tích tụ chất bẩn, làm tăng trở lực và khiến giọt dung dịch bị cuốn theo dòng khí ra khỏi tháp.

Do đó, cần xem xét khả năng tiếp cận khu vực đầu phun, đường ống phân phối dung dịch và bộ tách giọt. Tùy cấu tạo thiết bị, việc tiếp cận có thể được thực hiện thông qua cửa thăm trên thân tháp hoặc các cửa tháo lắp chuyên dụng.

Cửa thăm cần đủ thuận tiện để kiểm tra và bảo trì mà không phải tháo rời quá nhiều bộ phận khác. Với tháp có nhiều tầng phun, cần đánh giá riêng từng cao độ để bảo đảm các chi tiết quan trọng đều có phương án tiếp cận.

Cửa thăm tại khu vực đầu phun và bộ tách giọt

2. Bố Trí Cửa Thăm Phục Vụ Công Tác Vệ Sinh

Bên cạnh mục đích kiểm tra, cửa thăm tháp xử lý khí còn hỗ trợ loại bỏ cặn bám, vệ sinh bề mặt bên trong và xử lý các vị trí bị tắc nghẽn. Nếu cửa thăm quá nhỏ hoặc nằm ở vị trí khó tiếp cận, công tác vệ sinh có thể kéo dài và không đạt hiệu quả như mong muốn.

Bố Trí Cửa Thăm Phục Vụ Công Tác Vệ Sinh

2.1. Xác định khu vực dễ tích tụ cặn bẩn

Vị trí cần vệ sinh phụ thuộc vào đặc điểm khí thải và công nghệ xử lý. Với khí chứa bụi, hạt rắn có thể tích tụ tại đáy tháp, đoạn chuyển hướng hoặc lớp vật liệu đệm. Với khí có thành phần dễ ngưng tụ, cặn có thể bám trên thành thiết bị và các chi tiết bên trong.

Trong tháp hấp thụ ướt, các vị trí cần quan tâm thường gồm:

• Đáy tháp và khu vực thu gom dung dịch.

• Lớp vật liệu đệm và giá đỡ vật liệu.

• Đầu phun, đường ống phân phối dung dịch.

• Bộ tách giọt và các bề mặt dễ bám cặn.

• Đường thoát dung dịch hoặc khu vực có nguy cơ đóng cặn.

Việc xác định đúng các vị trí này giúp thiết kế cửa thăm theo nhu cầu bảo trì thực tế, thay vì bố trí theo một mẫu cố định cho mọi loại tháp.

Xác định khu vực dễ tích tụ cặn bẩn

2.2. Bảo đảm đủ không gian thao tác vệ sinh

Kích thước cửa thăm cần phù hợp với phương pháp vệ sinh dự kiến. Nếu chỉ quan sát bằng mắt hoặc dùng dụng cụ kiểm tra nhỏ, yêu cầu tiếp cận sẽ khác với trường hợp phải đưa thiết bị vệ sinh, dụng cụ tháo lắp hoặc vật liệu thay thế vào bên trong.

Ngoài kích thước cửa, cần xem xét vị trí đặt sàn thao tác, thang tiếp cận và khoảng trống xung quanh. Cửa thăm đặt quá sát kết cấu nhà xưởng, đường ống hoặc thiết bị phụ trợ có thể gây khó khăn khi mở nắp.

Đối với các vị trí thường xuyên cần vệ sinh, nên ưu tiên phương án tiếp cận thuận tiện và có thể thao tác mà không phải tháo dỡ các bộ phận không liên quan.

3. Cửa Thăm Phục Vụ Thay Thế Vật Liệu Và Bảo Trì Thiết Bị

Một số hạng mục bên trong tháp xử lý khí có thể cần thay thế sau thời gian vận hành, chẳng hạn vật liệu đệm, tấm tách giọt, đầu phun hoặc các chi tiết phân phối dòng. Vì vậy, thiết kế cửa thăm cần tính đến cả yêu cầu bảo trì định kỳ lẫn khả năng sửa chữa khi thiết bị gặp sự cố.

Cửa Thăm Phục Vụ Thay Thế Vật Liệu Và Bảo Trì Thiết Bị

3.1. Tính toán kích thước cửa theo vật liệu cần thay thế

Nếu lớp vật liệu đệm được nạp thành từng khối hoặc cần lấy ra với số lượng lớn, cửa thăm phải có kích thước phù hợp với phương án vận chuyển vật liệu. Một cửa nhỏ có thể đáp ứng nhu cầu quan sát nhưng không đủ để thay vật liệu, dẫn đến phải tháo thêm kết cấu hoặc mở một bộ phận khác của tháp.

Trước khi xác định kích thước cửa, nên làm rõ:

• Loại vật liệu cần đưa vào hoặc lấy ra.

• Kích thước và khối lượng của từng bộ phận.

• Hướng đưa vật liệu ra ngoài.

• Không gian thao tác bên ngoài thân tháp.

• Phương án nâng hạ đối với chi tiết nặng hoặc cồng kềnh.

Với tháp có nhiều tầng vật liệu đệm, cần xem xét khả năng tiếp cận từng tầng và phương án tháo lắp giá đỡ khi cần sửa chữa.

Tính toán kích thước cửa theo vật liệu cần thay thế

3.2. Bố trí cửa thăm thuận tiện cho bảo trì định kỳ

Các chi tiết như đầu phun, đường ống phân phối dung dịch và bộ tách giọt cần được kiểm tra theo điều kiện vận hành thực tế. Nếu phải tháo nhiều thiết bị phụ trợ mới tiếp cận được các chi tiết này, thời gian dừng hệ thống có thể tăng lên.

Vì vậy, nên bố trí cửa thăm theo từng cụm chức năng, đồng thời bảo đảm cửa không xung đột với đường ống, mặt bích, giá đỡ hoặc thiết bị đo. Các điểm kiểm tra quan trọng nên được thể hiện rõ trên bản vẽ chế tạo và bản vẽ lắp đặt để thuận tiện cho vận hành về sau.

4. Yêu Cầu An Toàn Khi Thiết Kế Và Sử Dụng Cửa Thăm

Cửa thăm tháp xử lý khí thường được mở trong quá trình kiểm tra hoặc bảo trì. Tuy nhiên, bên trong tháp có thể còn khí độc, hơi hóa chất, dung dịch ăn mòn, cặn nguy hại hoặc môi trường thiếu oxy. Vì vậy, việc bố trí cửa thăm phải đi kèm phương án cô lập thiết bị và kiểm soát rủi ro.

Yêu Cầu An Toàn Khi Thiết Kế Và Sử Dụng Cửa Thăm

4.1. Bảo đảm độ kín khi tháp vận hành

Khi tháp hoạt động, cửa thăm cần duy trì độ kín phù hợp với áp suất làm việc và đặc tính của khí hoặc dung dịch bên trong. Nếu gioăng không tương thích với hóa chất hoặc nắp cửa bị siết không đều, khí thải có thể rò rỉ ra môi trường xung quanh.

Vật liệu thân cửa, nắp, bu lông và gioăng cần được lựa chọn theo nhiệt độ, áp suất và mức độ ăn mòn. Với tháp chế tạo từ PP, PVC, FRP hoặc vật liệu chuyên dụng khác, cấu tạo cửa thăm phải phù hợp với vật liệu thân tháp và phương pháp liên kết được nhà sản xuất chấp thuận.

Cần kiểm tra định kỳ tình trạng gioăng, bề mặt làm kín, bu lông và các mối liên kết. Nếu phát hiện biến dạng, nứt hoặc rò rỉ, phải xử lý trước khi tiếp tục vận hành theo quy trình an toàn của cơ sở.

Bảo đảm độ kín khi tháp vận hành

4.2. Đánh giá nguy cơ trước khi mở cửa thăm

Không nên mở cửa thăm khi tháp vẫn đang vận hành nếu việc mở có thể khiến khí, dung dịch hoặc hóa chất thoát ra ngoài. Trước khi bảo trì, cần dừng và cô lập thiết bị theo quy trình, kiểm soát nguồn năng lượng, xả hoặc thu hồi dung dịch khi cần thiết và xác nhận điều kiện an toàn.

Nếu phải tiếp cận bên trong tháp, công việc có thể thuộc phạm vi làm việc trong không gian hạn chế. Khi đó, cần đánh giá khí quyển bên trong, kiểm tra oxy và các chất nguy hiểm liên quan, tổ chức thông gió, giám sát và chuẩn bị phương án cứu hộ theo quy định áp dụng.

Cửa thăm không mặc nhiên được xem là lối ra vào an toàn. Kích thước, vị trí và khả năng thoát ra phải được đánh giá riêng theo phương án bảo trì.

Đánh giá nguy cơ trước khi mở cửa thăm

4.3. Bảo đảm an toàn cho người thao tác

Vị trí cửa thăm nên thuận tiện để tiếp cận từ sàn thao tác hoặc khu vực bảo trì được thiết kế phù hợp. Không nên bố trí cửa ở vị trí buộc kỹ thuật viên phải đứng trên đường ống, bệ đỡ không chuyên dụng hoặc khu vực có nguy cơ trượt ngã.

Với cửa thăm ở cao độ lớn, cần có phương tiện tiếp cận an toàn, lan can và sàn thao tác theo yêu cầu thiết kế. Nắp cửa cũng cần được tính đến về khối lượng, hướng mở và khả năng giữ cố định để tránh rơi hoặc va đập trong lúc bảo trì.

5. Nguyên Tắc Thiết Kế Cửa Thăm Tháp Xử Lý Khí

Để cửa thăm đáp ứng tốt cả nhu cầu kiểm tra lẫn bảo trì, cần phối hợp thiết kế cửa với kết cấu tổng thể của tháp ngay từ giai đoạn lập bản vẽ.

Nguyên Tắc Thiết Kế Cửa Thăm Tháp Xử Lý Khí

5.1. Xác định số lượng và cao độ cửa thăm

Số lượng cửa thăm phụ thuộc vào chiều cao, đường kính và cấu tạo bên trong tháp. Với thiết bị đơn giản, một số vị trí tiếp cận có thể đáp ứng yêu cầu kiểm tra. Với tháp cao, nhiều tầng vật liệu đệm hoặc nhiều cụm phun, có thể cần bố trí cửa tại các cao độ khác nhau.

Cao độ cửa cần được xác định dựa trên vị trí của các bộ phận cần tiếp cận, không chỉ dựa vào chiều cao tổng thể của thân tháp. Bản vẽ nên thể hiện rõ vị trí cửa, kích thước thông thủy, hướng mở, loại gioăng và khoảng trống thao tác.

Xác định số lượng và cao độ cửa thăm

5.2. Lựa chọn vật liệu và kết cấu phù hợp

Vật liệu cửa thăm phải tương thích với môi trường khí thải và dung dịch xử lý. Chẳng hạn, hệ thống có môi trường ăn mòn có thể cần vật liệu nhựa kỹ thuật hoặc FRP phù hợp, trong khi một số điều kiện khác có thể sử dụng kim loại được lựa chọn theo yêu cầu chống ăn mòn.

Ngoài vật liệu, cần xem xét độ cứng vững của khu vực lắp cửa. Việc tạo lỗ trên thân tháp có thể ảnh hưởng đến khả năng chịu lực, đặc biệt với thiết bị thành mỏng hoặc kết cấu composite. Do đó, gia cường quanh cửa và phương pháp liên kết cần được tính toán theo thiết kế của nhà sản xuất hoặc đơn vị kỹ thuật có chuyên môn.

Không nên lựa chọn cửa chỉ dựa trên kích thước hoặc giá thành mà bỏ qua điều kiện áp suất, nhiệt độ, độ kín và khả năng chịu hóa chất.

Lựa chọn vật liệu và kết cấu phù hợp

5.3. Đồng bộ cửa thăm với bản vẽ và quy trình bảo trì

Cửa thăm cần được thể hiện trong bản vẽ chế tạo, bản vẽ lắp đặt và tài liệu vận hành. Hồ sơ nên ghi rõ chức năng của từng cửa, bộ phận có thể tiếp cận, yêu cầu làm kín và trình tự kiểm tra liên quan.

Trước khi chế tạo, nên rà soát khả năng mở nắp trong điều kiện thực tế, tránh trường hợp cửa bị vướng vào đường ống hoặc kết cấu nhà xưởng. Sau khi lắp đặt, cần kiểm tra độ kín và khả năng thao tác, đồng thời xây dựng lịch kiểm tra phù hợp với tính chất khí thải và tần suất vận hành.

6. Kết Luận

Cửa thăm tháp xử lý khí nên được bố trí tại các khu vực cần kiểm tra, vệ sinh hoặc thay thế linh kiện như đáy tháp, lớp vật liệu đệm, cụm đầu phun và bộ tách giọt. Vị trí và kích thước cửa cần phù hợp với cấu tạo thiết bị, phương án bảo trì và điều kiện an toàn thực tế.

Khi thiết kế tháp xử lý khí, doanh nghiệp nên tính toán cửa thăm đồng bộ với vật liệu chế tạo, đường ống, sàn thao tác và quy trình vận hành. Cách tiếp cận này giúp việc bảo trì thuận tiện hơn, giảm thời gian dừng thiết bị và hỗ trợ duy trì hiệu quả xử lý khí thải lâu dài.

---
