Đường Ống Hút Khí Có Cần Tạo Độ Dốc Khi Thi Công Không?

Đường ống hút khí có cần tạo độ dốc không? Đây là vấn đề cần được xem xét ngay từ giai đoạn thiết kế, đặc biệt với hệ thống hút khí có hơi ẩm, khí nóng, hơi hóa chất hoặc khả năng phát sinh nước ngưng. Tạo độ dốc hợp lý giúp kiểm soát nước ngưng, hạn chế đọng nước trong ống và hỗ trợ công tác bảo trì.

Tuy nhiên, không phải mọi đường ống hút khí đều bắt buộc phải tạo dốc. Độ dốc cần được xác định dựa trên tính chất dòng khí và điều kiện vận hành thực tế.

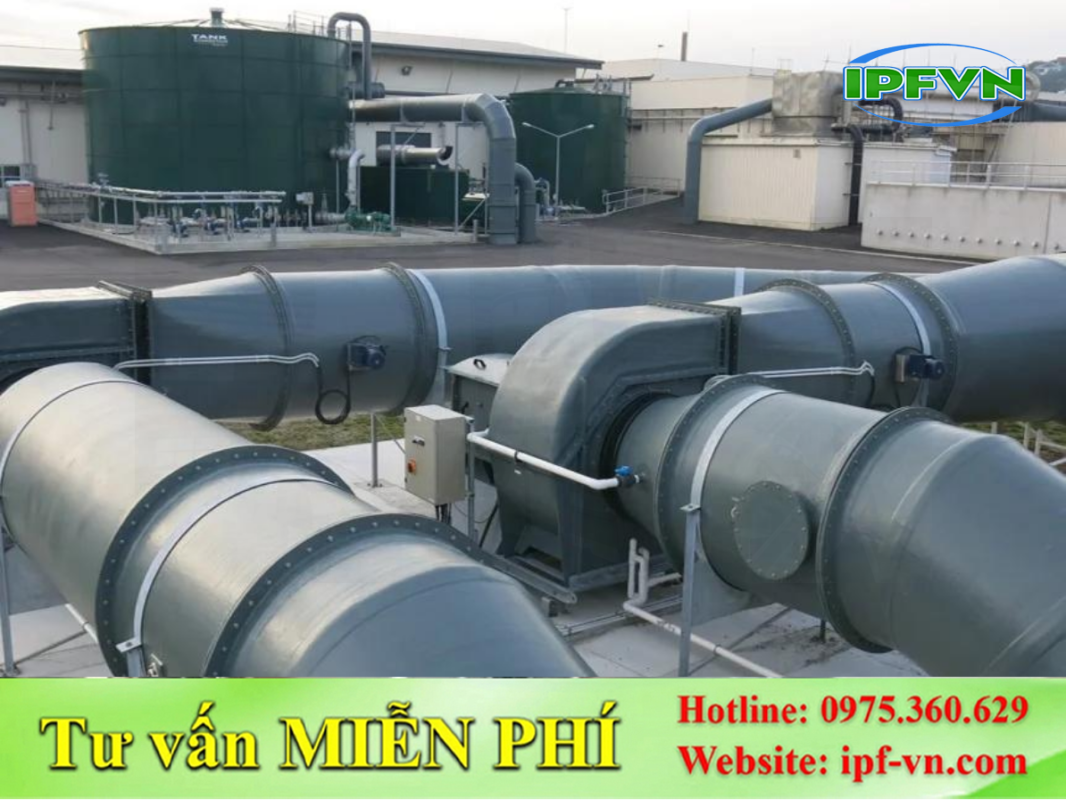

Đường ống hút khí có cần tạo độ dốc không?

1. Khi nào đường ống hút khí cần tạo độ dốc?

Khi nào đường ống hút khí cần tạo độ dốc?

1.1. Hệ thống có nguy cơ phát sinh nước ngưng

Đường ống nên được xem xét tạo dốc khi dòng khí có độ ẩm cao hoặc nhiệt độ khí thay đổi đáng kể. Khi khí ẩm đi qua đường ống và nhiệt độ thành ống giảm xuống, hơi nước có thể ngưng tụ thành nước.

Nếu đường ống nằm ngang hoàn toàn, nước có thể tích tụ tại những vị trí thấp cục bộ hoặc bên trong các đoạn võng.

1.2. Hệ thống hút hơi hóa chất

Đối với hệ thống hút hơi hóa chất, việc kiểm soát nước ngưng càng quan trọng. Nước ngưng có thể hòa tan một phần chất ô nhiễm và tạo thành dung dịch có tính ăn mòn.

Do đó, ngoài việc lựa chọn vật liệu đường ống phù hợp, cần tính đến hướng dòng, độ dốc và vị trí thu gom nước ngưng.

1.3. Khi đường ống có nhiều đoạn dài

Các tuyến ống dài, nhiều nhánh hoặc đi qua khu vực có nhiệt độ thay đổi có nguy cơ xuất hiện nước ngưng cao hơn. Khi đó, thiết kế độ dốc ngay từ đầu sẽ thuận lợi hơn nhiều so với việc xử lý sau khi hệ thống đã thi công.

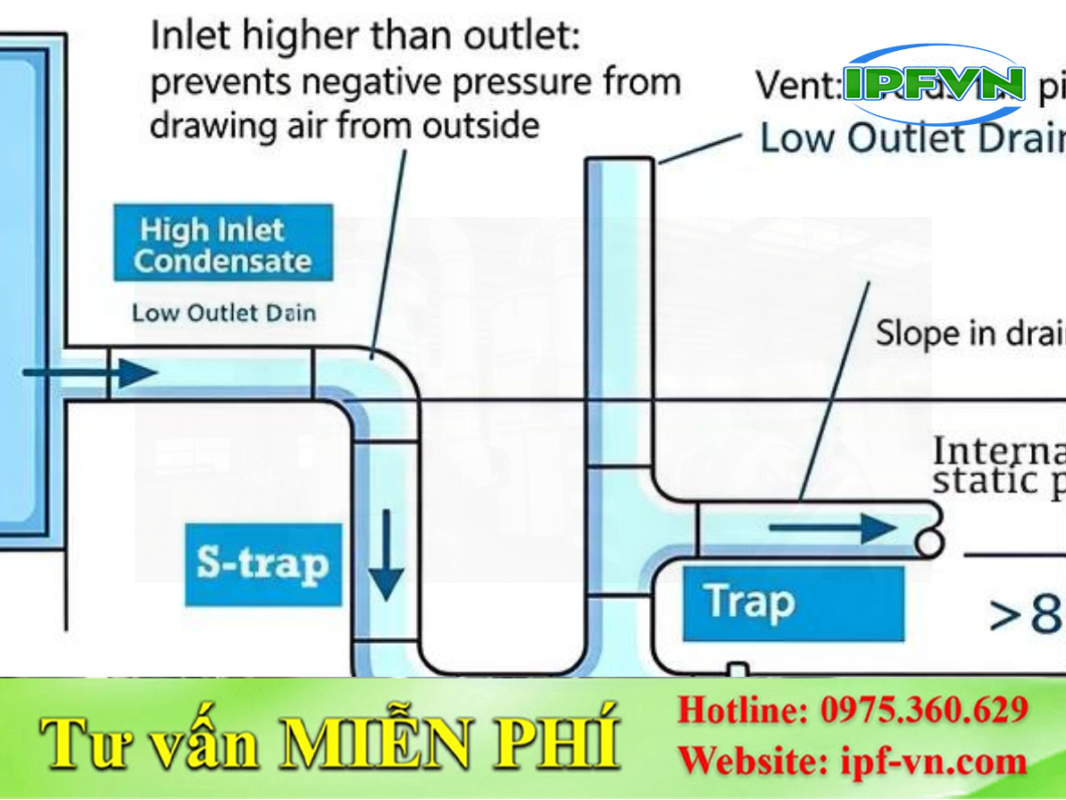

2. Xác định hướng dòng chảy trong đường ống

Xác định hướng dòng chảy trong đường ống

2.1. Độ dốc phải đi cùng hướng thoát nước

Không nên chỉ tạo độ dốc theo điều kiện mặt bằng. Cần xác định trước nước ngưng sẽ được dẫn về đâu.

Nguyên tắc cơ bản là:

Nước ngưng → chảy theo độ dốc → tập trung tại điểm thấp → thu gom và thoát ra ngoài.

Nếu tạo dốc nhưng điểm cuối lại không có phương án thoát nước, nước vẫn có thể bị giữ lại trong đường ống.

2.2. Phân biệt hướng dòng khí và hướng thoát nước

Hướng dòng khí là yếu tố quyết định cấu hình mạng hút. Trong khi đó, hướng thoát nước ngưng cần được bố trí sao cho không làm ảnh hưởng đến quá trình hút khí.

Vì vậy, khi thiết kế cần xem xét đồng thời:

• Hướng dòng khí.

• Độ dốc đường ống.

• Vị trí thấp nhất.

• Vị trí xả nước.

• Khả năng tiếp cận để bảo trì.

Không nên bố trí điểm thoát nước tùy ý trên tuyến ống mà chưa đánh giá ảnh hưởng đến toàn bộ hệ thống.

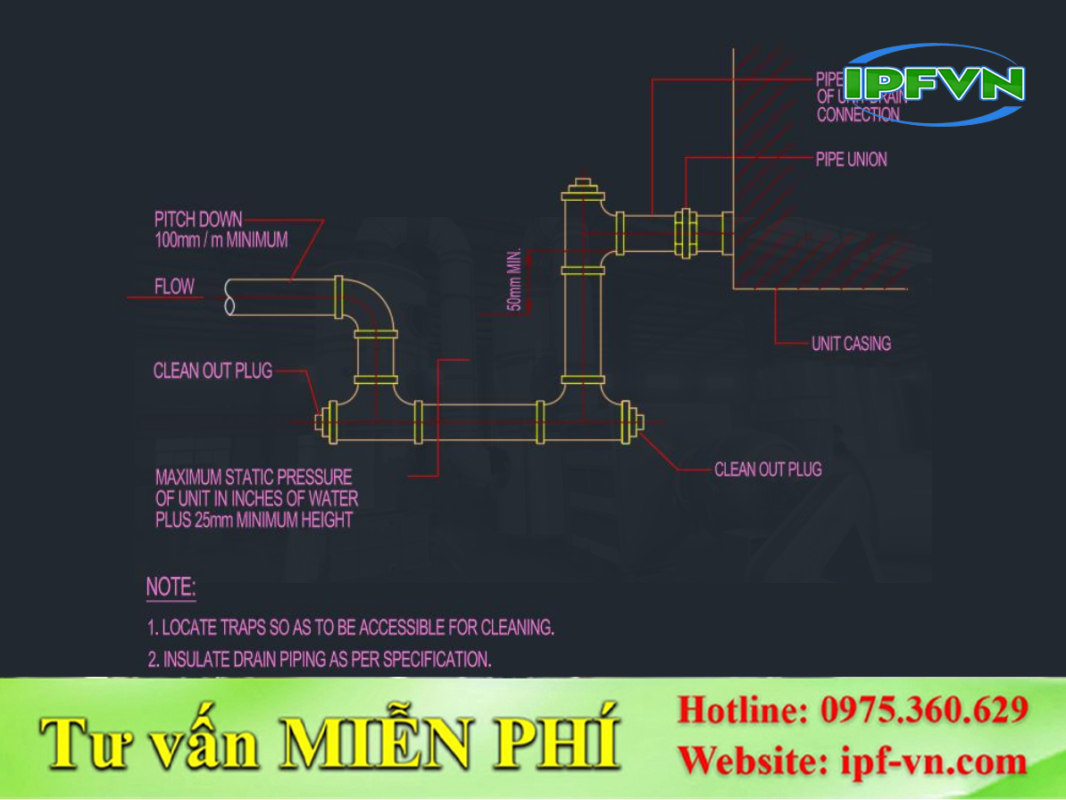

3. Bố trí điểm thấp trên đường ống

Bố trí điểm thấp trên đường ống

3.1. Điểm thấp là nơi dễ tích tụ nước

Khi đường ống thay đổi cao độ, các vị trí thấp có thể trở thành nơi tập trung nước ngưng. Nếu không có phương án thu gom, nước có thể tích tụ ngày càng nhiều.

Đặc biệt cần chú ý:

• Đoạn ống võng.

• Đáy các đoạn đi xuống rồi đi lên.

• Khu vực thay đổi cao độ.

• Các đoạn gần thiết bị xử lý.

• Vị trí có nhiệt độ thành ống thấp.

3.2. Không để đường ống tạo “túi nước”

Đây là một lỗi thi công cần tránh. Đường ống có thể nhìn tương đối thẳng từ bên ngoài nhưng vẫn tạo một đoạn võng ở giữa do khoảng cách giá đỡ quá lớn.

Vì vậy, ngoài việc tạo độ dốc tổng thể, cần kiểm tra độ võng thực tế của từng đoạn ống sau khi lắp đặt.

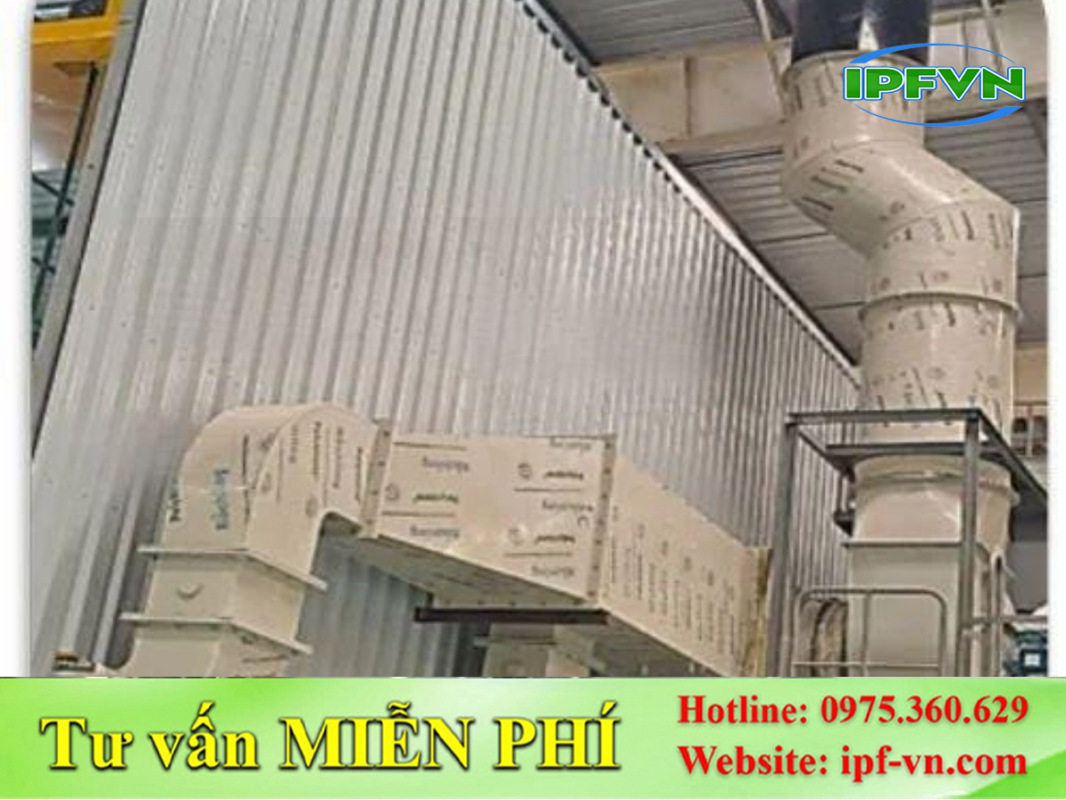

4. Bố trí hệ thống thoát nước

Bố trí hệ thống thoát nước

4.1. Điểm thoát nước phải dễ kiểm tra

Tại các vị trí có khả năng tích tụ nước ngưng, nên bố trí giải pháp thu gom phù hợp. Điểm thoát cần dễ tiếp cận để kiểm tra, vệ sinh và xử lý khi bị tắc.

Tùy hệ thống, có thể sử dụng:

• Ống xả nước ngưng.

• Van xả.

• Bẫy nước phù hợp.

• Bồn hoặc điểm thu gom trung gian.

Nếu nước ngưng có chứa hóa chất, cần kiểm soát và thu gom phù hợp thay vì xả trực tiếp ra môi trường.

4.2. Tránh để nước quay ngược vào thiết bị

Điểm thoát nước cần được bố trí sao cho nước không chảy ngược về quạt, thiết bị lọc hoặc các bộ phận khác.

Đặc biệt, đối với quạt hút đặt ở vị trí nhạy cảm với nước ngưng, cần đánh giá kỹ cao độ và hướng thoát nước trong toàn tuyến.

5. Kiểm tra độ dốc sau khi thi công

5.1. Kiểm tra cao độ toàn tuyến

Sau khi lắp đặt, cần kiểm tra thực tế thay vì chỉ dựa vào bản vẽ. Có thể kiểm tra:

• Cao độ đầu và cuối tuyến.

• Các vị trí chuyển hướng.

• Các điểm thấp.

• Độ võng giữa các giá đỡ.

• Vị trí thoát nước.

• Hướng chảy dự kiến của nước ngưng.

5.2. Kiểm tra khi hệ thống vận hành

Việc kiểm tra không nên dừng ở giai đoạn nghiệm thu. Khi hệ thống hoạt động trong điều kiện thực tế, cần theo dõi xem có xuất hiện:

• Nước đọng.

• Nước nhỏ giọt tại mối nối.

• Ăn mòn hoặc xuống cấp vật liệu.

• Mùi bất thường.

• Lưu lượng hút giảm.

• Tiếng ồn hoặc rung bất thường.

Nếu phát hiện nước thường xuyên tích tụ, cần xác định nguyên nhân có phải do độ dốc, điểm võng hoặc hệ thống thoát nước hay không.

6. Độ dốc đường ống có ảnh hưởng đến hệ thống hút không?

Độ dốc không phải là yếu tố được thiết kế độc lập với hệ thống thông gió. Khi thay đổi tuyến ống, cần đồng thời kiểm tra ảnh hưởng đến chiều dài đường ống, số lượng co, tổn thất áp suất và khả năng cân bằng các nhánh.

Với hệ thống hút khí khô, không có nguy cơ ngưng tụ đáng kể, việc tạo dốc có thể không phải yêu cầu chính. Khi đó, ưu tiên thường là đảm bảo tuyến ống hợp lý, hạn chế tổn thất và thuận tiện bảo trì.

Ngược lại, với hệ thống có nhiều hơi ẩm hoặc nước ngưng, khả năng thoát nước phải được đưa vào thiết kế ngay từ đầu.

7. Checklist thi công đường ống hút khí

Hạng mục	Nội dung kiểm tra
Độ dốc	Có phù hợp với nguy cơ phát sinh nước ngưng
Hướng dòng	Xác định rõ hướng dòng khí và hướng thoát nước
Điểm thấp	Không tạo túi nước hoặc đoạn võng bất thường
Giá đỡ	Đủ khả năng duy trì cao độ thiết kế
Thoát nước	Có vị trí thu gom và xả phù hợp
Mối nối	Không để nước tích tụ gây ảnh hưởng đến mối nối
Sau vận hành	Kiểm tra nước đọng và dấu hiệu rò rỉ

8. Kết luận

Đường ống hút khí có cần tạo độ dốc không phụ thuộc chủ yếu vào khả năng phát sinh nước ngưng và điều kiện vận hành của hệ thống. Với hệ thống hút khí ẩm, hơi hóa chất hoặc khí có nguy cơ ngưng tụ, nên thiết kế độ dốc, điểm thấp và hệ thống thoát nước đồng bộ ngay từ đầu.

Quan trọng nhất là phải kiểm soát được hướng dòng, vị trí tích tụ nước và khả năng thoát nước, đồng thời kiểm tra thực tế sau thi công để tránh tình trạng đường ống bị võng hoặc hình thành các điểm đọng nước ngoài dự kiến.

---
