Kết Nối Ống PP Với Quạt Công Nghiệp Cần Lưu Ý Những Gì?

Kết nối ống PP với quạt công nghiệp là công đoạn quan trọng trong hệ thống thông gió, hút khí thải và xử lý khí ăn mòn. Nếu thiết kế mối nối không phù hợp, hệ thống có thể bị rò rỉ khí, rung lắc đường ống, phát sinh tiếng ồn hoặc làm giảm hiệu quả vận hành. Vì vậy, khi lắp đặt cần chú ý đến kích thước kết nối, khả năng hấp thụ rung động, độ kín của mối nối và hệ thống giá đỡ.

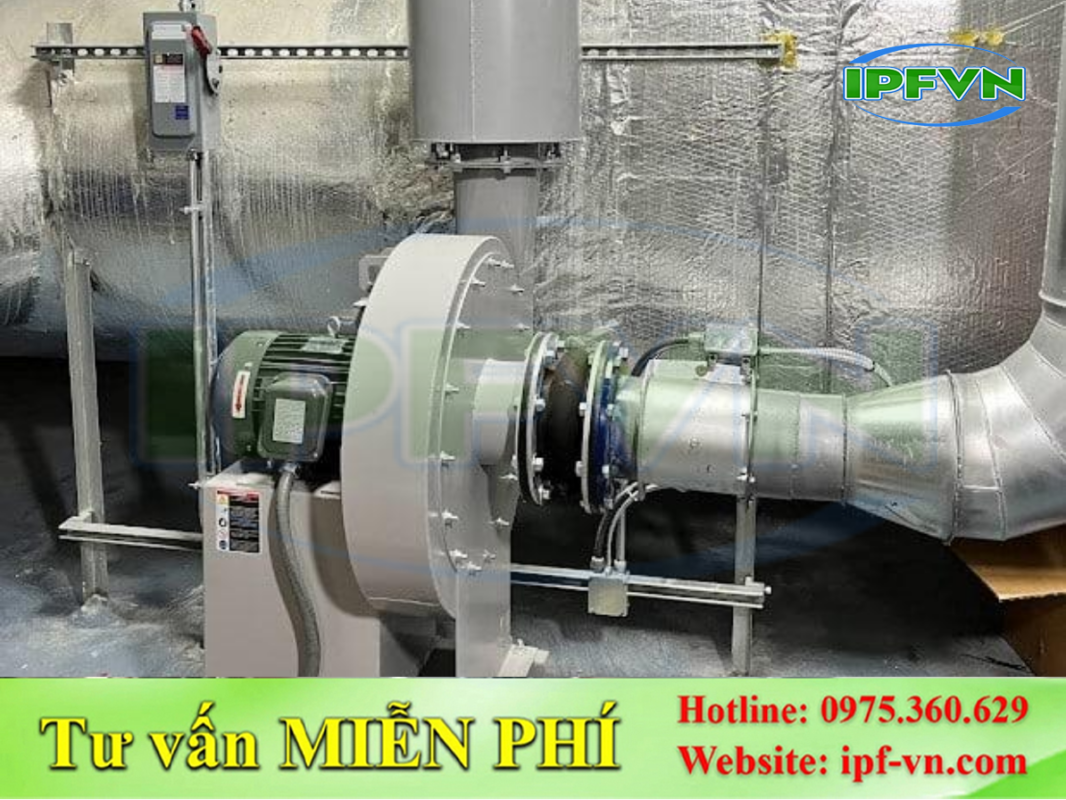

1. Vì sao cần kết nối ống PP với quạt công nghiệp đúng kỹ thuật?

Ống PP (Polypropylene) được sử dụng phổ biến trong các hệ thống dẫn khí có hơi hóa chất, khí ăn mòn hoặc môi trường có độ ẩm cao nhờ khả năng kháng hóa chất và chống ăn mòn tương đối tốt. Khi kết hợp với quạt công nghiệp, ống PP giúp dẫn luồng khí đến thiết bị xử lý hoặc đưa khí thải ra vị trí xả theo thiết kế.

Tuy nhiên, quạt công nghiệp tạo ra rung động trong quá trình hoạt động, đồng thời áp suất trong đường ống có thể thay đổi tùy theo lưu lượng và trở lực hệ thống. Nếu kết nối thiếu linh hoạt hoặc không được đỡ đúng cách, lực tác động có thể truyền trực tiếp lên thân quạt và các mối nối.

Một kết nối đúng kỹ thuật cần đáp ứng các yêu cầu chính:

• Phù hợp kích thước cửa hút, cửa xả của quạt và đường kính ống PP.
• Hạn chế truyền rung động từ quạt sang đường ống.
• Đảm bảo độ kín, hạn chế rò rỉ khí.
• Có giá đỡ phù hợp để giảm tải trọng tác động lên cửa quạt.
• Thuận tiện cho việc kiểm tra, bảo trì và thay thế linh kiện.

Vì sao cần kết nối ống PP với quạt công nghiệp đúng kỹ thuật?

2. Kiểm tra kích thước kết nối giữa ống PP và quạt

Kích thước là yếu tố cần xác định trước khi gia công hoặc lắp đặt. Đường ống không phù hợp với cửa hút hoặc cửa xả của quạt có thể gây khó khăn khi đấu nối, làm tăng tổn thất áp suất hoặc tạo ra vị trí chuyển tiếp không hợp lý.

Kiểm tra kích thước kết nối giữa ống PP và quạt

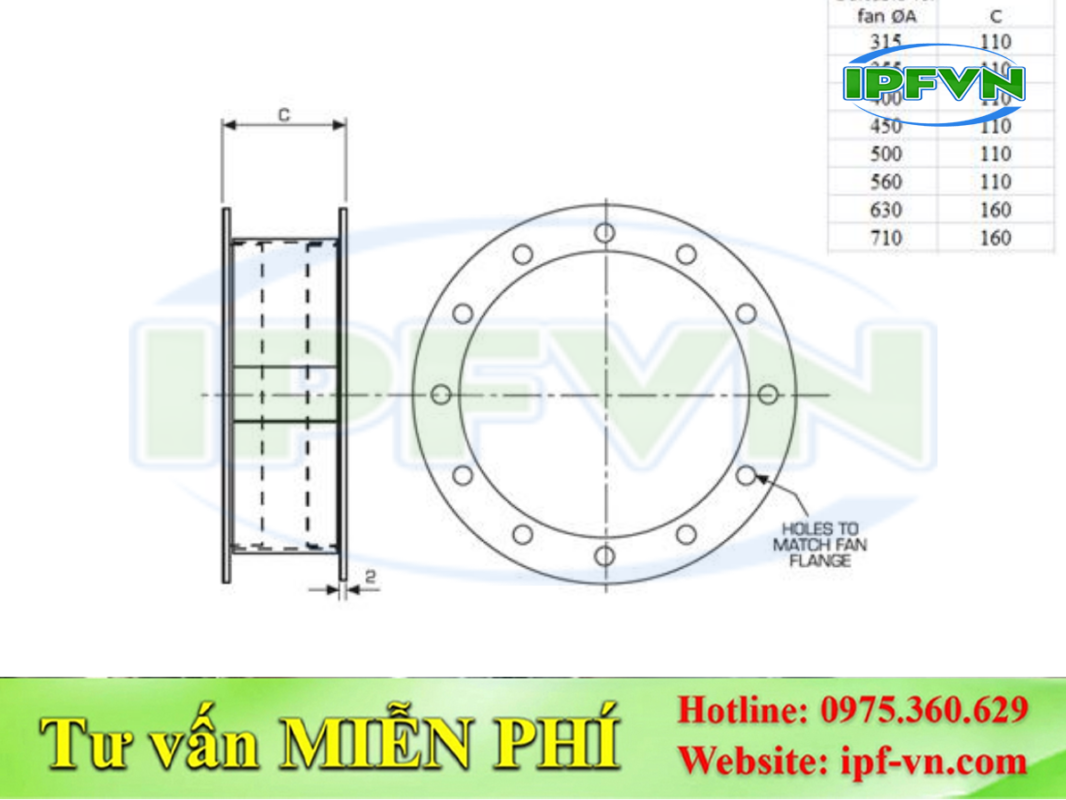

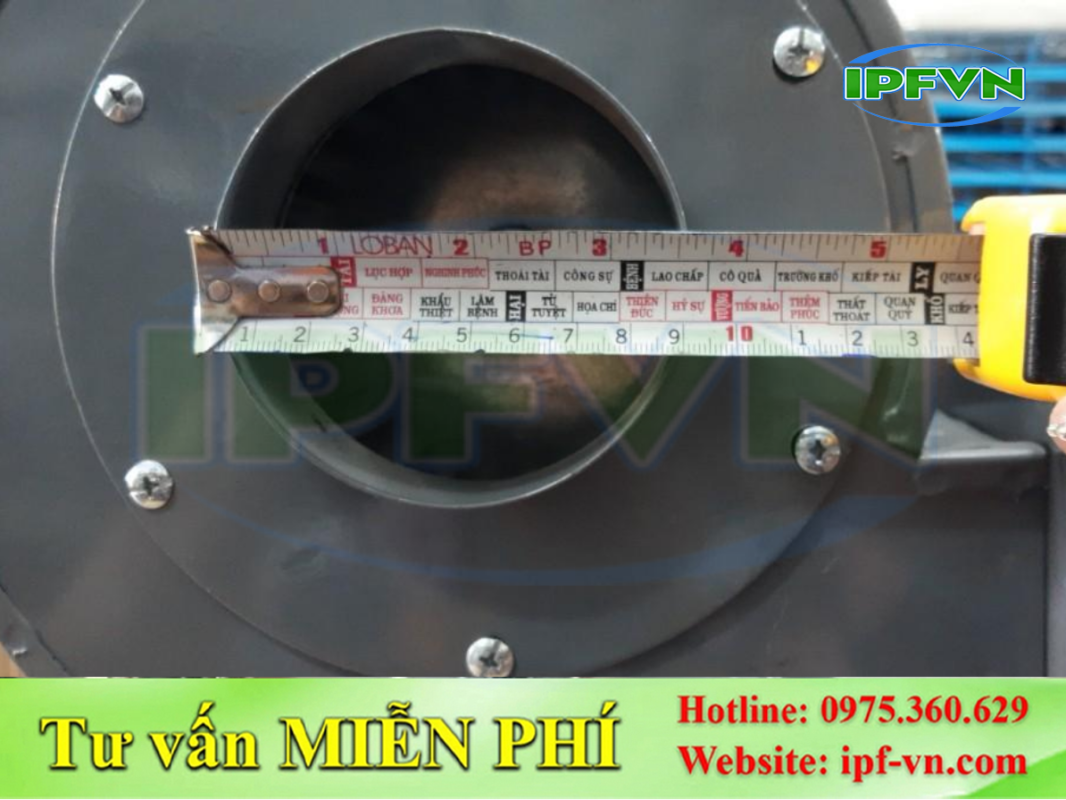

2.1. Xác định đường kính và kích thước cửa quạt

Trước khi kết nối, cần kiểm tra đường kính danh nghĩa của ống PP, kích thước cửa hút và cửa xả của quạt, kiểu mặt bích hoặc phương pháp nối được nhà sản xuất quy định.

Không nên chỉ dựa vào đường kính ngoài của ống để xác định kích thước lắp đặt. Cần làm rõ kích thước mặt bích, khoảng cách lỗ bu lông nếu có, độ dày vật liệu và cấu tạo phần chuyển tiếp.

Nếu kích thước ống PP khác với cửa quạt, có thể sử dụng đoạn chuyển tiếp phù hợp. Phần chuyển tiếp nên được thiết kế hợp lý, tránh thay đổi tiết diện quá đột ngột khi điều kiện lắp đặt cho phép.

Xác định đường kính và kích thước cửa quạt

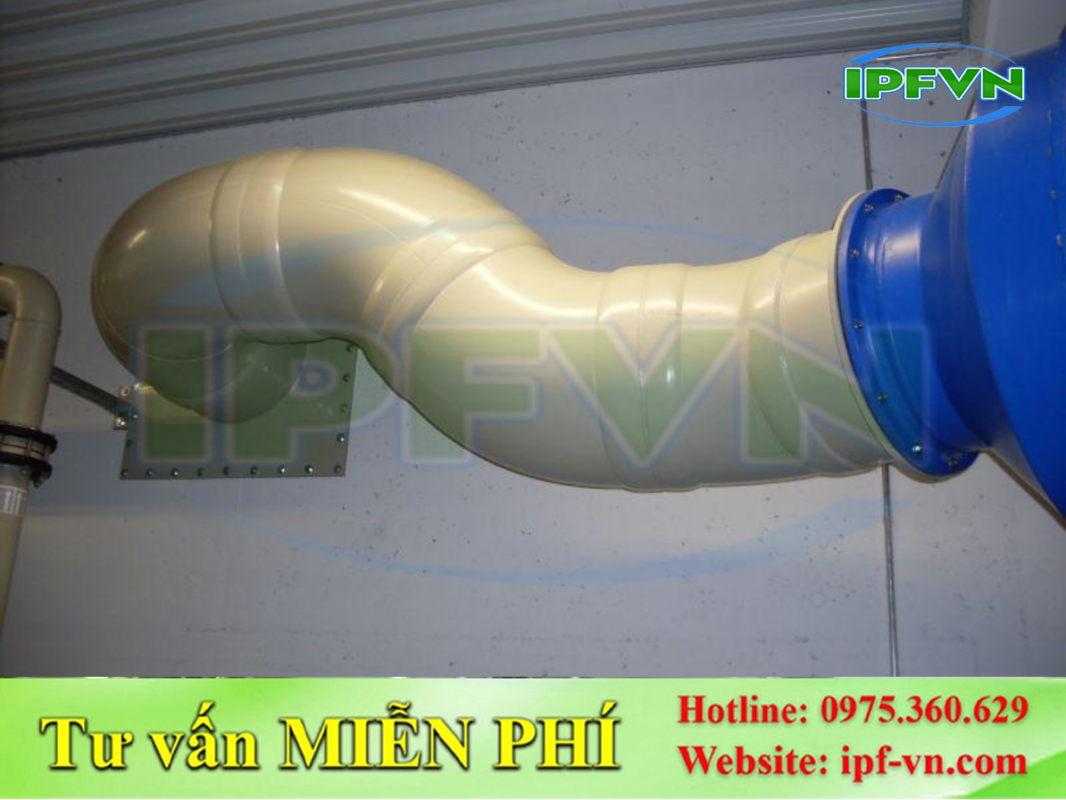

2.2. Không ép lệch đường ống để khớp với quạt

Trong quá trình thi công, không nên dùng lực để kéo, ép hoặc bẻ lệch đường ống nhằm đưa đầu ống vào đúng vị trí kết nối. Cách lắp đặt này có thể tạo ứng suất tại mối nối, khiến mặt bích biến dạng hoặc làm giảm độ bền của hệ thống theo thời gian.

Trước khi cố định, cần căn chỉnh tâm ống và cửa quạt, kiểm tra khoảng cách lắp đặt và bảo đảm các bề mặt tiếp xúc phù hợp.

Không ép lệch đường ống để khớp với quạt

3. Xử lý rung động khi kết nối ống PP với quạt

Rung động là vấn đề đáng lưu ý trong hệ thống quạt công nghiệp. Khi rung động truyền trực tiếp sang đường ống PP, các mối nối có thể chịu tải lặp lại, phát sinh tiếng ồn hoặc xuất hiện vết nứt sau thời gian vận hành.

Xử lý rung động khi kết nối ống PP với quạt

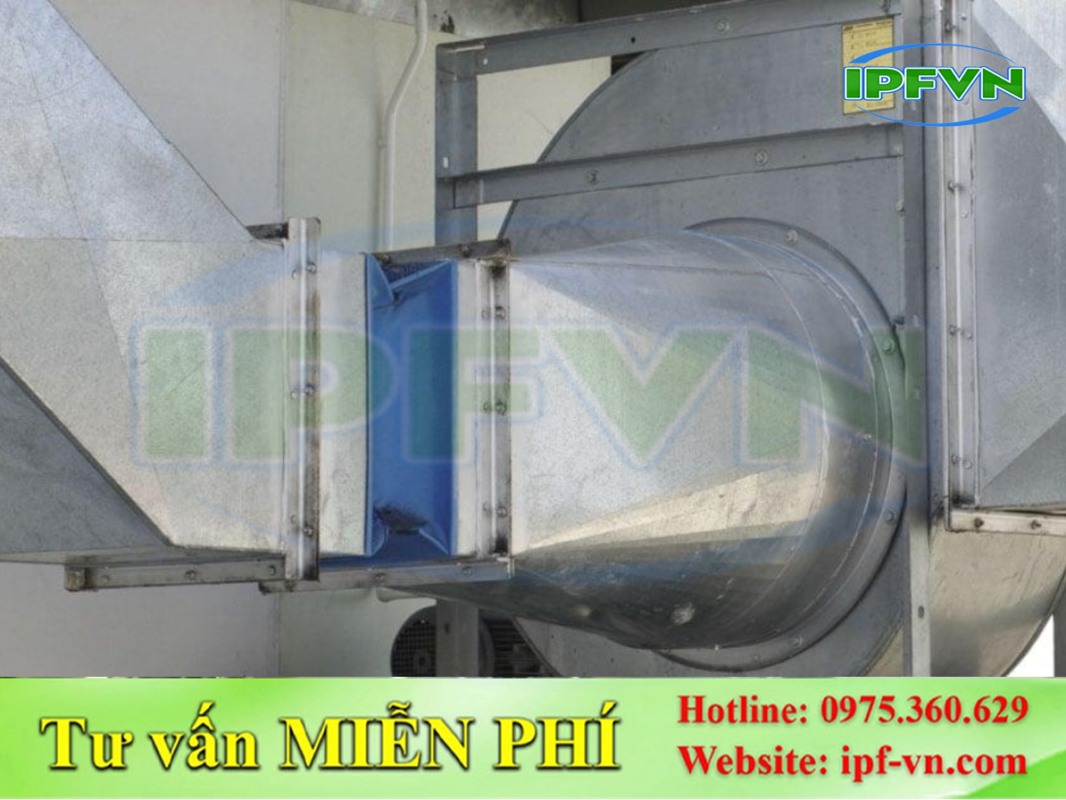

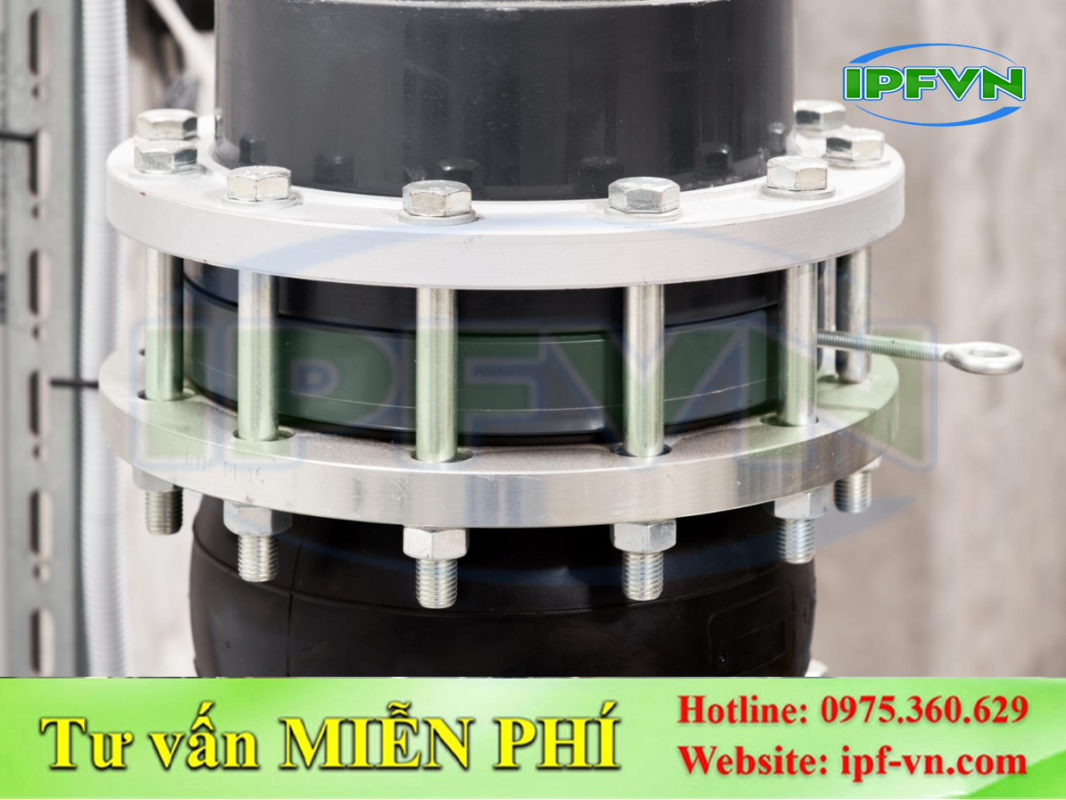

3.1. Sử dụng khớp mềm phù hợp

Khớp mềm được lắp giữa quạt và đường ống nhằm tạo độ linh hoạt cho đoạn kết nối, hỗ trợ hạn chế truyền rung và bù một phần sai lệch lắp đặt trong giới hạn cho phép.

Việc lựa chọn khớp mềm cần dựa trên các yếu tố:

• Đường kính và kiểu kết nối của quạt, đường ống.
• Nhiệt độ và thành phần hóa học của dòng khí.
• Áp suất âm hoặc áp suất dương trong hệ thống.
• Biên độ rung động và điều kiện làm việc thực tế.
• Khả năng chịu hóa chất, độ bền và tuổi thọ vật liệu.

Đối với hệ thống hút khí có hơi hóa chất, vật liệu khớp mềm phải tương thích với môi trường sử dụng. Không nên chọn chỉ dựa trên hình dáng hoặc giá thành mà bỏ qua khả năng kháng hóa chất và điều kiện áp suất.

Sử dụng khớp mềm phù hợp

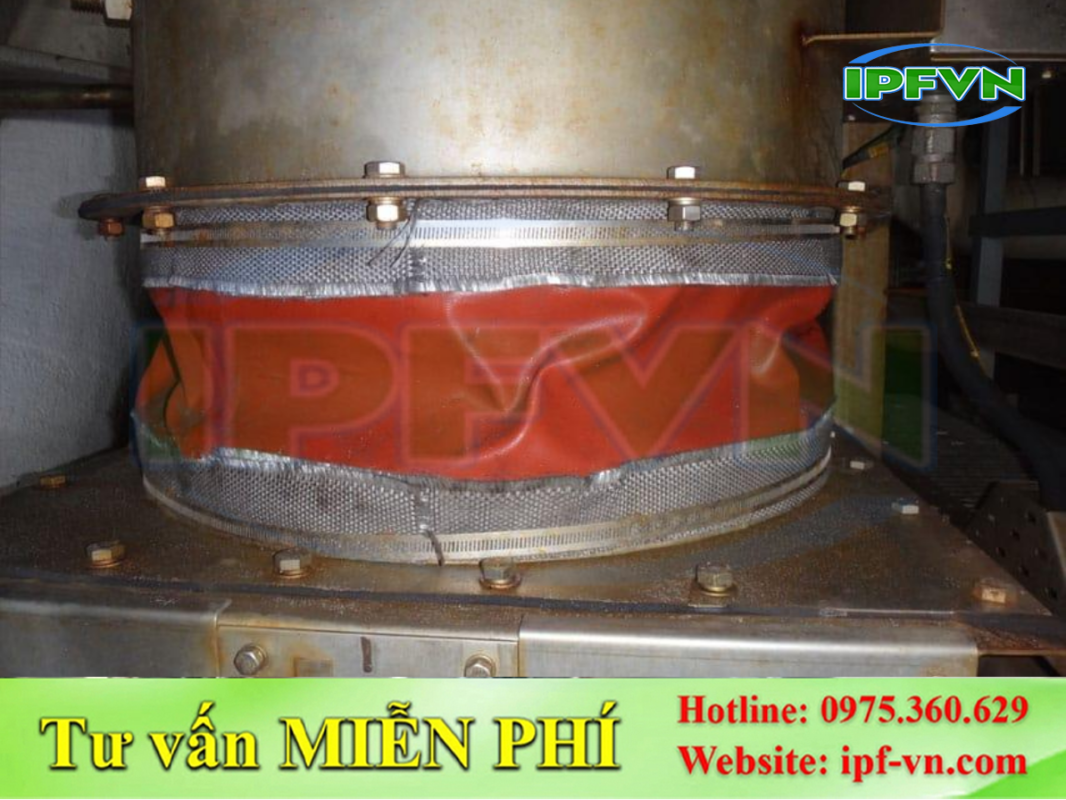

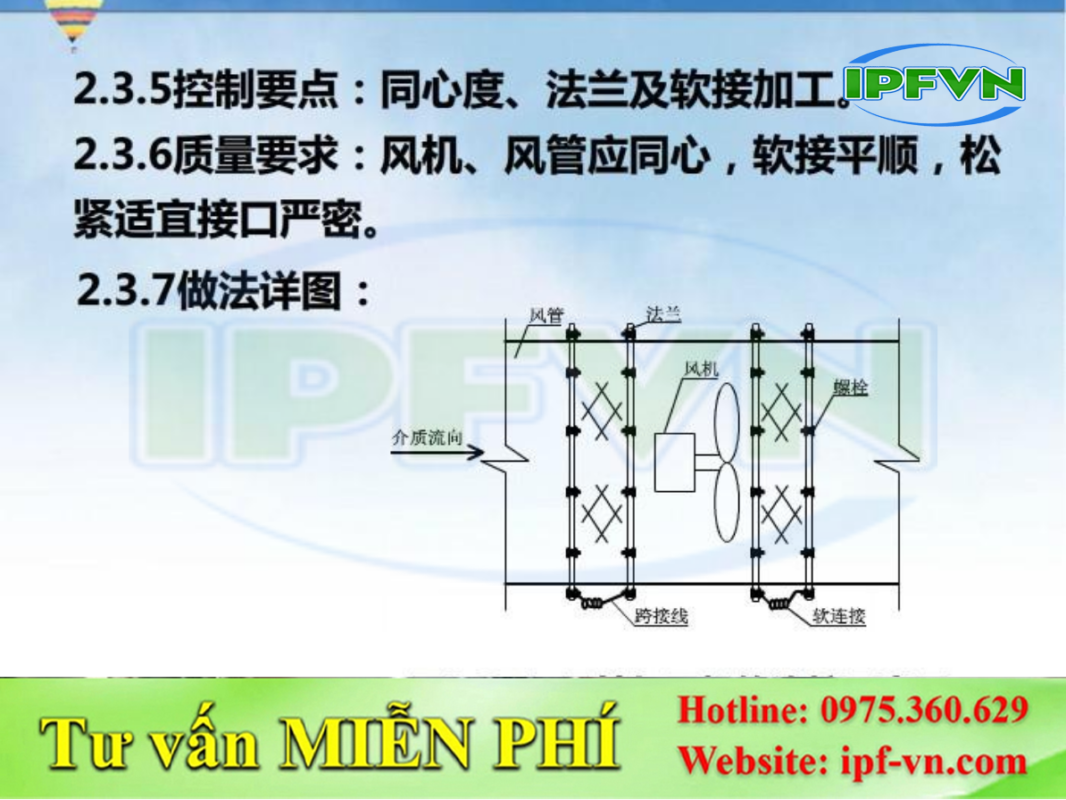

3.2. Lắp khớp mềm đúng vị trí và trạng thái

Khớp mềm thường được bố trí gần cửa hút hoặc cửa xả của quạt theo thiết kế hệ thống. Khi lắp, cần tránh kéo căng, xoắn hoặc nén quá mức khớp mềm. Các sai lệch vượt quá giới hạn cho phép có thể làm giảm khả năng hấp thụ rung và khiến khớp nhanh hư hỏng.

Khớp mềm cũng không phải là bộ phận chịu tải thay cho giá đỡ đường ống. Trọng lượng ống và phụ kiện cần được hệ thống giá đỡ đảm nhận, không để dồn lên khớp mềm hoặc cửa quạt.

Lắp khớp mềm đúng vị trí và trạng thái

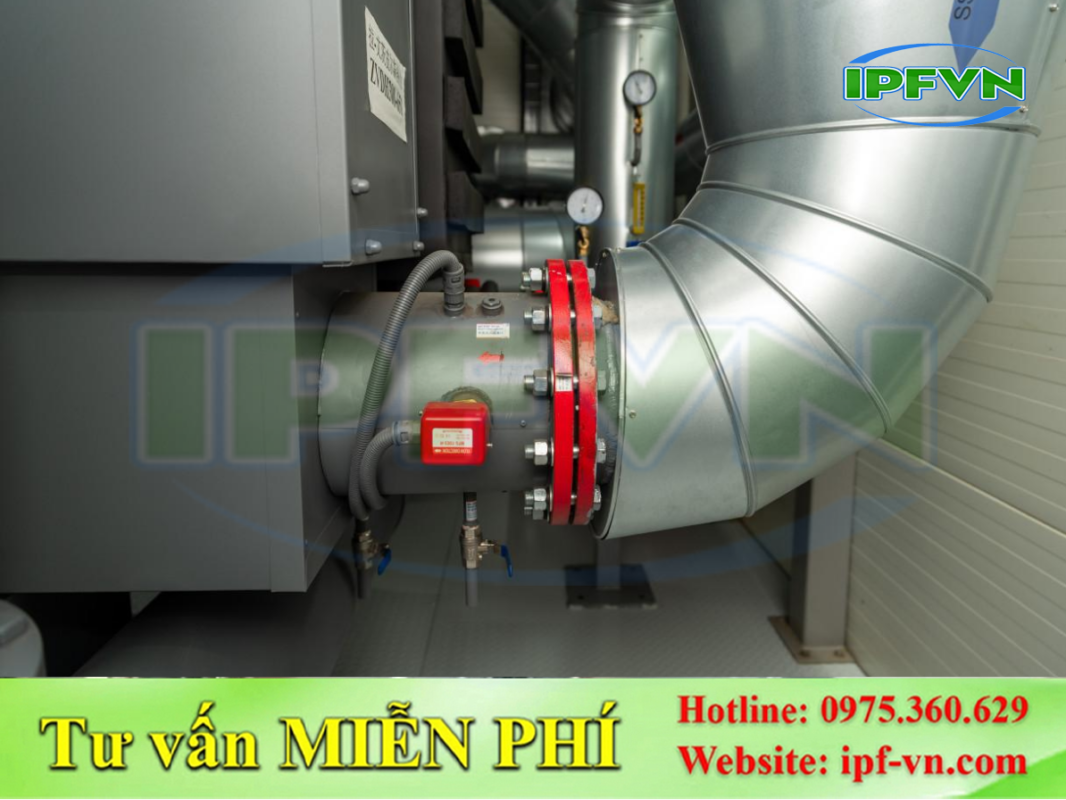

4. Đảm bảo độ kín tại mối nối ống PP và quạt

Độ kín ảnh hưởng trực tiếp đến hiệu quả hút khí và mức độ an toàn của hệ thống. Với hệ thống hút khí thải, mối nối không kín có thể khiến không khí bên ngoài lọt vào, làm thay đổi lưu lượng thực tế. Nếu dòng khí chứa hóa chất nguy hiểm hoặc có khả năng gây ăn mòn, rò rỉ còn có thể ảnh hưởng đến môi trường làm việc.

Đảm bảo độ kín tại mối nối ống PP và quạt

4.1. Kiểm tra mặt bích và gioăng làm kín

Đối với kết nối bằng mặt bích, cần kiểm tra độ phẳng của bề mặt tiếp xúc, vị trí lỗ bu lông và tình trạng gioăng làm kín. Gioăng cần tương thích với thành phần khí, nhiệt độ và điều kiện vận hành.

Khi siết bu lông, nên thực hiện đều lực theo trình tự phù hợp để tránh làm lệch mặt bích hoặc gây biến dạng cục bộ. Không nên siết quá chặt để cố ép kín một bề mặt vốn đã bị cong vênh hoặc lắp lệch.

Với phương pháp hàn nhiệt ống PP, cần tuân thủ quy trình hàn, chuẩn bị bề mặt và điều kiện gia công theo hướng dẫn kỹ thuật phù hợp.

Kiểm tra mặt bích và gioăng làm kín

4.2. Kiểm tra rò rỉ sau khi lắp đặt

Sau khi hoàn thành, cần kiểm tra các vị trí kết nối trước khi đưa hệ thống vào vận hành chính thức. Phương pháp kiểm tra phải phù hợp với loại khí, mức áp suất và yêu cầu an toàn của hệ thống.

Không nên dùng cách kiểm tra có thể làm người vận hành tiếp xúc trực tiếp với khí thải nguy hiểm. Nếu hệ thống xử lý hóa chất độc hại, cần áp dụng quy trình kiểm tra an toàn và phương tiện phát hiện rò rỉ phù hợp.

Kiểm tra rò rỉ sau khi lắp đặt

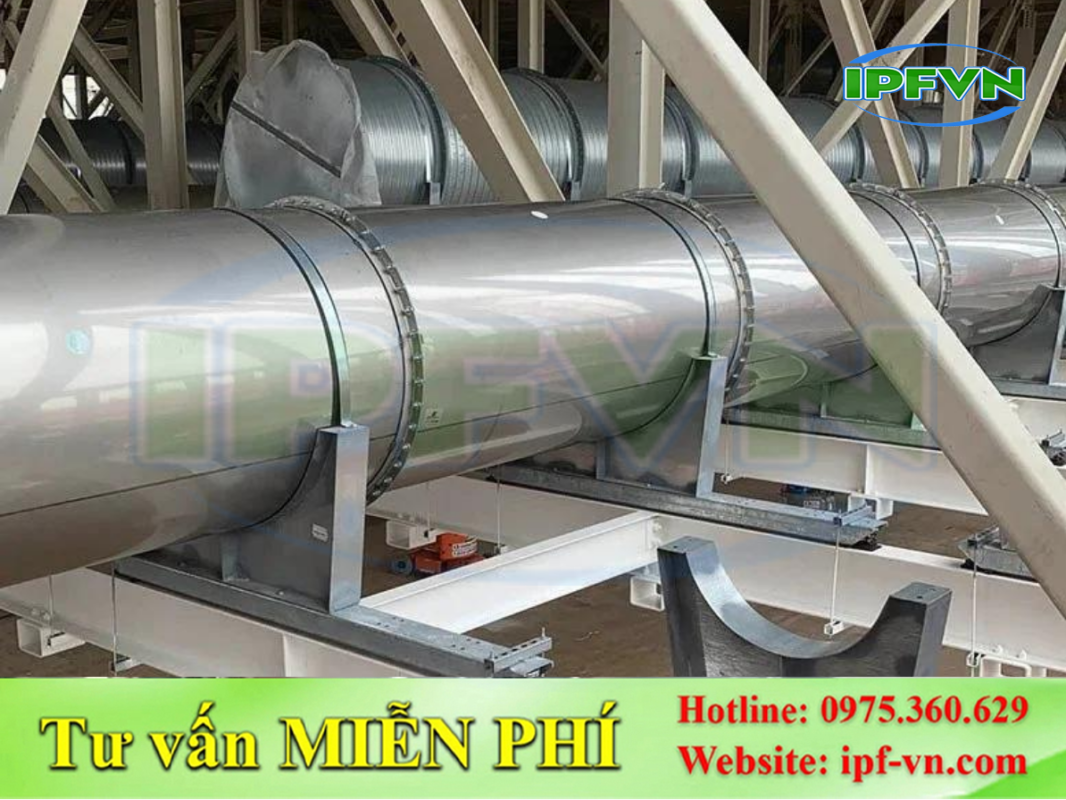

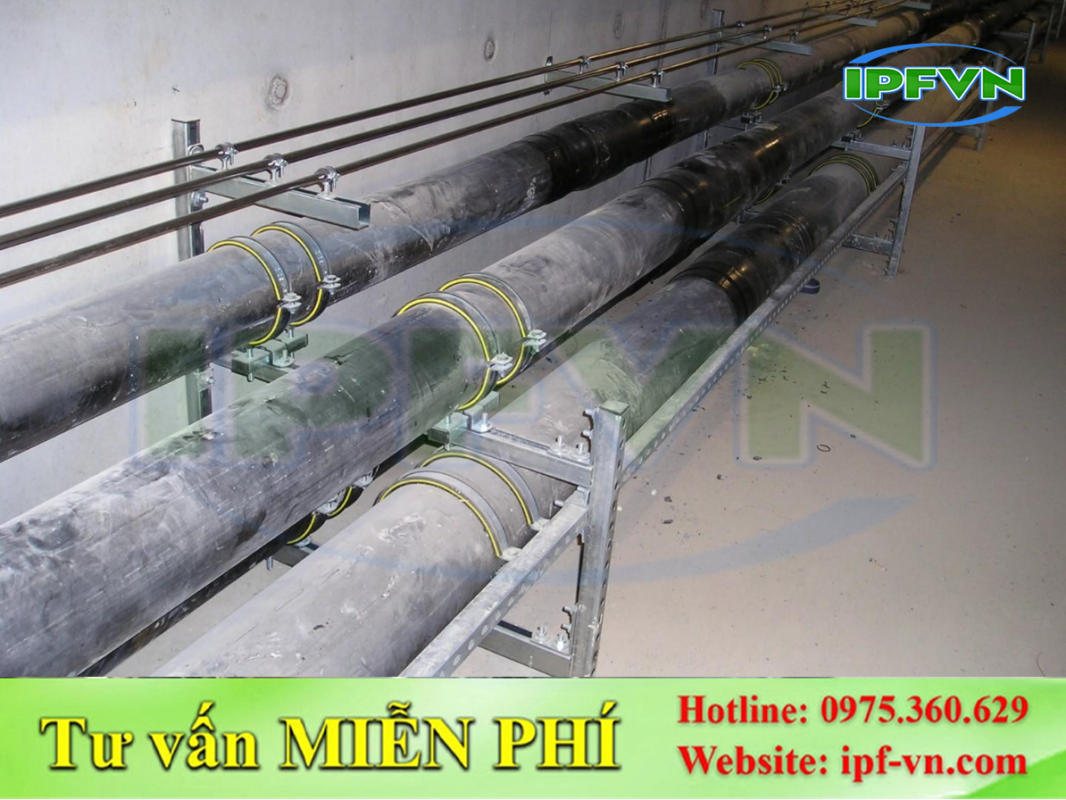

5. Bố trí giá đỡ đường ống PP hợp lý

Giá đỡ có nhiệm vụ giữ ổn định đường ống, hạn chế võng và giảm tải trọng truyền đến quạt. Đây là yếu tố quan trọng nhưng đôi khi bị xem nhẹ khi thi công.

Bố trí giá đỡ đường ống PP hợp lý

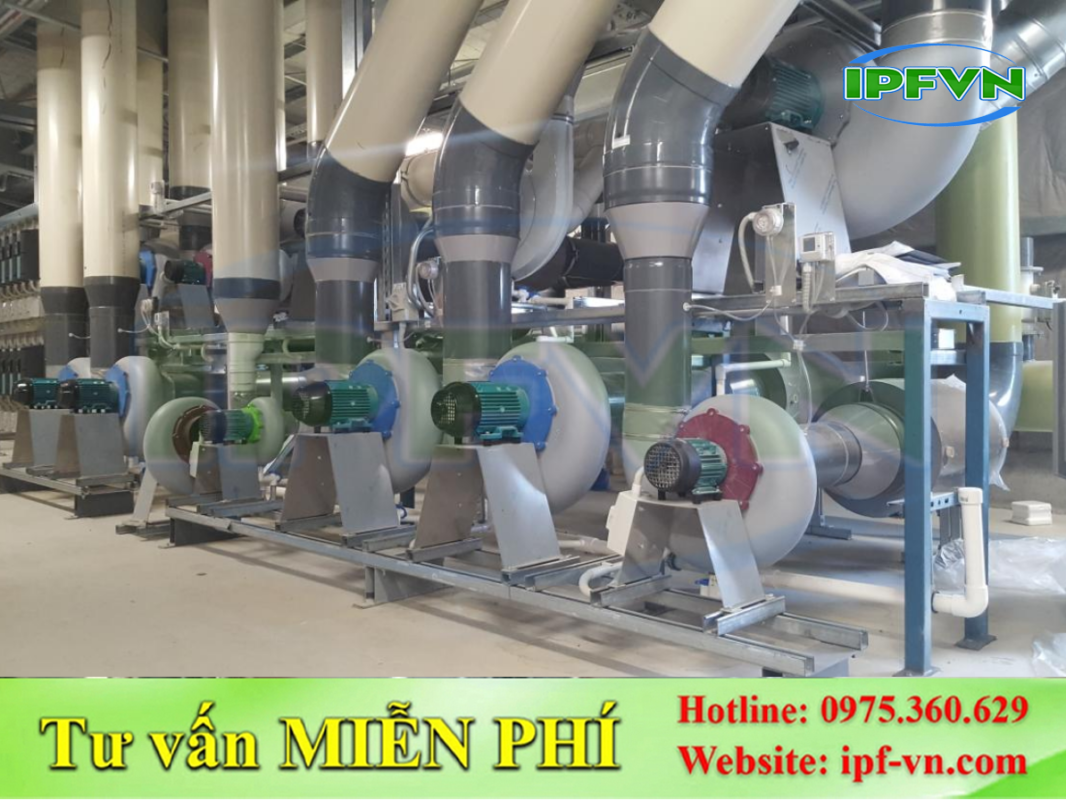

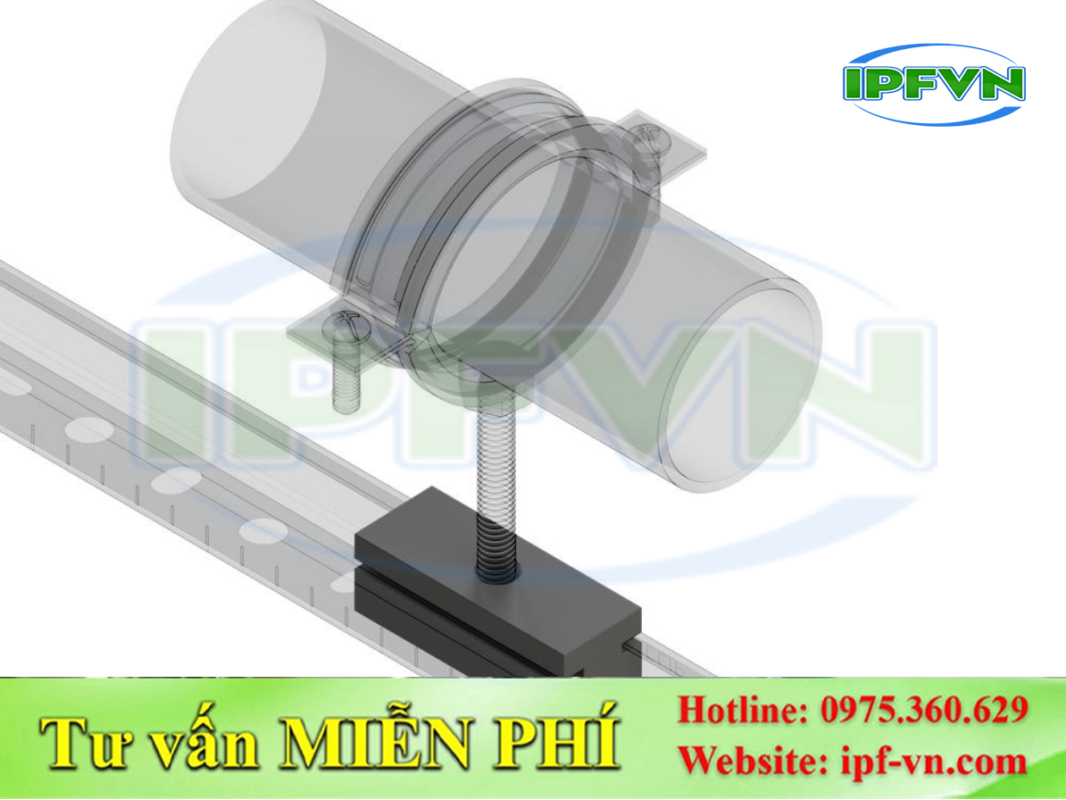

5.1. Không để quạt chịu tải trọng của đường ống

Đường ống PP, phụ kiện, van và các đoạn chuyển hướng đều tạo ra tải trọng lên hệ thống. Nếu toàn bộ tải trọng này dồn lên cửa hút hoặc cửa xả, mối nối có thể bị lệch, biến dạng hoặc hư hỏng.

Vì vậy, cần bố trí giá đỡ độc lập hoặc hệ thống treo phù hợp cho đường ống. Vị trí và khoảng cách giá đỡ nên được xác định theo đường kính, độ dày thành ống, chiều dài nhịp, khối lượng phụ kiện và điều kiện vận hành.

Không để quạt chịu tải trọng của đường ống

5.2. Tính đến sự giãn nở và co ngót của ống PP

Ống PP có thể thay đổi chiều dài khi nhiệt độ thay đổi. Nếu đường ống bị cố định cứng tại nhiều vị trí mà không có giải pháp bù chuyển vị, ứng suất có thể tập trung tại các mối nối hoặc điểm kết nối với quạt.

Thiết kế giá đỡ cần phân biệt vị trí cố định và vị trí cho phép dịch chuyển theo phương án kỹ thuật. Đồng thời, cần kiểm tra khả năng chịu tải của khung đỡ và độ ổn định của các điểm neo.

Tính đến sự giãn nở và co ngót của ống PP

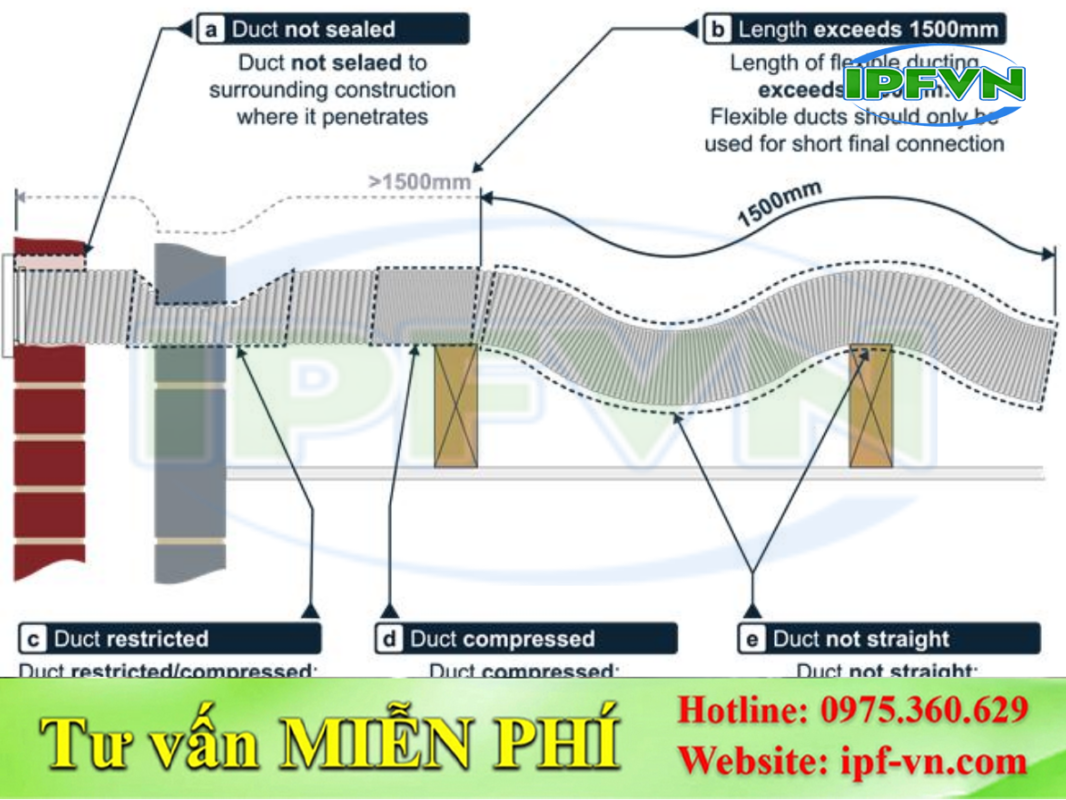

6. Những lỗi thường gặp khi kết nối ống PP với quạt công nghiệp

Một số lỗi lắp đặt có thể làm giảm hiệu quả vận hành hoặc rút ngắn tuổi thọ của hệ thống.

Lỗi thường gặp	Ảnh hưởng có thể xảy ra	Hướng khắc phục
Chọn sai kích thước kết nối	Khó lắp đặt, tăng tổn thất áp suất	Đo kiểm cửa quạt, đường kính ống và mặt bích
Không sử dụng khớp mềm khi thiết kế yêu cầu	Rung động truyền sang đường ống	Bổ sung khớp mềm phù hợp với môi trường và áp suất
Để đường ống treo trên cửa quạt	Tăng tải trọng lên mối nối	Bố trí giá đỡ độc lập
Mặt bích lắp lệch hoặc gioăng không phù hợp	Có nguy cơ rò rỉ khí	Căn chỉnh và kiểm tra vật liệu làm kín
Khớp mềm bị kéo căng hoặc xoắn	Giảm khả năng làm việc, dễ hư hỏng	Điều chỉnh khoảng cách và vị trí lắp
Không kiểm tra sau lắp đặt	Khó phát hiện sớm sự cố	Kiểm tra độ kín, rung động và độ ổn định trước khi bàn giao

Những lỗi thường gặp khi kết nối ống PP với quạt công nghiệp

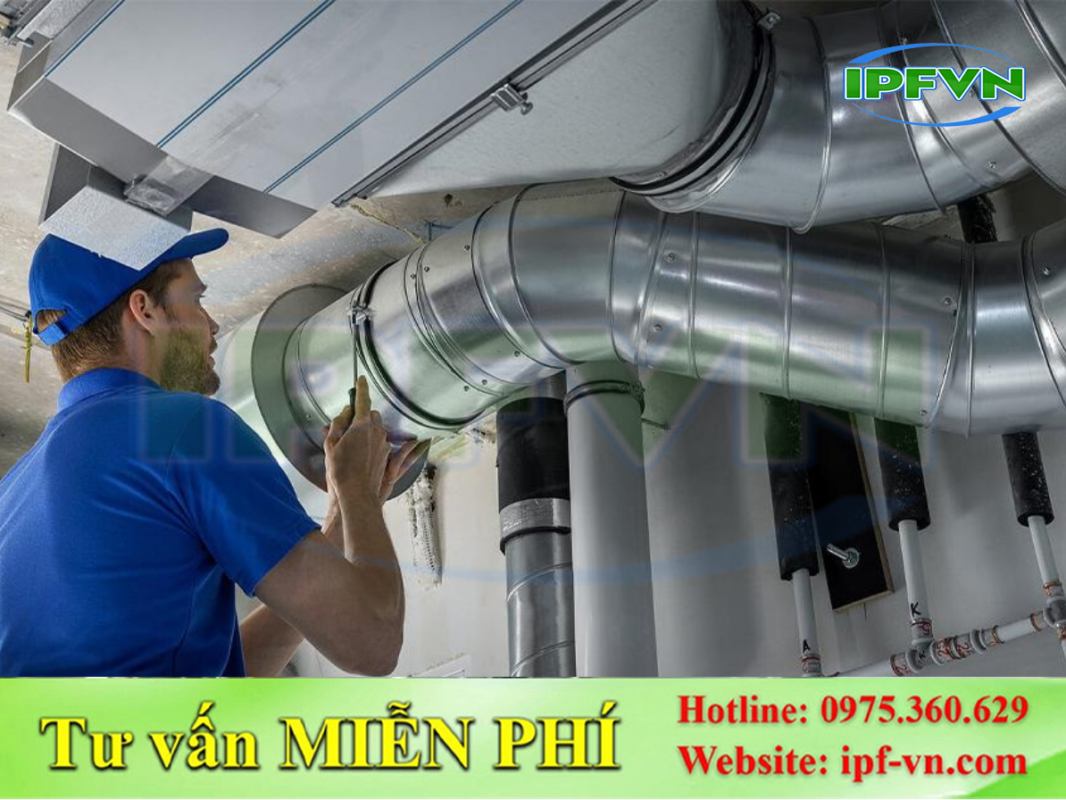

7. Quy trình kiểm tra trước khi đưa hệ thống vào vận hành

Để giảm nguy cơ phát sinh sự cố, nên thực hiện kiểm tra theo trình tự từ kết cấu đến vận hành.

1. Kiểm tra kích thước: Xác nhận đường kính ống, cửa quạt, mặt bích và đoạn chuyển tiếp.
2. Kiểm tra căn chỉnh: Đảm bảo ống và quạt được lắp đúng vị trí, không bị ép lệch.
3. Kiểm tra khớp mềm: Xác nhận vật liệu phù hợp, không bị xoắn, kéo căng hoặc nén quá mức.
4. Kiểm tra giá đỡ: Đảm bảo đường ống được đỡ chắc chắn và không dồn tải trọng lên quạt.
5. Kiểm tra độ kín: Kiểm tra mặt bích, gioăng, mối hàn và các vị trí kết nối theo quy trình an toàn.
6. Chạy thử: Theo dõi tiếng ồn, rung động, độ ổn định của đường ống và các dấu hiệu rò rỉ bất thường.
7. Ghi nhận kết quả: Lưu lại thông số vận hành và các điểm cần theo dõi trong quá trình bảo trì.

Nếu phát hiện rung động bất thường, tiếng va đập, mối nối dịch chuyển hoặc lưu lượng hút không đạt yêu cầu, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành kéo dài.

Quy trình kiểm tra trước khi đưa hệ thống vào vận hành

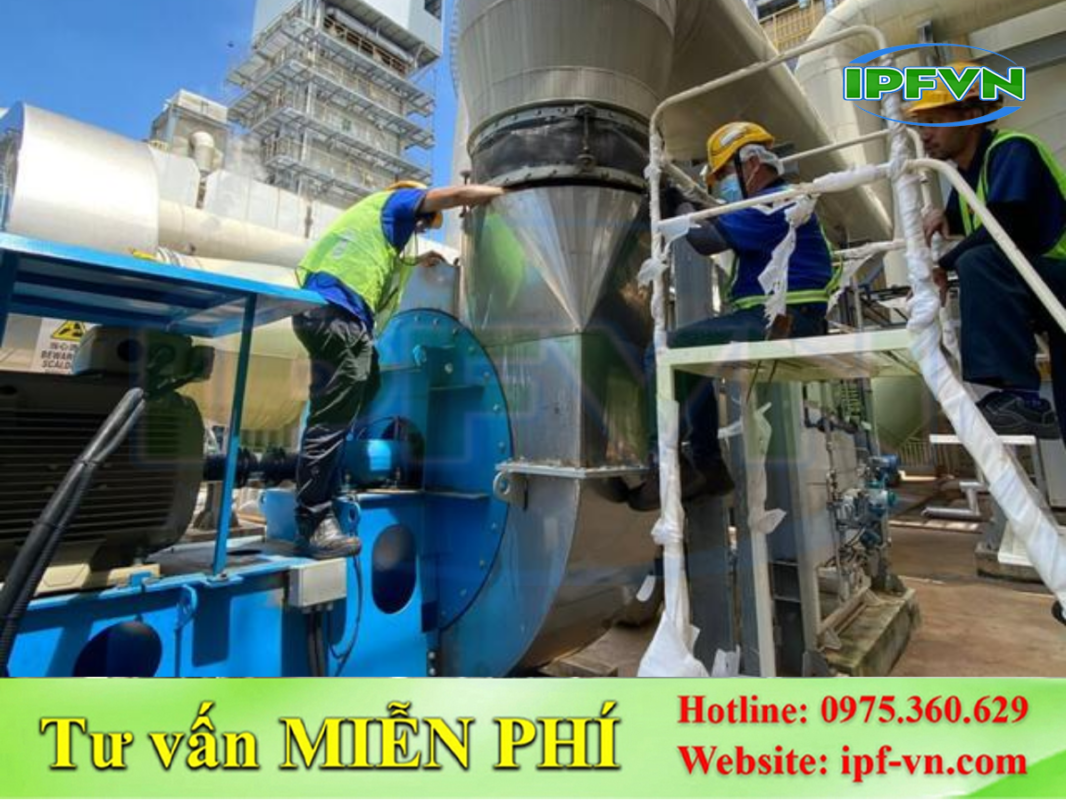

8. Lựa chọn ống PP và khớp mềm cho hệ thống quạt công nghiệp

Để hệ thống vận hành ổn định, ống PP và khớp mềm cần được lựa chọn đồng bộ với quạt và điều kiện làm việc thực tế.

Khi chọn ống PP, cần xem xét đường kính, chiều dày thành ống, nhiệt độ làm việc, thành phần hóa chất và phương pháp kết nối. Với các đoạn ống dài hoặc có nhiều phụ kiện, cần tính đến tổn thất áp suất và bố trí giá đỡ phù hợp.

Đối với khớp mềm, cần xác định rõ môi trường khí, áp suất âm hoặc dương, nhiệt độ và mức rung động. Không phải mọi loại khớp mềm đều phù hợp với khí thải ăn mòn; vật liệu phải được kiểm tra theo điều kiện sử dụng cụ thể.

Ngoài ra, nên lựa chọn nhà cung cấp có khả năng tư vấn giải pháp kết nối đồng bộ, hỗ trợ xác định kích thước và cung cấp thông tin kỹ thuật của vật liệu. Điều này giúp hạn chế việc phải chỉnh sửa tại công trường và giảm nguy cơ sai sót trong quá trình lắp đặt.

Lựa chọn ống PP và khớp mềm cho hệ thống quạt công nghiệp

9. Kết luận

Kết nối ống PP với quạt công nghiệp cần được thực hiện đúng kỹ thuật để đảm bảo độ kín, hạn chế rung động và duy trì hiệu quả vận hành. Những yếu tố cần ưu tiên gồm kích thước kết nối chính xác, khớp mềm phù hợp, gioăng làm kín tương thích và hệ thống giá đỡ độc lập.

Trước khi đưa vào sử dụng, cần kiểm tra toàn bộ mối nối và chạy thử trong điều kiện an toàn. Việc phối hợp đúng giữa ống PP, khớp mềm và quạt công nghiệp sẽ góp phần giảm sự cố, thuận tiện cho bảo trì và kéo dài tuổi thọ hệ thống thông gió, hút khí thải.

---
