Khái niệm, nguyên lý, cấu tạo của đồng hồ đo áp suất

Khái niệm, nguyên lý, cấu tạo của đồng hồ đo áp suất

Đồng hồ đo áp suất là một dụng cụ khá phổ biến trong các ngành công nghiệp hiện nay. Không khó để bắt gặp đồng hồ đo áp suất xuất hiện trong các nhà máy, cơ sở. Vậy đồng hồ đo áp suất là gì ? Cấu tạo và nguyên lý làm việc như thế nào ? Cùng IPF Việt Nam tìm hiểu trong bài viết này nhé !

Đồng hồ đo áp suất là gì ?

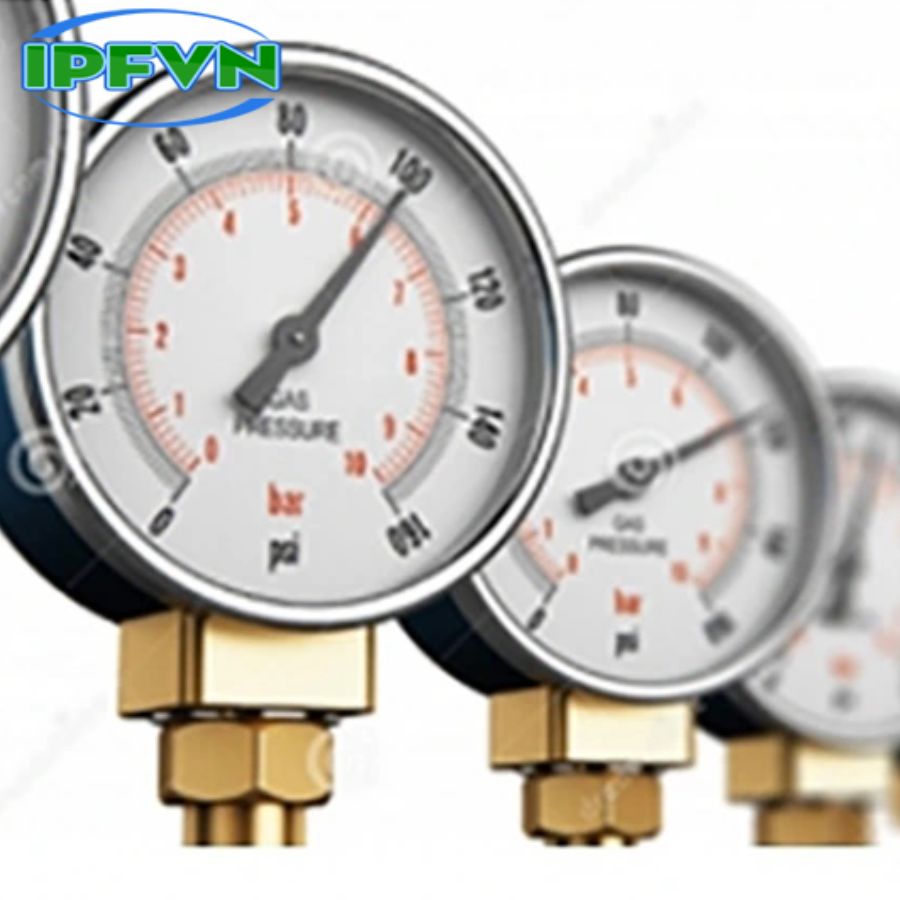

Đồng hồ áp lực hay đồng hồ đo áp suất là một thiết bị cơ học được sử dụng để đo áp suất nội tại hoặc áp suất chân không của các hệ thống: chất lỏng, khí,... Đồng hồ được thiết kế với khá nhiều kiểu dáng, kích thước và vật liệu để đáp ứng các yêu cầu, ứng dụng khác nhau.

Cấu tạo của đồng hồ đo áp suất

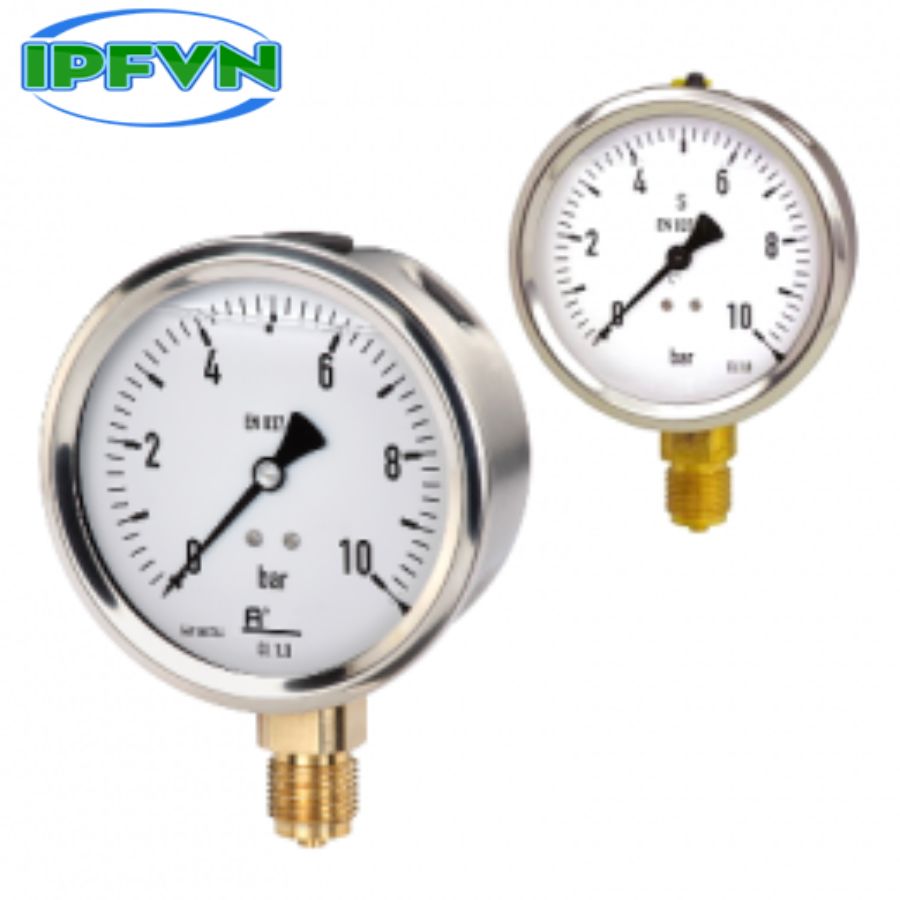

Đồng hồ áp kế sở hữu cấu tạo bao gồm những bộ phận sau:

– Thân đồng hồ: Vỏ ngoài của đồng hồ áp kế thường được làm bằng inox ko gỉ, với khả năng chống ăn mòn bởi không khí.

– Mặt đồng hồ: được làm trong khoảng chất liệu kính cường lực/ kính thường/ nhựa

– Mặt hiển thị: Là phòng ban hiển thị những thông số đo của đồng hồ.

– Ống cất áp suất: để cho lưu thể đi vào, nguyên liệu làm ống đựng thường sẽ giống nguyên liệu chân đồng hồ.

– Kim đo: Được kết nối mang bộ phận truyền động bên trong, để hiển thị thông báo số liệu đo được có người dùng.

– Bộ chuyển động: Là bộ phận mang vai trò chính để đo và đưa số liệu cho kim đo để hoạt động.

– Chân đồng hồ: được kiểu dáng với rộng rãi cái kết nối như: nối ren, nối bích, nối clamp. Không những thế còn với thể lắp trực tiếp vào những đường ống hoặc gián tiếp qua ống siphon.

Nguyên lý của đồng hồ đo áp suất

Nguyên lý của đồng hồ đo áp suất khá đơn giản như sau :

• - Áp suất được truyền lên trong khoảng ren kết nối

• - Sau ấy được nén trong ống Bourdon

• - Lúc áp suất nâng cao làm ống Bourdon giãn nở ra theo chiều ngược kim đồng hồ

• - Phê duyệt những cơ cấu truyền động sự giãn nở ống bourdon làm cho kim đồng hồ quay.

• - Dựa vào những vạch chia trên mặt hiển thị của đồng hồ chúng ta biết được thang đo của áp suất tại vị trí cần đo

• - Chúng ta thấy rằng đồng hồ đo áp suất hoạt động tương đối là đơn giản. Điều quan yếu nhất của đồng hồ đo áp suất là độ chính xác và tính an toàn lúc sử dụng. Ống Bourdon càng cứng điều đó với nghĩa rằng đồng hồ màng áp suất càng lớn và ngược lại.

• - Chúng ta lưu ý rằng, đồng hồ áp suất âm ống Bourdon sẽ có áp suất -1…0 bar hoặc -760mmHg – 0 mmHg & chiều hoạt động ống Bourdon ngược lại so có đồng hồ áp suất thường ngày tính từ lúc 0 bar.

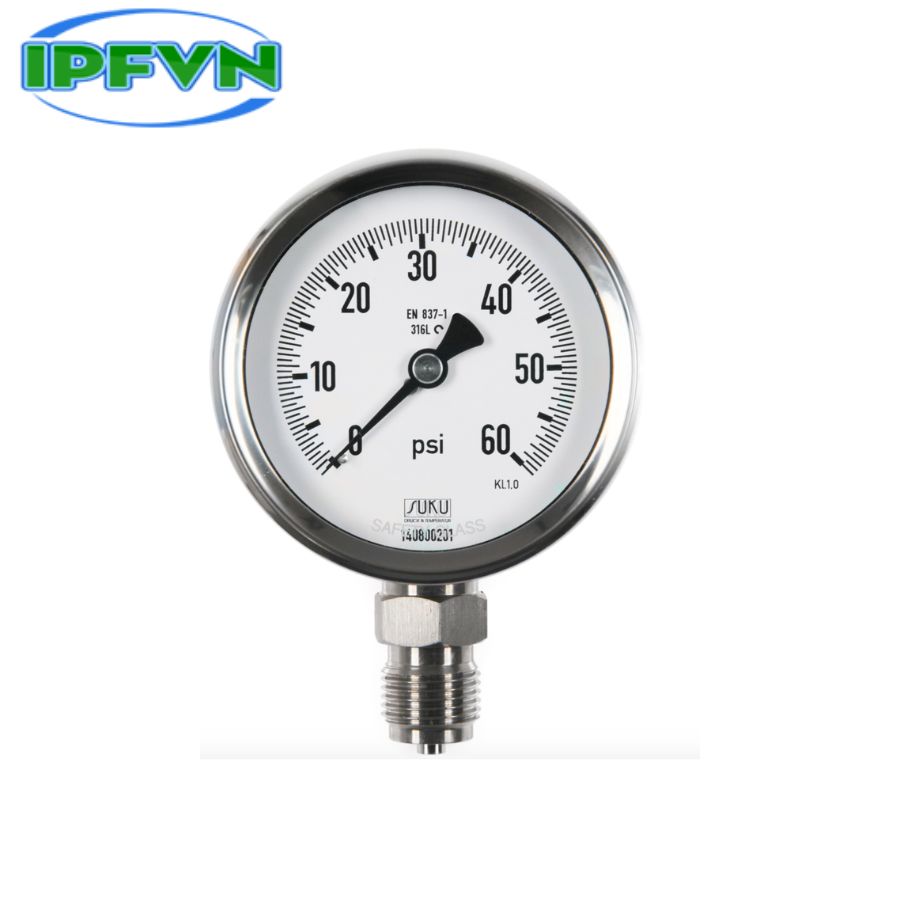

Những lưu ý khi chúng ta lựa chọn đồng hồ áp suất

Để giúp các bạn có thể chọn lọc được đúng đồng hồ áp suất mình cần; nay IPF Việt Nam xin cung cấp một số thông báo để người dùng sở hữu thể tham khảo:

Dãy đo – Thang đo của đồng hồ:

Thông thường ta nên chọn các loại có giới hạn thang đo của đồng hồ lớn hơn mức cần đo khoảng từ 20 – 30%; nhằm giúp đồng hồ hoạt động xác thực và nâng cao độ bền lúc tiêu dùng.

Chân ren kết nối sở hữu đường ống:

Các kiểu kết nối nhiều như: ren 13mm, 17mm, 21mm.

Kiểu chân đồng hồ:

Những kiểu chân đồng hồ áp suất phổ quát trên thị phần là: Chân đứng, chân sau…

Kiểu – cái đồng hồ:

– Tùy vào môi trường cần đo áp suất mà ta sẽ chọn lựa chất liệu thích hợp với nhu cầu. Những mẫu vật liệu phổ thông như: vỏ thép, vỏ thép ruột đồng, vỏ thép mạ crom…

– ngoài ra, ví như cần đo trong môi trường bị rung lắc thì ta nên chọn chiếc đồng hồ mang dầu; giúp cho việc đo áp suất được đảm báo xác thực song song còn bảo vệ được kim đo.

Trục đường kính mặt đồng hồ:

Đồng hồ hiển thị áp suất thường ngày sẽ với những loại tuyến phố kính là: D40, D50, D60, D75, D100, D150, D200mm…

Xem thêm: Tổng hợp các tấm vải lọc ép bùn phổ biến trên thị trường

Địa chỉ cung cấp đồng hồ đo áp suất uy tín chất lượng

Đồng hồ đo áp suất là thiết bị gần như không thể thiếu trong các nhà máy, cơ sở sản xuất. Để lựa chọn các sản phẩm phù hợp với cơ sở của mình bạn nên cân nhắc tìm hiểu kĩ. Nếu bạn vẫn đang phân vân tìm kiếm địa chỉ cung cấp đồng hồ đo áp suất hay các thiết bị phụ trợ công nghiệp khác hãy đến ngay với IPF Việt Nam. Liên hệ ngay với chúng ta để nhận tư vấn và lựa chọn sản phẩm chất lượng.
