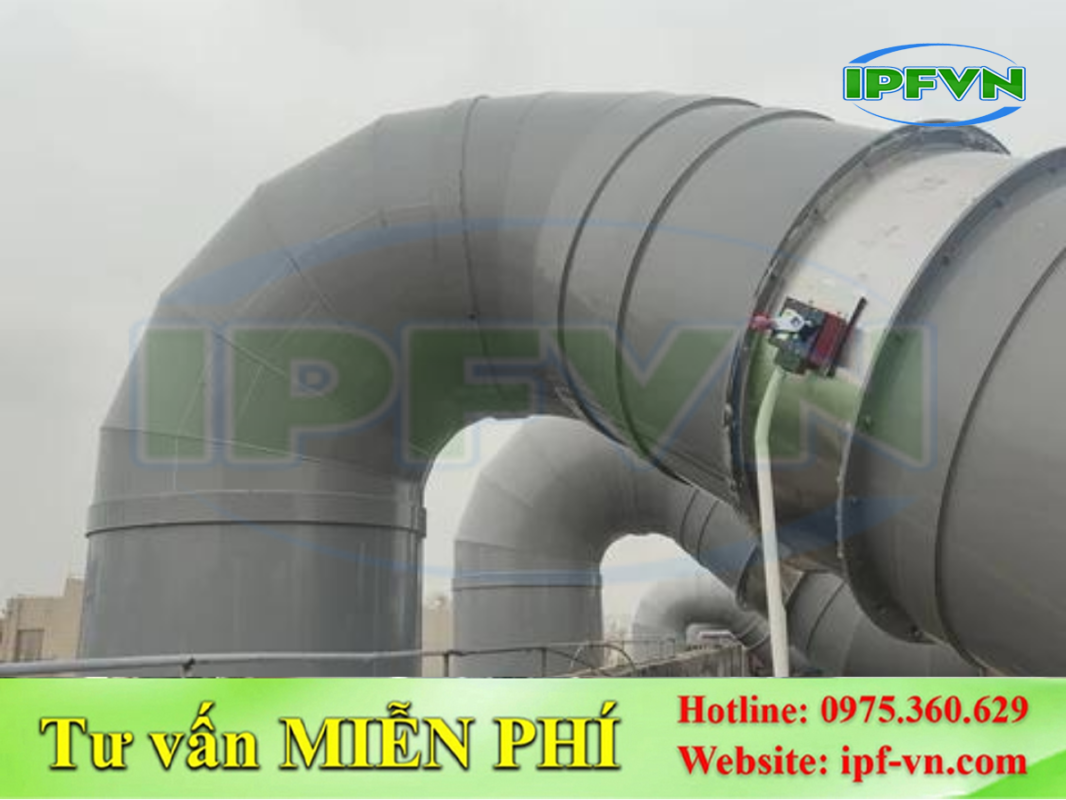

Ống Khói Hệ Thống Xử Lý Khí: Chiều Cao, Cấu Hình Và Những Lưu Ý Khi Thi Công

Ống khói hệ thống xử lý khí là hạng mục cuối cùng trong tuyến thu gom và xử lý khí thải, có nhiệm vụ đưa dòng khí sau xử lý lên vị trí xả phù hợp. Bên cạnh chiều cao, khi thiết kế cần quan tâm đến vị trí lắp đặt, kết nối với thiết bị xử lý, vật liệu chế tạo, độ ổn định kết cấu và phương án thi công.

Việc lựa chọn đúng cấu hình giúp hạn chế rò rỉ, giảm ảnh hưởng của khí thải đến khu vực xung quanh và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

1. Vị trí bố trí ống khói hệ thống xử lý khí

Vị trí bố trí ống khói hệ thống xử lý khí

1.1. Xác định vị trí xả khí phù hợp

Ống khói thường được bố trí ở cuối hệ thống, sau các thiết bị xử lý như tháp hấp thụ, thiết bị lọc hoặc các cụm xử lý chuyên dụng. Vị trí cần đảm bảo dòng khí sau xử lý được thoát ra ngoài thuận lợi và không gây ảnh hưởng ngược đến khu vực sản xuất.

Khi khảo sát, cần xem xét mặt bằng nhà máy, vị trí công trình lân cận, hướng gió, khu vực làm việc thường xuyên của người lao động và điều kiện bảo trì. Không nên đặt ống khói ở vị trí quá gần cửa lấy gió, cửa sổ hoặc khu vực có người làm việc nếu có nguy cơ khí thải quay trở lại.

Xác định vị trí xả khí phù hợp

1.2. Chiều cao ống khói

Chiều cao cần được xác định dựa trên đặc điểm nguồn thải, lưu lượng khí, điều kiện phát tán và các yêu cầu kỹ thuật, môi trường áp dụng cho công trình. Không nên lựa chọn chiều cao chỉ theo một kích thước cố định cho mọi hệ thống.

Với các hệ thống xử lý khí công nghiệp, việc tính toán chiều cao ngay từ giai đoạn thiết kế giúp hạn chế phải thay đổi kết cấu sau khi đưa vào vận hành.

Chiều cao ống khói

2. Cấu hình và kết nối ống khói với hệ thống xử lý

Cấu hình và kết nối ống khói với hệ thống xử lý

2.1. Kết nối với tháp và đường ống xử lý

Ống khói cần được kết nối đồng bộ với đường ống đầu ra của thiết bị xử lý khí. Vị trí chuyển tiếp phải đảm bảo kín, hạn chế tổn thất áp suất và không tạo ra những đoạn cản trở dòng khí không cần thiết.

Đối với hệ thống sử dụng tháp hấp thụ, đường ống từ cửa ra của tháp đến ống khói cần được tính toán theo lưu lượng và đặc điểm dòng khí. Các mối nối nên được thiết kế thuận tiện cho việc kiểm tra, tháo lắp và bảo trì.

Kết nối với tháp và đường ống xử lý

2.2. Hạn chế tổn thất và rò rỉ khí

Các đoạn co, cút, mặt bích và vị trí chuyển hướng đều có thể tạo thêm tổn thất áp suất. Vì vậy, cấu hình đường ống nên được bố trí hợp lý, hạn chế những đoạn uốn cong không cần thiết.

Độ kín của các mối nối cũng rất quan trọng, đặc biệt với hệ thống xử lý khí hóa chất. Rò rỉ trên tuyến ống không chỉ làm giảm hiệu quả thu gom mà còn có thể khiến khí sau xử lý phát tán vào khu vực nhà xưởng.

Hạn chế tổn thất và rò rỉ khí

3. Lựa chọn vật liệu cho ống khói

Lựa chọn vật liệu cho ống khói

3.1. Ống khói PP

Ống PP thường được sử dụng trong một số hệ thống xử lý khí có môi trường ăn mòn nhờ khả năng chống chịu hóa chất tương đối tốt. Vật liệu này phù hợp để chế tạo đường ống và một số cấu kiện dẫn khí trong hệ thống xử lý hơi axit, kiềm hoặc hóa chất tùy điều kiện cụ thể.

Tuy nhiên, cần kiểm tra nhiệt độ khí, thành phần hóa chất và điều kiện vận hành trước khi lựa chọn chiều dày cũng như phương pháp gia công. Không nên mặc định PP phù hợp với mọi loại khí thải.

Ống khói PP

3.2. Ống khói PVC

PVC cũng có thể được sử dụng trong các tuyến dẫn khí phù hợp với giới hạn nhiệt độ và khả năng kháng hóa chất của vật liệu. Ưu điểm của PVC là trọng lượng tương đối nhẹ, dễ gia công và có thể đáp ứng nhiều hệ thống xử lý khí quy mô vừa và nhỏ.

Việc lựa chọn giữa PP và PVC cần dựa trên nhiệt độ, thành phần khí, kích thước ống, điều kiện ngoài trời và yêu cầu cơ học của công trình.

Ống khói PVC

4. Độ ổn định và khả năng chịu lực của ống khói

Độ ổn định và khả năng chịu lực của ống khói

4.1. Tính toán kết cấu và điểm đỡ

Ống khói thường được lắp ở vị trí cao nên chịu tác động đáng kể từ trọng lượng bản thân, gió và các tải trọng khác trong quá trình vận hành. Vì vậy, cần có hệ thống giá đỡ, khung thép hoặc kết cấu liên kết phù hợp.

Các điểm cố định phải được bố trí hợp lý để hạn chế rung lắc, võng hoặc biến dạng. Với ống khói bằng vật liệu nhựa, cần đặc biệt chú ý đến khoảng cách giữa các điểm đỡ và phương án gia cường.

Tính toán kết cấu và điểm đỡ

4.2. Ảnh hưởng của môi trường ngoài trời

Nếu ống khói được lắp đặt ngoài trời, kết cấu cần tính đến tác động của nắng, mưa, gió và sự thay đổi nhiệt độ. Sự giãn nở nhiệt của vật liệu cũng cần được xem xét để tránh tạo ứng suất quá lớn tại các mối nối.

Đối với ống khói cao, việc kiểm tra độ ổn định tổng thể và liên kết với kết cấu nhà xưởng hoặc móng độc lập cần được thực hiện trước khi thi công.

Ảnh hưởng của môi trường ngoài trời

5. Thi công và kiểm tra ống khói hệ thống xử lý khí

Thi công và kiểm tra ống khói hệ thống xử lý khí

5.1. Gia công và lắp đặt

Quá trình thi công cần đảm bảo các đoạn ống được chế tạo đúng kích thước, mối nối chắc chắn và tuyến ống đúng theo bản vẽ thiết kế. Với ống PP hoặc PVC, phương pháp hàn hoặc kết nối phải phù hợp với loại vật liệu và yêu cầu của hệ thống.

Các đoạn ống cần được cố định chắc chắn nhưng vẫn phải có phương án xử lý giãn nở khi cần thiết. Trước khi đưa vào vận hành, nên kiểm tra toàn bộ tuyến ống, vị trí kết nối và hệ thống giá đỡ.

Gia công và lắp đặt

5.2. Kiểm tra sau khi hoàn thiện

Sau khi lắp đặt, cần kiểm tra độ kín, độ thẳng đứng, độ ổn định của ống khói và tình trạng các điểm liên kết. Đồng thời, kiểm tra khả năng vận hành của quạt và sự phân phối dòng khí trong toàn hệ thống.

Nếu phát hiện rung, rò rỉ hoặc tổn thất áp suất bất thường, cần xác định nguyên nhân và xử lý trước khi đưa hệ thống vào vận hành ổn định.

Kiểm tra sau khi hoàn thiện

6. Kết luận

Ống khói hệ thống xử lý khí không chỉ là đoạn ống đưa khí sau xử lý ra môi trường mà còn liên quan trực tiếp đến hiệu quả vận hành của toàn bộ hệ thống. Khi thiết kế cần đồng thời xem xét vị trí, chiều cao, cấu hình kết nối, vật liệu, khả năng chịu lực và phương án thi công.

Trong đó, ống PP/PVC có thể là lựa chọn phù hợp cho nhiều hệ thống xử lý khí có tính ăn mòn, nhưng cần lựa chọn vật liệu dựa trên nhiệt độ và thành phần khí thực tế. Một cấu hình được tính toán đúng ngay từ đầu sẽ giúp hạn chế rò rỉ, giảm sự cố và đảm bảo hệ thống xử lý khí hoạt động ổn định lâu dài.

---
