Quạt Hút Công Nghiệp Là Gì? Cấu Tạo Và Ứng Dụng Thực Tế

Quạt hút công nghiệp là thiết bị được sử dụng để thu gom, vận chuyển và đưa không khí, bụi, hơi nóng, hơi ẩm hoặc khí thải ra khỏi khu vực sản xuất. Với khả năng tạo lưu lượng gió lớn và hoạt động liên tục, quạt hút công nghiệp đóng vai trò quan trọng trong hệ thống thông gió, hút bụi và xử lý khí thải tại nhà máy, xưởng sản xuất. Tùy vào đặc điểm môi trường và yêu cầu sử dụng, doanh nghiệp có thể lựa chọn quạt ly tâm, quạt hướng trục hoặc các dòng quạt chuyên dụng có khả năng chống ăn mòn.

1. Cấu Tạo Quạt Hút Công Nghiệp

Một quạt hút công nghiệp thường được cấu tạo từ nhiều bộ phận kết hợp với nhau để tạo ra dòng khí ổn định và đáp ứng yêu cầu vận hành liên tục. Tùy từng loại quạt, cấu tạo có thể thay đổi nhưng thường bao gồm các bộ phận chính sau:

Câu Tạo Quạt Hút Công Nghiệp

1.1. Vỏ Quạt

Vỏ quạt có nhiệm vụ bao bọc và định hướng dòng khí đi qua quạt. Đối với quạt ly tâm, vỏ thường có dạng xoắn ốc nhằm hỗ trợ quá trình chuyển hướng và tăng áp suất của dòng khí.

Vật liệu chế tạo vỏ có thể là thép, inox, PP, PVC hoặc FRP/composite tùy vào môi trường sử dụng. Với hệ thống hút khí hóa chất hoặc khí có tính ăn mòn, vật liệu chống ăn mòn cần được ưu tiên.

1.2. Cánh Quạt

Cánh quạt là bộ phận trực tiếp tạo ra chuyển động của dòng khí. Khi quay với tốc độ cao, cánh tạo ra sự chênh lệch áp suất, từ đó hút không khí vào và đẩy dòng khí ra khỏi hệ thống.

Hình dạng, số lượng và góc nghiêng của cánh ảnh hưởng trực tiếp đến lưu lượng, áp suất, độ ồn và hiệu suất của quạt.

1.3. Động Cơ

Động cơ cung cấp năng lượng để cánh quạt quay. Công suất động cơ cần được lựa chọn dựa trên lưu lượng, áp suất, hiệu suất quạt và đặc điểm của hệ thống đường ống.

Việc chọn động cơ quá nhỏ có thể khiến quạt không đạt được thông số yêu cầu, trong khi động cơ quá lớn sẽ làm tăng chi phí đầu tư và tiêu thụ điện năng.

1.4. Trục Và Bộ Truyền Động

Trục quạt truyền chuyển động từ động cơ đến cánh quạt. Tùy thiết kế, quạt có thể sử dụng kiểu truyền động trực tiếp hoặc truyền động gián tiếp thông qua dây đai và puly.

Các bộ phận này cần được cân bằng và lắp đặt chính xác để hạn chế rung động trong quá trình vận hành.

1.5. Khung Đế Và Bộ Phận Bảo Vệ

Khung đế giúp cố định quạt trên nền hoặc kết cấu lắp đặt. Một số thiết bị còn được trang bị lưới bảo vệ, khớp nối mềm hoặc các bộ phận giảm rung nhằm tăng độ an toàn và ổn định khi vận hành.

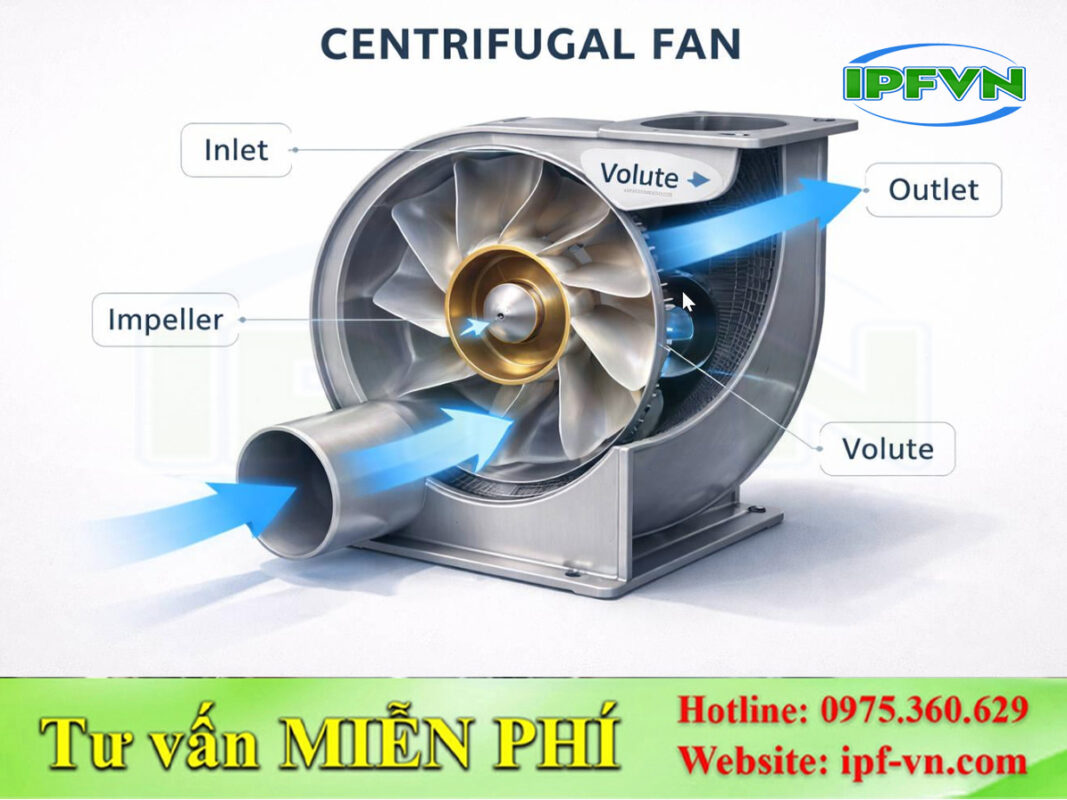

2. Nguyên Lý Hoạt Động Của Quạt Hút Công Nghiệp

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của quạt hút công nghiệp dựa trên việc chuyển đổi năng lượng cơ học từ động cơ thành năng lượng của dòng khí.

Khi động cơ hoạt động, cánh quạt bắt đầu quay và tạo ra sự chênh lệch áp suất giữa cửa hút và cửa xả. Không khí hoặc dòng khí ô nhiễm từ khu vực cần hút được đưa vào cửa hút, sau đó đi qua cánh quạt và được đẩy ra phía cửa xả.

Quá trình này diễn ra liên tục, tạo thành dòng khí có lưu lượng và áp suất phù hợp với yêu cầu của hệ thống.

Đối với một hệ thống hút công nghiệp hoàn chỉnh, quạt thường không hoạt động độc lập mà được kết nối với chụp hút, đường ống, van điều tiết, thiết bị lọc hoặc thiết bị xử lý khí thải và ống xả.

Do đó, hiệu quả hút thực tế phụ thuộc không chỉ vào bản thân quạt mà còn vào việc tính toán đồng bộ toàn bộ hệ thống.

3. Phân Loại Quạt Hút Công Nghiệp

Hiện nay, quạt hút công nghiệp có nhiều chủng loại khác nhau. Việc phân loại thường dựa trên hướng chuyển động của dòng khí, cấu tạo và môi trường sử dụng.

Phân Loại Quạt Hút Công Nghiệp

3.1. Quạt Hút Ly Tâm

Quạt ly tâm sử dụng lực ly tâm để đưa dòng khí từ cửa hút vào tâm cánh và đẩy khí ra theo phương vuông góc với trục quay.

Dòng quạt này có khả năng tạo áp suất tương đối cao, phù hợp với các hệ thống có đường ống dài hoặc có nhiều trở lực như hệ thống hút bụi, hút khí thải và thông gió công nghiệp.

Quạt ly tâm cũng có nhiều cấu hình cánh và vật liệu khác nhau để đáp ứng từng điều kiện vận hành.

Quạt Hút Ly Tâm

3.2. Quạt Hút Hướng Trục

Quạt hướng trục có dòng khí di chuyển gần song song với trục quay của cánh quạt. Loại quạt này thường có cấu tạo gọn, lưu lượng lớn và phù hợp với những hệ thống cần trao đổi không khí hoặc thông gió với trở lực không quá cao.

Quạt hướng trục thường được sử dụng trong nhà xưởng, kho, khu vực sản xuất và các hệ thống thông gió làm mát.

Quạt Hút Hướng Trục

3.3. Quạt Hút Chống Ăn Mòn

Đối với môi trường chứa hơi hóa chất hoặc khí ăn mòn, quạt thông thường có thể nhanh chóng xuống cấp nếu vật liệu không phù hợp.

Quạt chống ăn mòn có thể sử dụng vật liệu PP, PVC hoặc FRP/composite tùy thiết kế. Dòng quạt này thường được ứng dụng trong hệ thống hút hơi hóa chất, xử lý khí thải và các môi trường có yêu cầu cao về khả năng chống ăn mòn.

Quạt Hút Chống An Mòn

3.4. Quạt Hút Bụi Công Nghiệp

Quạt hút bụi được thiết kế để vận chuyển dòng khí có chứa bụi hoặc hạt vật chất trong quá trình sản xuất.

Tùy đặc tính bụi, hệ thống có thể kết hợp quạt với cyclone, thiết bị lọc túi vải, cartridge hoặc các thiết bị xử lý bụi khác.

Khi lựa chọn quạt cần xem xét kích thước hạt, nồng độ bụi, lưu lượng, áp suất và nguy cơ mài mòn cánh quạt.

4. Ứng Dụng Của Quạt Hút Công Nghiệp Trong Thực Tế

Nhờ khả năng tạo dòng khí lớn và hoạt động liên tục, quạt hút công nghiệp được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất.

Ứng Dụng Quạt Hút Công Nghiệp Trong Thực Tế

4.1. Hút Khí Thải Công Nghiệp

Quạt được sử dụng để tạo lực hút và đưa khí thải từ nguồn phát sinh đến thiết bị xử lý.

Một hệ thống có thể bao gồm chụp hút, đường ống, quạt hút, tháp hấp thụ, tháp hấp phụ hoặc thiết bị lọc trước khi khí được đưa ra môi trường.

Đối với khí có tính ăn mòn như HCl, SO2 hoặc hơi hóa chất, cần lựa chọn quạt và đường ống có vật liệu phù hợp với môi trường khí.

Hút Khí Thải Công Nghiệp

4.2. Hút Hơi Hóa Chất

Trong các nhà máy sử dụng hóa chất, quạt hút giúp thu gom hơi hóa chất phát sinh tại bể chứa, dây chuyền xử lý bề mặt, bể xi mạ hoặc khu vực pha hóa chất.

Việc bố trí chụp hút và đường ống hợp lý giúp hạn chế hơi hóa chất phát tán vào không gian làm việc.

4.3. Hút Bụi Trong Nhà Xưởng

Quạt hút có thể kết hợp với hệ thống lọc bụi để thu gom bụi phát sinh từ quá trình gia công, cắt, mài, nghiền hoặc vận chuyển nguyên liệu.

Tùy đặc tính bụi, hệ thống sẽ lựa chọn thiết bị lọc và quạt có thông số phù hợp để đảm bảo khả năng thu gom và xử lý.

Hút Khí Thải Công Nghiệp

4.4. Thông Gió Và Làm Mát Nhà Xưởng

Quạt hút công nghiệp còn được sử dụng để đưa không khí nóng, ẩm và không khí tù đọng ra khỏi nhà xưởng.

Khi kết hợp với cửa lấy gió hoặc hệ thống cấp gió, quạt có thể tạo sự lưu thông không khí, góp phần cải thiện môi trường làm việc và giảm tình trạng tích tụ nhiệt trong nhà xưởng.

4.5. Kết Nối Với Hệ Thống Xử Lý Khí Thải

Trong nhiều hệ thống môi trường, quạt là bộ phận tạo động lực giúp dòng khí di chuyển xuyên suốt hệ thống.

Cấu hình tổng thể thường có dạng:

Tùy từng dự án, vị trí của quạt có thể được bố trí trước hoặc sau thiết bị xử lý. Việc lựa chọn vị trí cần căn cứ vào đặc tính khí, nhiệt độ, độ ăn mòn và yêu cầu vận hành của hệ thống.

5. Lựa Chọn Quạt Hút Công Nghiệp Phù Hợp

Để lựa chọn quạt hút công nghiệp phù hợp, doanh nghiệp không nên chỉ dựa vào công suất động cơ. Các thông số của toàn bộ hệ thống cần được tính toán đồng bộ.

Một số yếu tố quan trọng gồm:

• Lưu lượng khí cần hút.
• Áp suất hoặc cột áp yêu cầu.
• Chiều dài và kích thước đường ống.
• Số lượng co, cút và phụ kiện trên đường ống.
• Đặc tính của dòng khí.
• Nhiệt độ vận hành.
• Nồng độ bụi hoặc hóa chất.
• Vật liệu chế tạo quạt.
• Điều kiện lắp đặt và vận hành.

Đối với hệ thống hút khí hóa chất hoặc khí thải ăn mòn, cần đặc biệt chú ý đến vật liệu của cánh quạt, vỏ quạt, trục, đường ống và các phụ kiện liên quan.

Một chiếc quạt có công suất lớn chưa chắc tạo ra hiệu quả hút tốt nếu không phù hợp với lưu lượng, áp suất và trở lực thực tế của hệ thống.

6. Kết Luận

Quạt hút công nghiệp là thiết bị quan trọng trong các hệ thống thông gió, hút bụi, hút hơi hóa chất và xử lý khí thải. Tùy vào lưu lượng, áp suất, đặc tính dòng khí và môi trường làm việc, doanh nghiệp có thể lựa chọn quạt ly tâm, quạt hướng trục hoặc quạt chuyên dụng chống ăn mòn.

Để hệ thống hoạt động ổn định, việc lựa chọn quạt cần được thực hiện đồng bộ với thiết kế chụp hút, đường ống và thiết bị xử lý. Đặc biệt với các hệ thống khí thải công nghiệp, cần tính toán chính xác từ nguồn phát sinh đến điểm xả để đảm bảo hiệu quả thu gom, xử lý và vận hành lâu dài.

---
