Quạt Ly Tâm Truyền Động Gián Tiếp Phù Hợp Với Những Điều Kiện Nào?

Quạt ly tâm truyền động gián tiếp là thiết bị thông gió công nghiệp sử dụng cơ cấu truyền động trung gian, phổ biến nhất là dây curoa và puly, để truyền lực từ động cơ đến cánh quạt. So với dòng truyền động trực tiếp, thiết kế này cho phép linh hoạt hơn trong việc bố trí motor, điều chỉnh tỷ số truyền và đáp ứng một số điều kiện vận hành đặc thù.

Vậy quạt ly tâm truyền động gián tiếp phù hợp với những môi trường nào? Khi nào nên sử dụng dòng quạt này thay vì quạt ly tâm truyền động trực tiếp? Để đưa ra lựa chọn chính xác, doanh nghiệp cần xem xét cấu tạo truyền động, vị trí lắp motor, nhiệt độ khí, yêu cầu bảo trì và đặc tính của hệ thống hút hoặc cấp khí. Bài viết dưới đây sẽ phân tích chi tiết từng yếu tố để giúp bạn lựa chọn thiết bị phù hợp.

1. Cấu tạo truyền động của quạt ly tâm truyền động gián tiếp

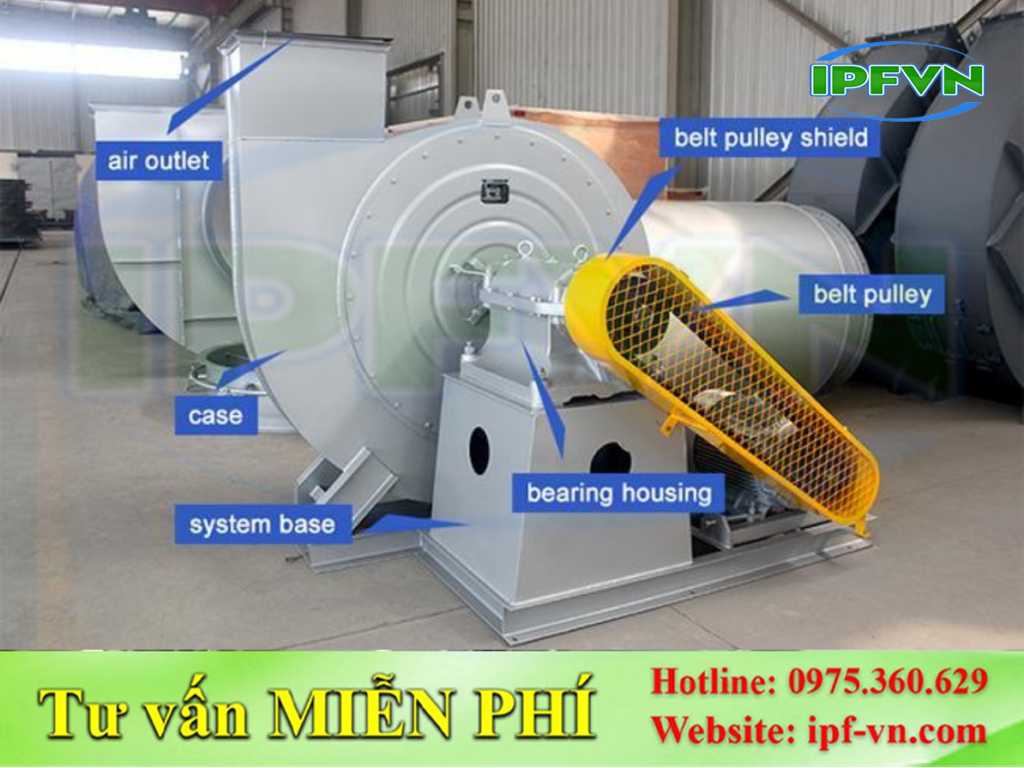

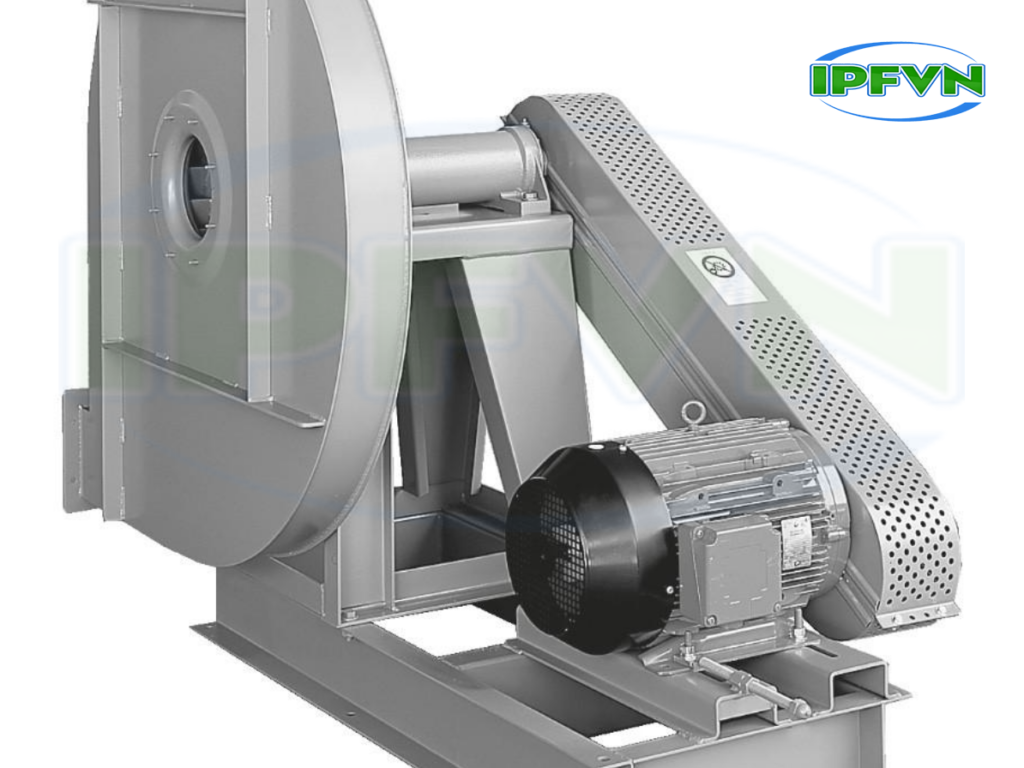

Cấu tạo truyền động của quạt ly tâm truyền động gián tiếp

Điểm khác biệt quan trọng của quạt ly tâm truyền động gián tiếp nằm ở cơ cấu truyền lực giữa động cơ và cánh quạt. Thay vì gắn cánh trực tiếp lên trục động cơ, thiết bị sử dụng bộ truyền trung gian để truyền mô-men quay, nhờ đó có thể điều chỉnh tốc độ cánh quạt theo yêu cầu thiết kế.

1.1. Nguyên lý truyền động của quạt ly tâm truyền động gián tiếp

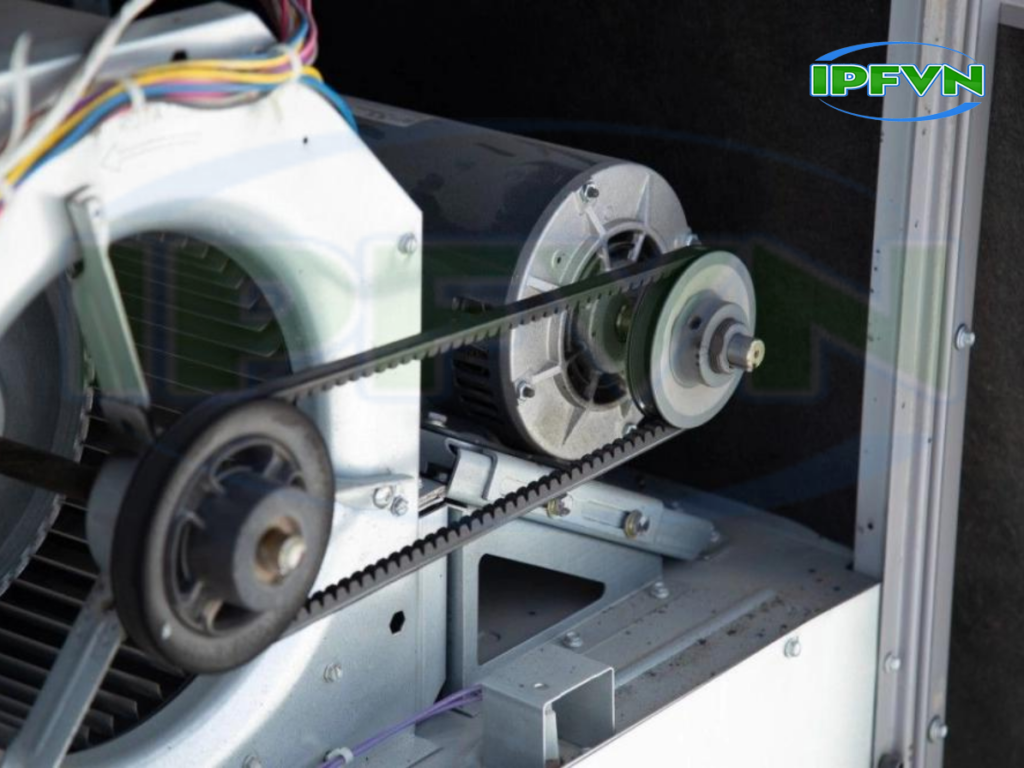

Nguyên lý truyền động của quạt ly tâm truyền động gián tiếp

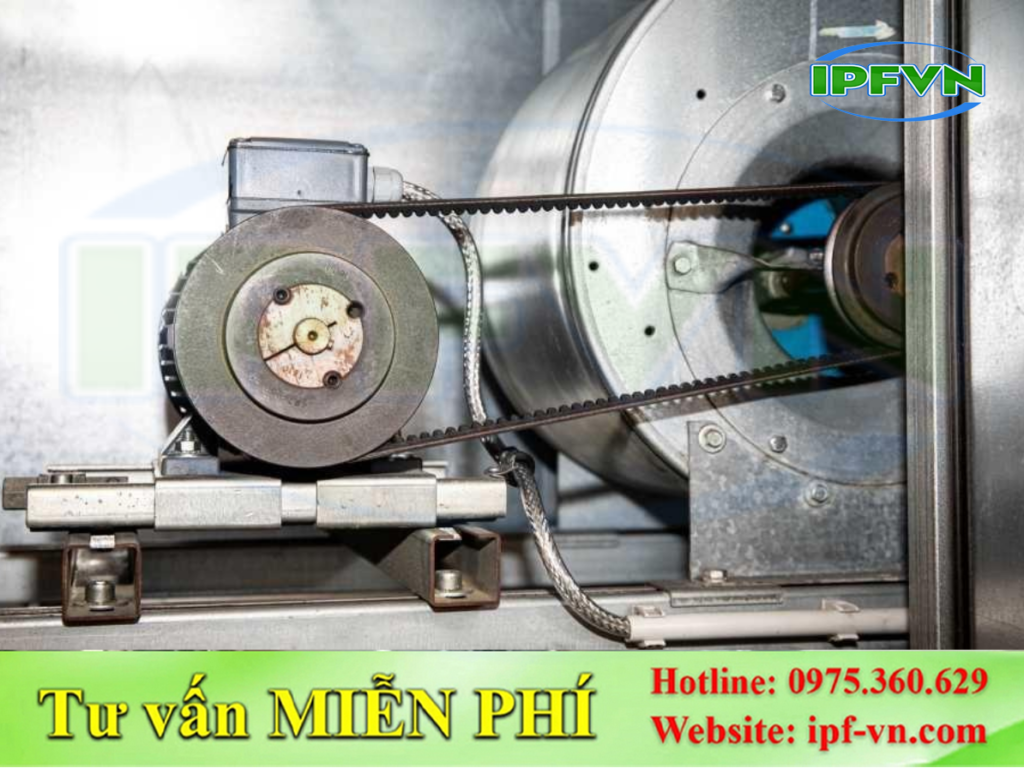

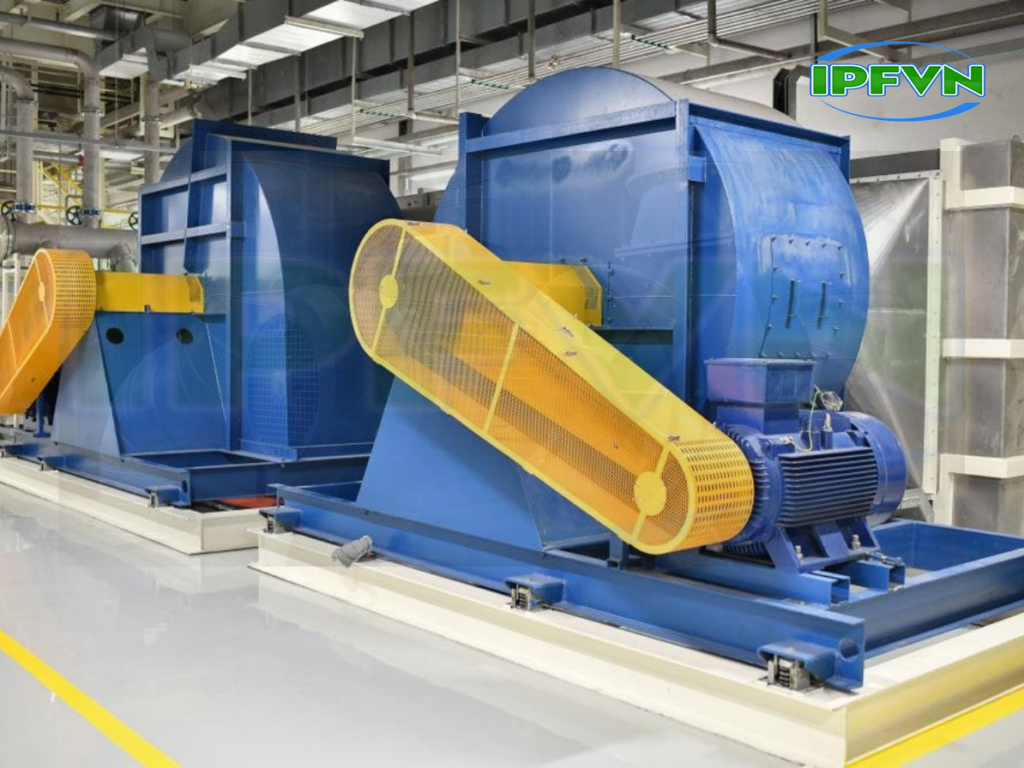

Ở cấu hình phổ biến, động cơ điện được lắp riêng với trục cánh quạt. Puly động cơ và puly quạt được kết nối bằng dây curoa. Khi động cơ quay, chuyển động được truyền qua dây đai đến puly gắn trên trục quạt, làm cánh quạt quay và tạo dòng khí ly tâm.

Quá trình vận hành gồm các bước cơ bản:

• Động cơ tạo chuyển động quay: Cung cấp năng lượng cơ học cho hệ thống.

• Puly động cơ truyền lực: Chuyển mô-men quay đến dây curoa.

• Dây curoa truyền chuyển động: Kết nối puly động cơ với puly trên trục quạt.

• Trục quạt làm quay cánh: Cánh quạt hút không khí vào tâm và đẩy khí ra phía ngoài.

• Vỏ quạt dẫn hướng dòng khí: Không khí được đưa đến cửa xả và đi vào hệ thống đường ống.

Tùy thiết kế, tỷ số đường kính puly có thể được lựa chọn để tạo tốc độ quay cánh quạt phù hợp với điểm làm việc. Tuy nhiên, việc thay đổi puly phải tuân thủ giới hạn tốc độ, công suất, độ bền cơ khí và yêu cầu cân bằng của nhà sản xuất.

1.2. Các bộ phận chính của quạt ly tâm truyền động gián tiếp

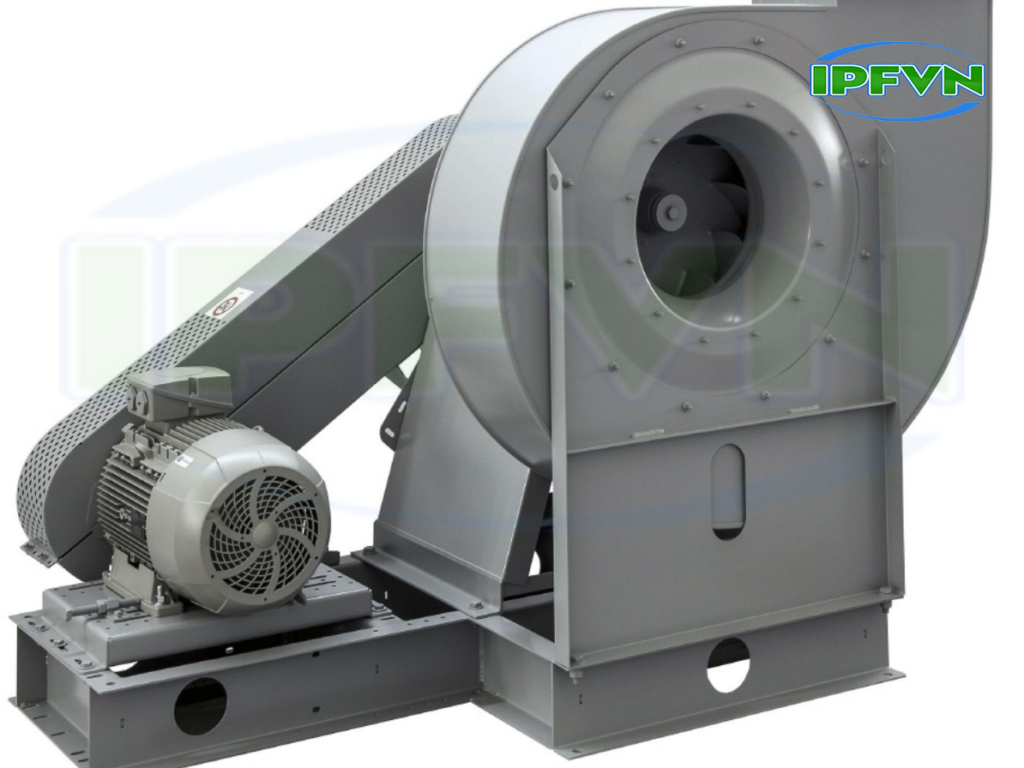

Các bộ phận chính của quạt ly tâm truyền động gián tiếp

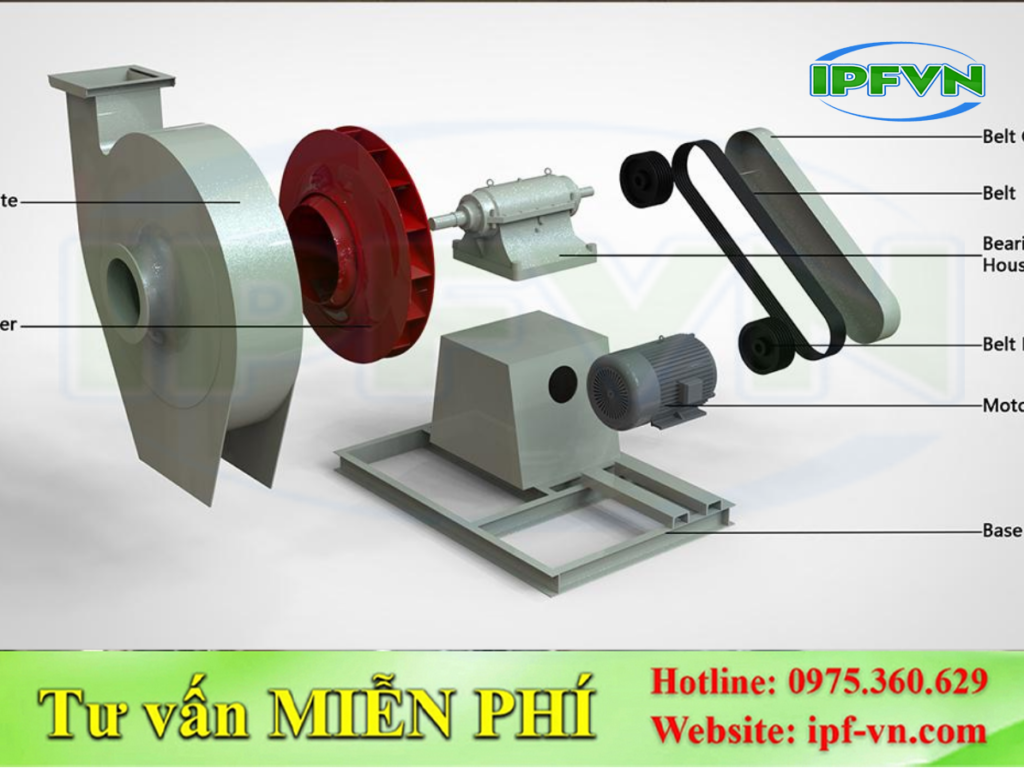

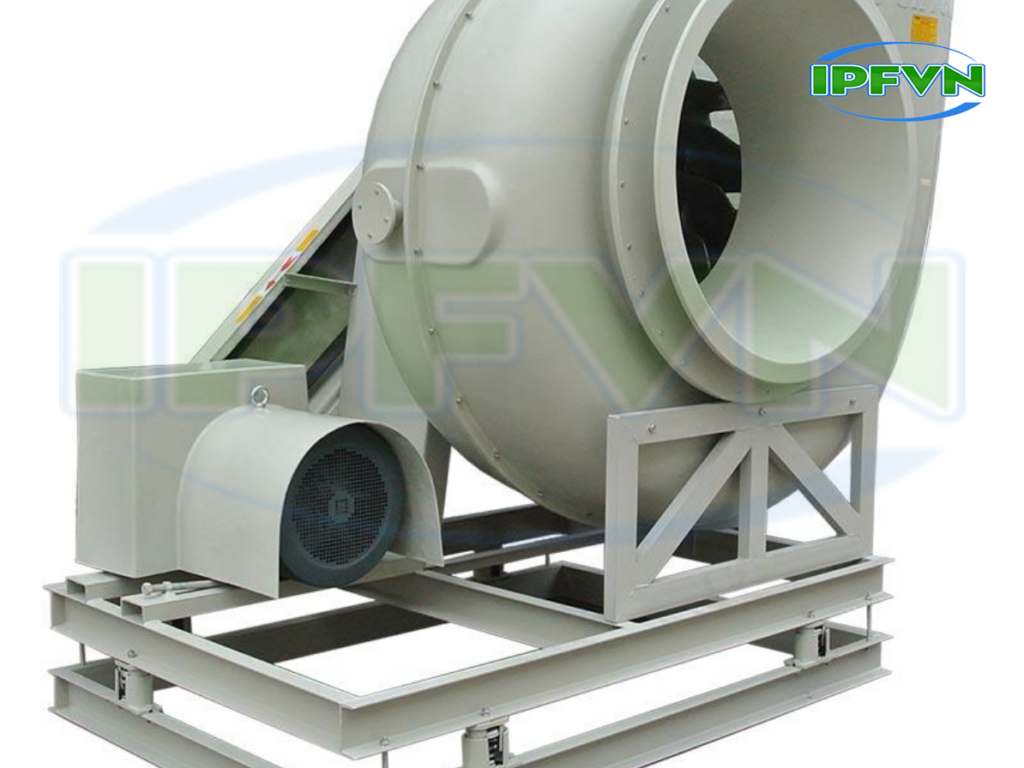

Một hệ thống quạt ly tâm truyền động gián tiếp thường bao gồm các thành phần sau:

• Động cơ điện: Cung cấp công suất để vận hành quạt.

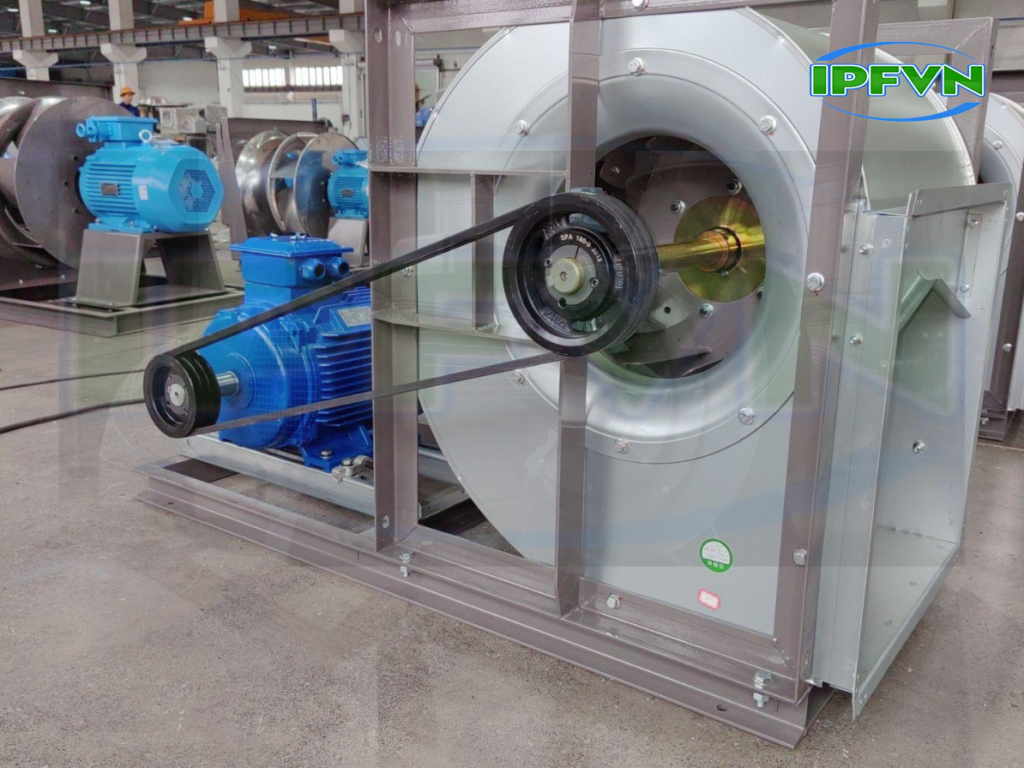

• Puly chủ động: Lắp trên trục động cơ, truyền chuyển động đến dây curoa.

• Puly bị động: Lắp trên trục quạt, nhận chuyển động từ dây đai.

• Dây curoa: Truyền lực giữa hai puly.

• Trục quạt và ổ bi: Hỗ trợ cánh quạt quay ổn định.

• Cánh quạt ly tâm: Tạo áp suất và lưu lượng khí.

• Vỏ quạt: Thu gom và dẫn hướng dòng khí.

• Bệ đỡ, khung bảo vệ và phụ kiện: Giúp cố định thiết bị, bảo vệ bộ truyền và hỗ trợ bảo trì.

Tùy ứng dụng, quạt có thể sử dụng cánh cong về phía trước, cánh cong về phía sau hoặc cánh hướng kính. Mỗi kiểu cánh có đặc tính khí động học khác nhau, vì vậy cần lựa chọn dựa trên lưu lượng, áp suất và tính chất dòng khí cần vận chuyển.

1.3. Khả năng điều chỉnh tốc độ nhờ bộ truyền đai

Khả năng điều chỉnh tốc độ nhờ bộ truyền đai

Một ưu điểm của quạt ly tâm truyền động gián tiếp là có thể thay đổi tỷ số truyền bằng cách sử dụng puly phù hợp. Nhờ đó, tốc độ quay của cánh quạt có thể được thiết lập theo yêu cầu lưu lượng và áp suất mà không nhất thiết phải thay đổi tốc độ động cơ.

Ví dụ, trong một hệ thống hút khí nhà xưởng, nếu cần điều chỉnh điểm làm việc, đơn vị kỹ thuật có thể tính toán lại tỷ số truyền để lựa chọn puly thích hợp. Việc điều chỉnh cần dựa trên thông số thiết kế và kiểm tra giới hạn của trục, ổ bi, cánh quạt và động cơ.

Đối với hệ thống thường xuyên thay đổi lưu lượng, doanh nghiệp cũng có thể cân nhắc sử dụng biến tần kết hợp với động cơ phù hợp. Khi đó, cần đánh giá đồng thời tốc độ động cơ, tỷ số truyền và giới hạn vận hành của toàn bộ cụm quạt.

2. Bố trí motor trong quạt ly tâm truyền động gián tiếp

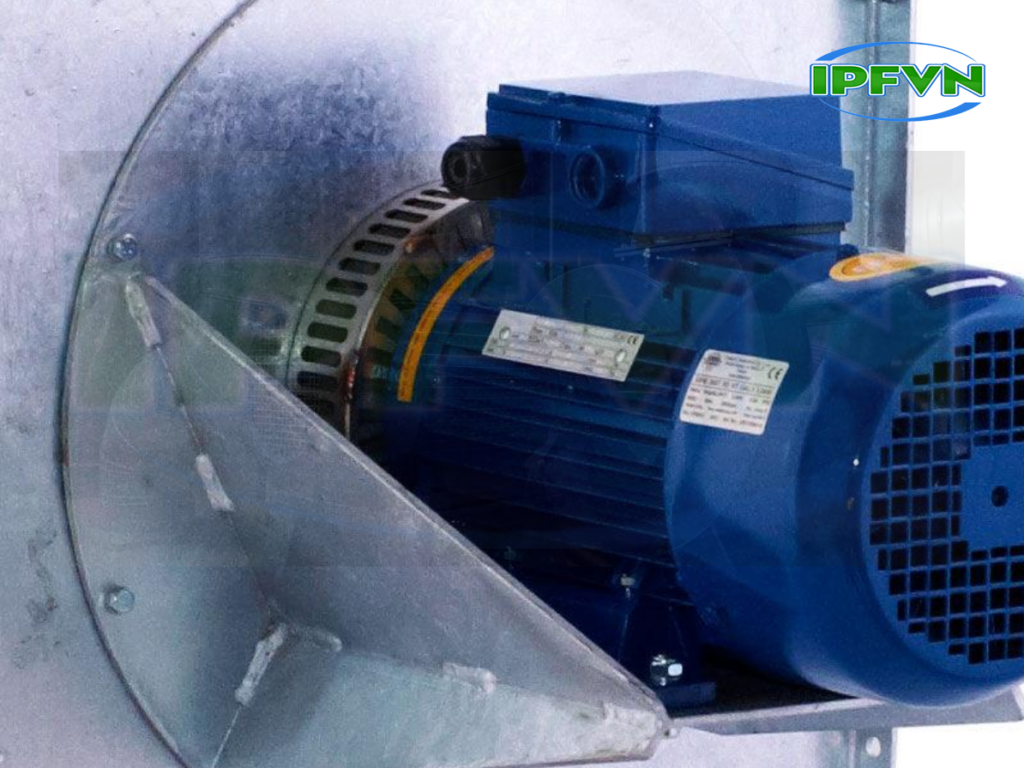

Bố trí motor trong quạt ly tâm truyền động gián tiếp

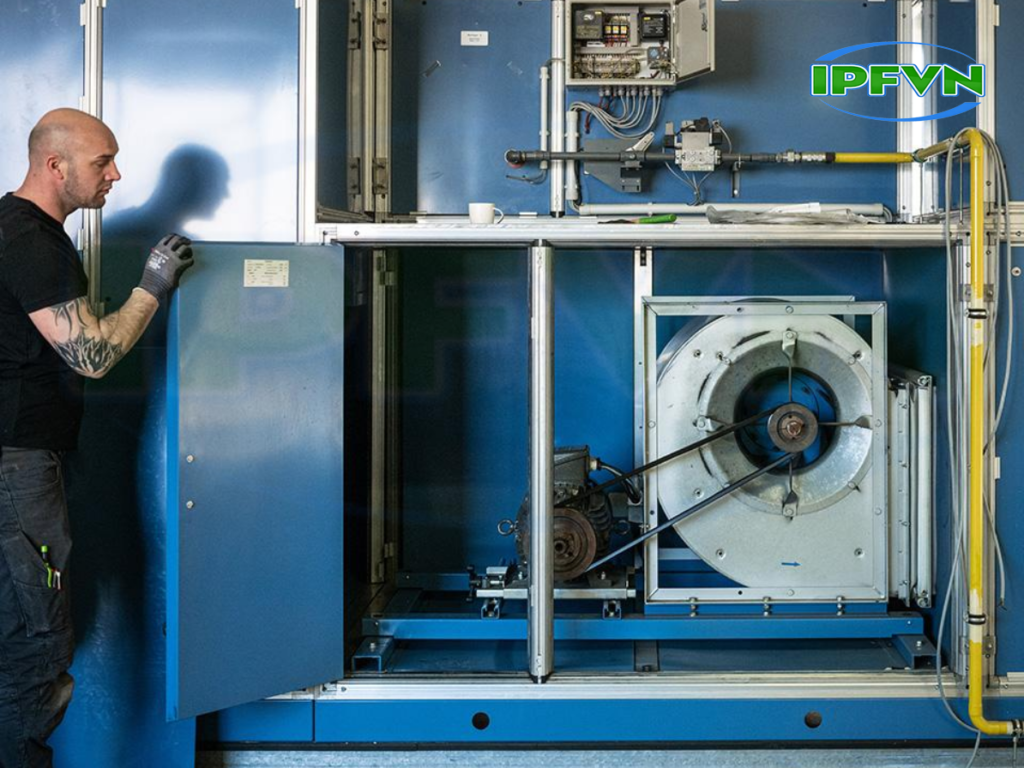

Vị trí đặt motor ảnh hưởng đến khả năng tiếp xúc với dòng khí, mức độ thuận tiện khi bảo trì và cách bố trí thiết bị trong nhà xưởng. Đây là một trong những lý do quạt ly tâm truyền động gián tiếp được cân nhắc trong các ứng dụng có điều kiện lắp đặt đặc biệt.

2.1. Motor được bố trí tách khỏi trục cánh quạt

Motor được bố trí tách khỏi trục cánh quạt

Khác với quạt truyền động trực tiếp, motor của quạt ly tâm truyền động gián tiếp được lắp riêng và kết nối với trục quạt thông qua bộ truyền đai hoặc cơ cấu truyền động tương ứng.

Cách bố trí này tạo sự linh hoạt trong thiết kế bệ đỡ và vị trí đặt động cơ. Trong một số cấu hình, motor có thể được đặt ở vị trí ít chịu ảnh hưởng trực tiếp từ dòng khí nóng hoặc khí có tính ăn mòn hơn so với phương án đặt motor sát cụm cánh.

Tuy nhiên, việc tách motor khỏi trục cánh quạt không đồng nghĩa với việc động cơ được cách ly hoàn toàn khỏi môi trường nguy hiểm. Nhiệt độ môi trường, hơi hóa chất, độ ẩm và điều kiện thông gió tại vị trí lắp motor vẫn phải được đánh giá.

2.2. Lợi ích của việc bố trí motor linh hoạt

Lợi ích của việc bố trí motor linh hoạt

Khả năng bố trí motor riêng có thể mang lại một số lợi ích trong hệ thống công nghiệp:

• Thuận tiện hơn khi thiết kế khung đỡ và không gian bảo trì.

• Cho phép lựa chọn vị trí motor phù hợp với mặt bằng.

• Hỗ trợ thiết kế một số hệ thống vận chuyển khí có nhiệt độ cao, nếu cấu hình tổng thể đáp ứng yêu cầu.

• Tạo điều kiện tiếp cận động cơ để kiểm tra hoặc thay thế trong một số kiểu lắp đặt.

• Linh hoạt hơn khi lựa chọn tỷ số truyền theo yêu cầu vận hành.

Các lợi ích này phụ thuộc vào thiết kế cụ thể của quạt. Khi lựa chọn, cần xem xét cả khoảng cách bảo trì, hướng đặt trục, vị trí cửa hút – xả và khả năng tiếp cận bộ truyền đai.

2.3. Những lưu ý khi thiết kế vị trí lắp motor

Những lưu ý khi thiết kế vị trí lắp motor

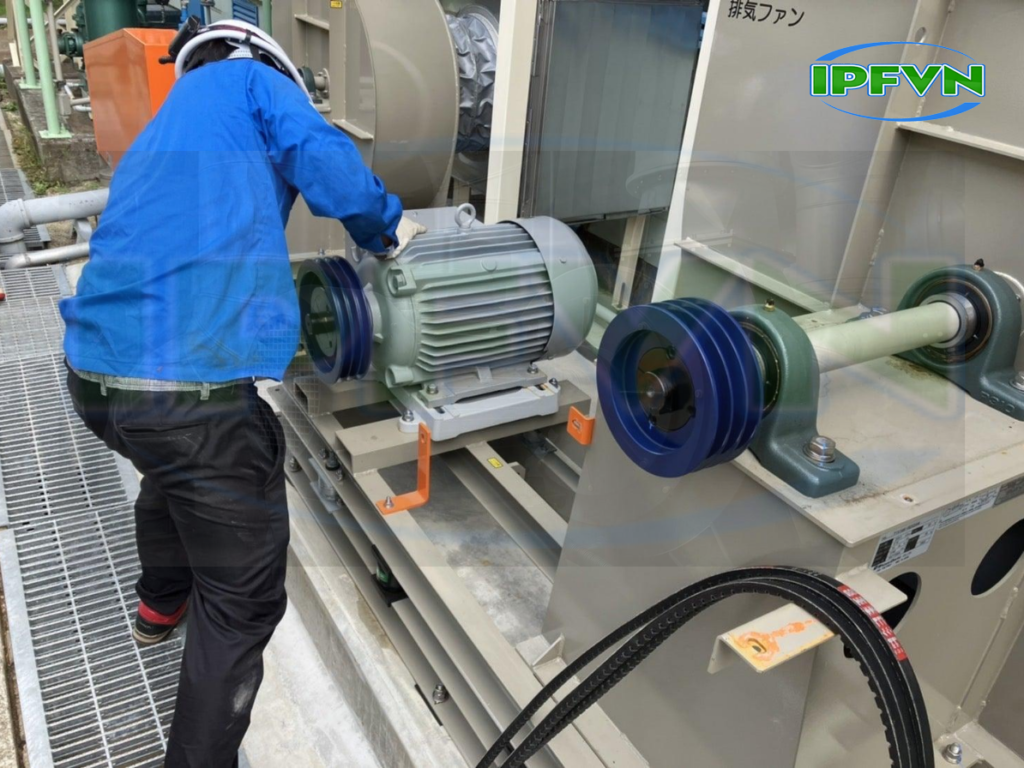

Khi lắp quạt ly tâm truyền động gián tiếp, cần bảo đảm motor và bộ truyền được đặt trên kết cấu đủ cứng vững. Bệ đỡ phải hạn chế rung động, đồng thời giữ cho hai puly nằm đúng mặt phẳng và dây curoa có độ căng theo yêu cầu.

Ngoài ra, cần lưu ý:

• Có không gian để kiểm tra và thay dây curoa.

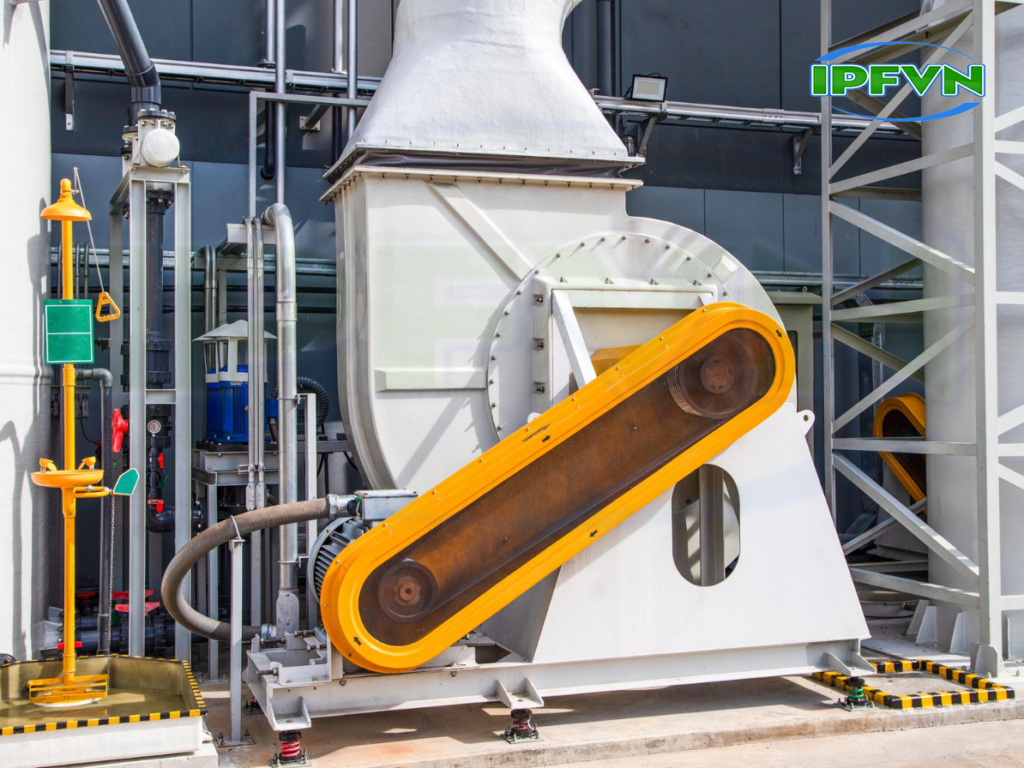

• Có tấm che bảo vệ bộ truyền để hạn chế nguy cơ cuốn kẹt.

• Bảo đảm động cơ được thông gió và tản nhiệt đúng thiết kế.

• Tránh vị trí có nguy cơ ngập nước hoặc tích tụ hóa chất.

• Bố trí nguồn điện và thiết bị điều khiển thuận tiện cho việc cô lập khi bảo trì.

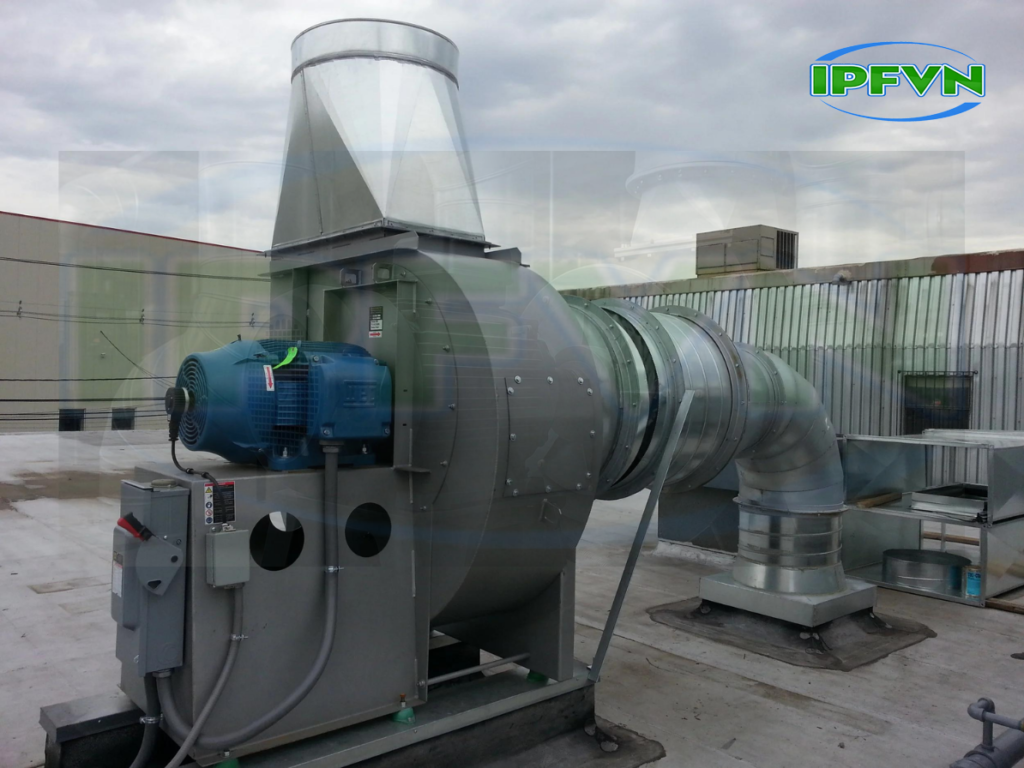

Nếu quạt được lắp ngoài trời hoặc trong môi trường ăn mòn, cần lựa chọn cấp bảo vệ động cơ, vật liệu kết cấu và biện pháp chống tác động môi trường phù hợp.

3. Điều kiện nhiệt độ phù hợp với quạt ly tâm truyền động gián tiếp

Điều kiện nhiệt độ phù hợp với quạt ly tâm truyền động gián tiếp

Nhiệt độ dòng khí là yếu tố quan trọng khi lựa chọn quạt công nghiệp. Trong một số ứng dụng có khí nóng, quạt ly tâm truyền động gián tiếp có thể mang lại lợi thế về bố trí motor, nhưng chỉ khi toàn bộ cấu hình được thiết kế phù hợp với nhiệt độ thực tế.

3.1. Ứng dụng hút khí nóng trong nhà xưởng

Ứng dụng hút khí nóng trong nhà xưởng

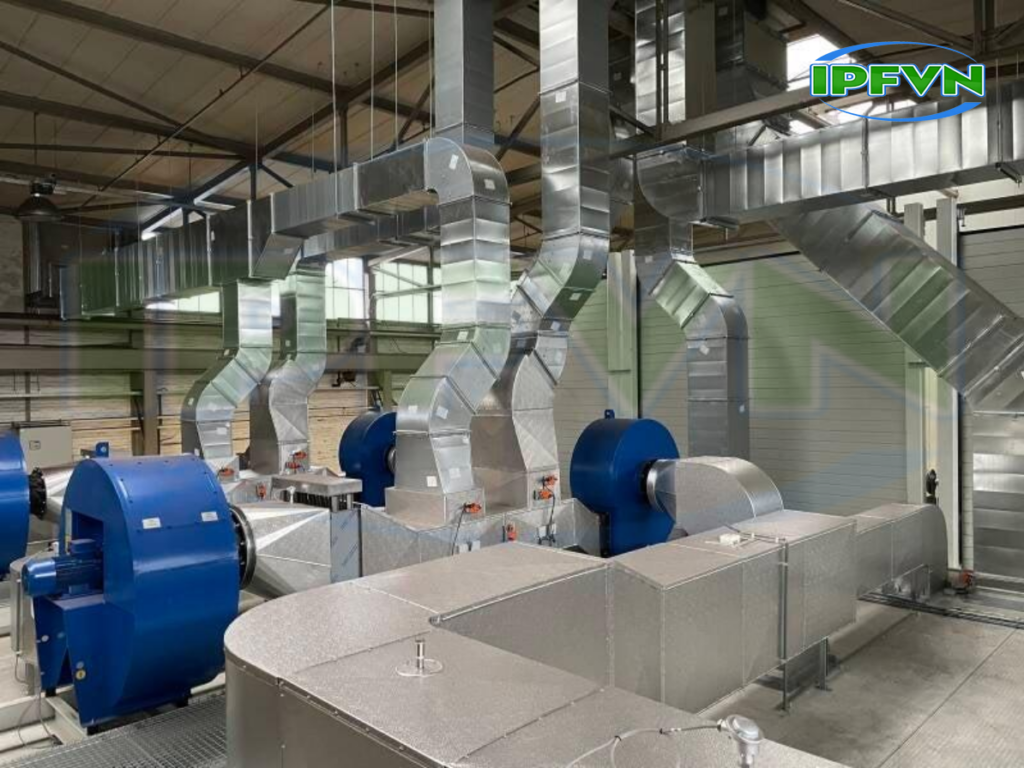

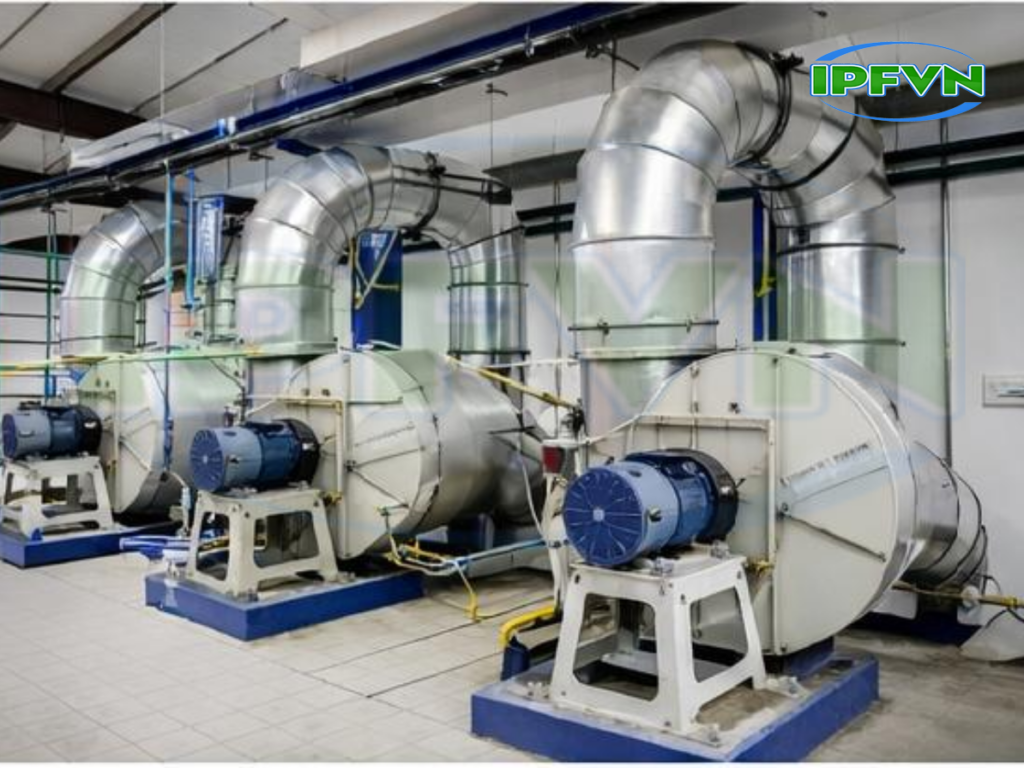

Một số quy trình công nghiệp tạo ra dòng khí nóng như sấy, gia nhiệt, xử lý nhiệt hoặc thoát khí từ thiết bị sản xuất. Với những ứng dụng này, cần xác định nhiệt độ khí trung bình, nhiệt độ cực đại, thời gian duy trì nhiệt và khả năng xuất hiện các đợt tăng nhiệt đột ngột.

Quạt ly tâm truyền động gián tiếp có thể được xem xét khi cần bố trí động cơ tách khỏi khu vực dòng khí nóng. Tuy nhiên, hiệu quả bảo vệ motor còn phụ thuộc vào kết cấu quạt, chiều dài trục, thiết kế ổ bi, cách tản nhiệt và điều kiện môi trường xung quanh.

Không nên lựa chọn quạt chỉ dựa trên việc motor được đặt riêng. Cần yêu cầu nhà sản xuất xác nhận giới hạn nhiệt độ khí cho phép của model cụ thể và điều kiện lắp đặt tương ứng.

3.2. Lựa chọn vật liệu theo nhiệt độ vận hành

Lựa chọn vật liệu theo nhiệt độ vận hành

Khi làm việc với khí nóng, không chỉ động cơ mà toàn bộ cụm quạt đều chịu ảnh hưởng của nhiệt độ. Các bộ phận cần được đánh giá gồm vỏ quạt, cánh quạt, trục, ổ bi, gioăng và các chi tiết liên kết.

Nếu sử dụng vật liệu kim loại, cần kiểm tra khả năng chịu nhiệt, độ bền cơ học và mức độ ăn mòn trong môi trường khí thực tế. Với quạt chế tạo từ nhựa PP, PVC hoặc FRP, cần đặc biệt chú ý giới hạn nhiệt độ và khả năng duy trì tính chất cơ học của vật liệu.

Đối với khí nóng có chứa hóa chất, việc lựa chọn phải đồng thời đáp ứng yêu cầu chịu nhiệt và tương thích hóa học. Không nên mặc định một loại vật liệu phù hợp với hóa chất ở nhiệt độ thường sẽ tiếp tục phù hợp khi nhiệt độ tăng cao.

3.3. Đánh giá điều kiện nhiệt độ liên tục và nhiệt độ đột biến

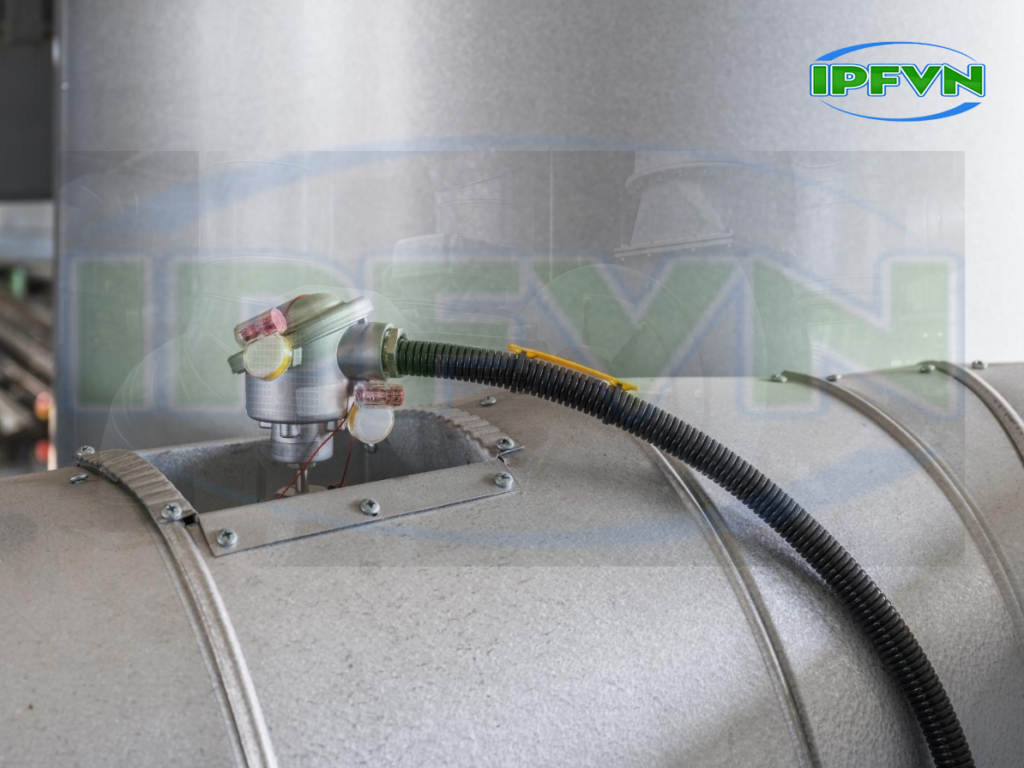

Đánh giá điều kiện nhiệt độ liên tục và nhiệt độ đột biến

Trong vận hành thực tế, nhiệt độ khí có thể thay đổi theo từng giai đoạn sản xuất. Một hệ thống có nhiệt độ trung bình tương đối thấp vẫn có thể phát sinh các đợt tăng nhiệt vượt giới hạn cho phép của quạt.

Vì vậy, khi đặt hàng cần cung cấp cả nhiệt độ vận hành bình thường và nhiệt độ cao nhất có thể xảy ra. Nếu quy trình có hiện tượng khởi động nóng, dừng máy đột ngột hoặc thay đổi nhiệt độ theo mẻ, cần thông báo rõ cho nhà cung cấp.

Đồng thời, cần kiểm tra khả năng chịu nhiệt của dây curoa, ổ bi, mỡ bôi trơn và các chi tiết truyền động. Nhiệt độ môi trường cao có thể làm giảm tuổi thọ dây đai hoặc ảnh hưởng đến điều kiện bôi trơn, ngay cả khi motor đã được đặt cách xa dòng khí chính.

4. Bảo trì quạt ly tâm truyền động gián tiếp

Bảo trì quạt ly tâm truyền động gián tiếp

Bộ truyền đai giúp tăng tính linh hoạt khi thiết kế, nhưng cũng tạo thêm các hạng mục cần kiểm tra định kỳ. Bảo trì đúng cách là điều kiện quan trọng để duy trì hiệu suất, hạn chế rung động và tránh sự cố dừng máy.

4.1. Kiểm tra dây curoa và puly định kỳ

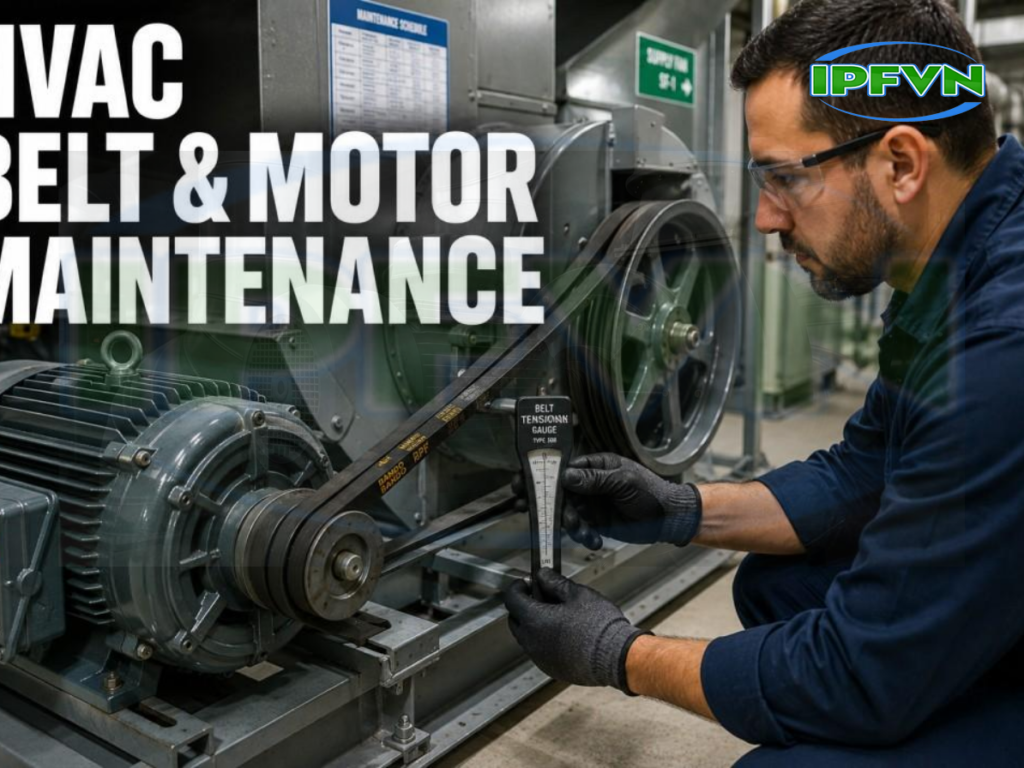

Kiểm tra dây curoa và puly định kỳ

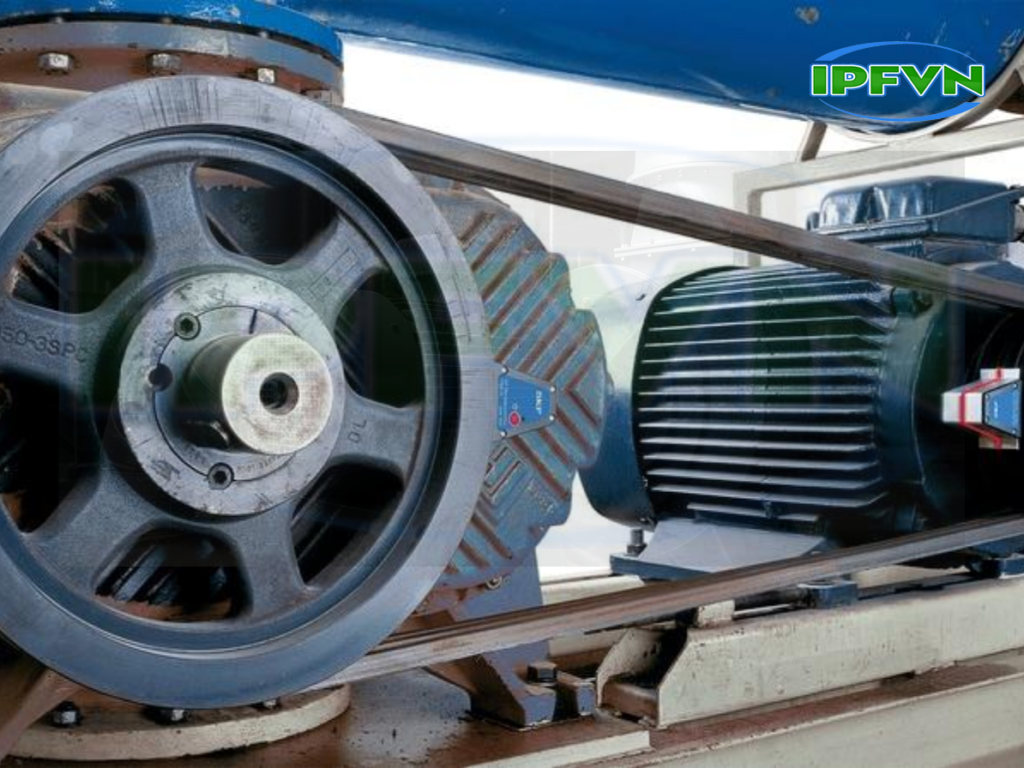

Dây curoa là bộ phận chịu tải trong quá trình truyền lực. Sau thời gian sử dụng, dây có thể bị giãn, nứt, mòn hoặc giảm khả năng truyền mô-men. Nếu độ căng không phù hợp, dây có thể trượt, gây giảm tốc độ quạt và làm tăng nhiệt tại bộ truyền.

Khi bảo trì, cần kiểm tra:

• Tình trạng bề mặt dây curoa.

• Độ căng dây theo hướng dẫn của nhà sản xuất.

• Độ mòn và tình trạng rãnh puly.

• Độ đồng phẳng giữa các puly.

• Bu lông cố định puly và các chi tiết liên kết.

• Tình trạng tấm che bảo vệ bộ truyền.

Không nên siết dây curoa quá căng vì có thể làm tăng tải lên trục và ổ bi. Việc điều chỉnh hoặc thay dây cần tuân thủ quy trình kỹ thuật và thực hiện sau khi đã cô lập nguồn năng lượng an toàn.

4.2. Kiểm tra ổ bi, trục và cánh quạt

Kiểm tra ổ bi, trục và cánh quạt

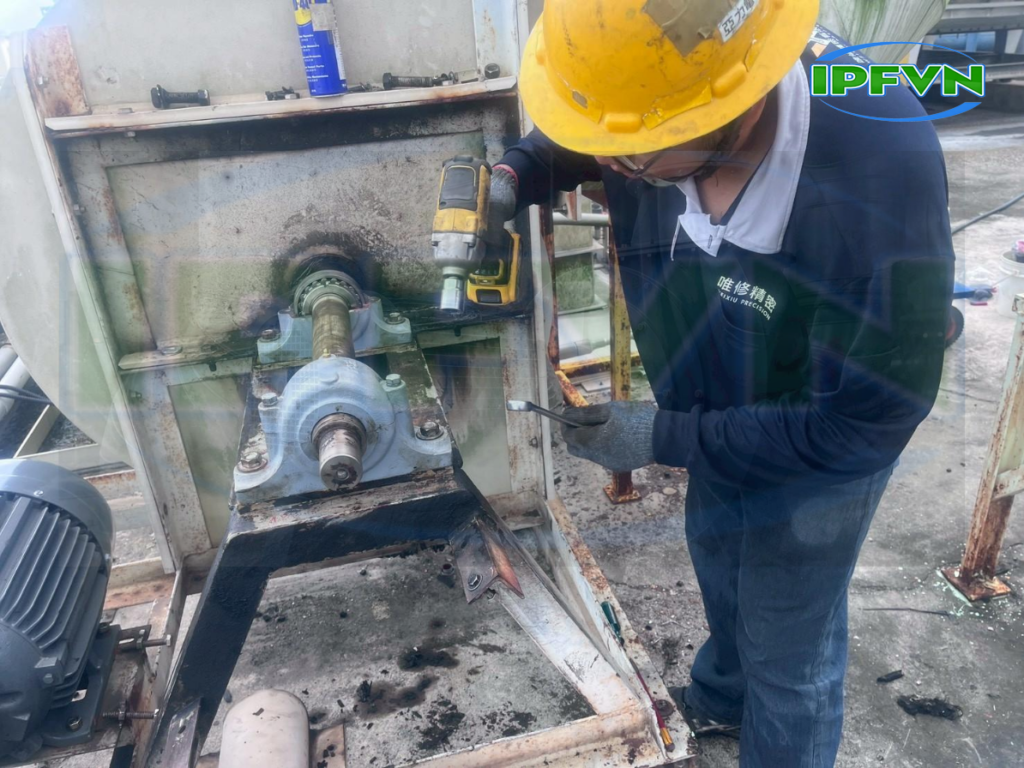

Ngoài bộ truyền đai, trục quạt và ổ bi cũng cần được kiểm tra thường xuyên. Các dấu hiệu như rung động tăng, tiếng ồn bất thường, nhiệt độ ổ bi cao hoặc lưu lượng giảm có thể cho thấy thiết bị đang gặp vấn đề.

Cánh quạt cần được kiểm tra tình trạng bám bụi, ăn mòn, biến dạng hoặc hư hỏng. Lớp bụi bám không đồng đều có thể làm mất cân bằng động và gây rung mạnh khi quạt quay ở tốc độ cao.

Tùy môi trường sử dụng, kế hoạch bảo trì nên quy định rõ tần suất kiểm tra và tiêu chí thay thế linh kiện. Với quạt vận hành liên tục hoặc làm việc trong môi trường nhiều bụi, hơi ẩm và hóa chất, cần xây dựng lịch kiểm tra phù hợp với mức độ rủi ro thực tế.

4.3. Bảo trì motor và hệ thống điện

Bảo trì motor và hệ thống điện

Motor cần được kiểm tra theo hướng dẫn của nhà sản xuất, bao gồm tình trạng cách điện, đấu nối điện, khả năng thông gió và nhiệt độ vận hành. Nếu động cơ có dấu hiệu quá nhiệt hoặc phát ra tiếng ồn bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

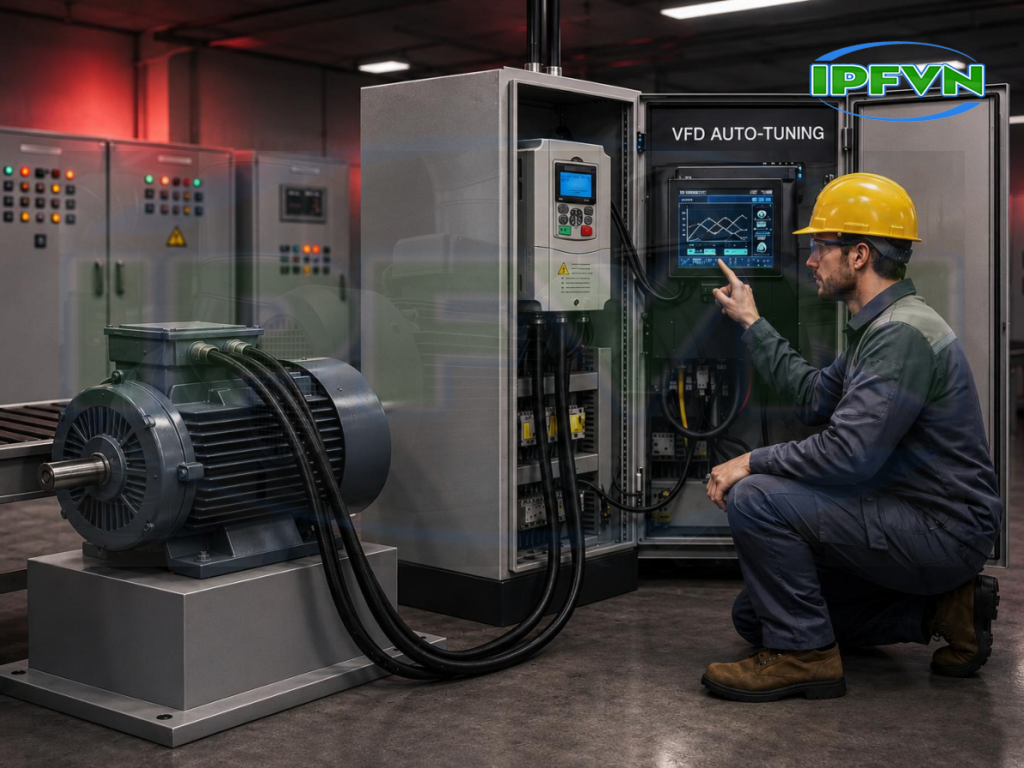

Đối với hệ thống sử dụng biến tần, cần kiểm tra cài đặt tốc độ và các chức năng bảo vệ liên quan. Việc thay đổi tần số hoặc tỷ số truyền phải nằm trong giới hạn cho phép của động cơ, bộ truyền và cụm cánh quạt.

Trước khi thực hiện bất kỳ công việc bảo trì nào, cần dừng quạt, cô lập nguồn điện, ngăn khả năng khởi động ngoài ý muốn và xác nhận thiết bị đã dừng hoàn toàn. Nếu dòng khí chứa hóa chất nguy hiểm, cần áp dụng thêm quy trình cô lập đường ống và kiểm soát khí tồn dư.

4.4. Xây dựng kế hoạch bảo trì theo điều kiện sử dụng

Xây dựng kế hoạch bảo trì theo điều kiện sử dụng

Không có một chu kỳ bảo trì duy nhất phù hợp cho mọi loại quạt. Tần suất kiểm tra phụ thuộc vào thời gian hoạt động, tốc độ quay, nhiệt độ, mức độ bụi bẩn, tính ăn mòn và hướng dẫn của nhà sản xuất.

Doanh nghiệp nên lập hồ sơ theo dõi gồm thời gian vận hành, kết quả kiểm tra dây đai, độ rung, nhiệt độ ổ bi, tình trạng động cơ và các lần thay thế linh kiện. Dữ liệu này giúp phát hiện xu hướng xuống cấp và chủ động lên kế hoạch bảo trì trước khi xảy ra sự cố.

5. Khi nào nên chọn quạt ly tâm truyền động gián tiếp?

Khi nào nên chọn quạt ly tâm truyền động gián tiếp?

Quạt ly tâm truyền động gián tiếp phù hợp với nhiều ứng dụng công nghiệp, nhưng cần lựa chọn dựa trên đặc tính hệ thống thay vì chỉ dựa vào ưu điểm của cơ cấu truyền động.

5.1. Khi cần linh hoạt về tốc độ và tỷ số truyền



Khi cần linh hoạt về tốc độ và tỷ số truyền

Nếu hệ thống yêu cầu tốc độ cánh quạt khác với tốc độ định mức của động cơ, truyền động gián tiếp có thể giúp thiết lập tỷ số truyền phù hợp thông qua lựa chọn puly. Điều này hữu ích trong các ứng dụng cần điều chỉnh điểm làm việc theo yêu cầu thiết kế.

Tuy nhiên, thay đổi tỷ số truyền không thể thực hiện tùy ý. Cần kiểm tra giới hạn tốc độ của cánh, tải trọng trục, khả năng truyền công suất của dây curoa và đặc tính động cơ trước khi điều chỉnh.

5.2. Khi cần bố trí motor tách khỏi dòng khí

Khi cần bố trí motor tách khỏi dòng khí

Trong một số hệ thống hút khí nóng hoặc khí có tính ăn mòn, việc bố trí motor tách khỏi khu vực dòng khí có thể giúp giảm mức độ tiếp xúc trực tiếp với môi trường bất lợi.

Dù vậy, đây không phải giải pháp bảo đảm an toàn tuyệt đối. Nếu khí có nguy cơ cháy nổ, độc tính cao hoặc khả năng ăn mòn mạnh, cần đánh giá toàn bộ thiết bị và thiết kế hệ thống theo yêu cầu an toàn tương ứng.

5.3. Khi hệ thống có yêu cầu vận hành công nghiệp liên tục

Khi hệ thống có yêu cầu vận hành công nghiệp liên tục

Với các hệ thống vận hành nhiều ca, quạt cần được lựa chọn theo tải làm việc, độ bền cơ khí và khả năng bảo trì. Truyền động gián tiếp có thể phù hợp khi doanh nghiệp chấp nhận kiểm tra dây curoa định kỳ để đổi lấy sự linh hoạt trong thiết kế và điều chỉnh tốc độ.

Ngược lại, nếu ưu tiên kết cấu đơn giản và giảm công việc bảo trì bộ truyền, quạt ly tâm truyền động trực tiếp có thể là lựa chọn đáng cân nhắc khi đáp ứng được điểm làm việc yêu cầu.

5.4. So sánh quạt truyền động gián tiếp và truyền động trực tiếp

So sánh quạt truyền động gián tiếp và truyền động trực tiếp

Tiêu chí	Quạt truyền động gián tiếp	Quạt truyền động trực tiếp
Cơ cấu truyền lực	Có bộ truyền trung gian, phổ biến là dây curoa và puly	Cánh quạt kết nối trực tiếp với trục động cơ
Điều chỉnh tốc độ	Có thể thay đổi tỷ số truyền bằng puly phù hợp	Thường phụ thuộc tốc độ động cơ hoặc bộ điều khiển tốc độ
Bố trí motor	Linh hoạt hơn trong một số cấu hình	Motor gắn trực tiếp với cụm cánh
Bảo trì	Cần kiểm tra dây đai, puly và căn chỉnh	Không cần bảo trì dây curoa và puly
Không gian lắp đặt	Cần chừa chỗ cho bộ truyền	Thường gọn hơn
Ứng dụng	Hệ thống cần tỷ số truyền hoặc cách bố trí motor phù hợp	Hệ thống ưu tiên kết cấu gọn và ít chi tiết truyền động

Khi lựa chọn giữa hai dòng quạt, doanh nghiệp nên so sánh lưu lượng, áp suất, hiệu suất, mức tiêu thụ điện, yêu cầu bảo trì và điều kiện môi trường. Không có loại truyền động nào tối ưu cho mọi ứng dụng.

6. Kết luận

Quạt ly tâm truyền động gián tiếp là giải pháp đáng cân nhắc cho những hệ thống công nghiệp cần linh hoạt về tỷ số truyền, bố trí motor riêng hoặc đáp ứng điều kiện vận hành đặc thù. Cơ cấu dây curoa và puly giúp điều chỉnh tốc độ cánh quạt theo thiết kế, nhưng đồng thời làm phát sinh các hạng mục bảo trì cần được quản lý định kỳ.

Để chọn đúng quạt ly tâm truyền động gián tiếp, doanh nghiệp cần xác định lưu lượng, áp suất, nhiệt độ khí, thành phần môi trường và chế độ vận hành. Bên cạnh đó, cần kiểm tra giới hạn vật liệu, vị trí lắp motor, khả năng tiếp cận bảo trì và yêu cầu an toàn của toàn bộ hệ thống.

Nếu ưu tiên kết cấu gọn và giảm bảo trì bộ truyền, quạt truyền động trực tiếp có thể phù hợp hơn trong những điều kiện nhất định. Ngược lại, khi cần điều chỉnh tỷ số truyền hoặc bố trí motor linh hoạt, dòng truyền động gián tiếp có thể mang lại lợi thế. Lựa chọn dựa trên thông số kỹ thuật và điều kiện thực tế sẽ giúp hệ thống hoạt động ổn định, an toàn và tối ưu chi phí lâu dài.



---
