Quạt Ly Tâm Và Quạt Hướng Trục Khác Nhau Như Thế Nào?

Quạt ly tâm và quạt hướng trục đều được sử dụng phổ biến trong hệ thống thông gió, hút khí và xử lý môi trường công nghiệp nhưng có sự khác biệt rõ rệt về cấu tạo, hướng dòng khí, khả năng tạo áp suất và phạm vi ứng dụng. Quạt ly tâm thường phù hợp với hệ thống có trở lực lớn và yêu cầu áp suất cao, trong khi quạt hướng trục có ưu thế về lưu lượng lớn, kết cấu gọn và phù hợp với các hệ thống thông gió có trở lực thấp.

Quạt ly tâm và quạt hướng trục

1. Cấu Tạo Quạt Ly Tâm Và Quạt Hướng Trục

Cấu Tạo Quạt Ly Tâm Và Quạt Hướng Trục

Điểm khác biệt đầu tiên giữa hai loại quạt nằm ở cấu tạo và hướng chuyển động của dòng khí.

1.1. Cấu Tạo Quạt Ly Tâm

Quạt ly tâm có cấu tạo gồm các bộ phận chính như vỏ quạt, cánh quạt, trục, động cơ và hệ thống truyền động.

Dòng khí thường đi vào tâm của bánh công tác, sau đó được cánh quạt tăng tốc và đẩy ra theo phương vuông góc với trục quay.

Vỏ quạt thường có dạng xoắn ốc nhằm thu gom và định hướng dòng khí sau khi ra khỏi bánh công tác.

Tùy ứng dụng, cánh quạt ly tâm có thể được thiết kế với nhiều dạng khác nhau để đáp ứng yêu cầu về lưu lượng, áp suất, khả năng vận chuyển bụi hoặc đặc tính của dòng khí.

1.2. Cấu Tạo Quạt Hướng Trục

Quạt hướng trục có cấu tạo tương đối đơn giản, thường gồm cánh quạt, động cơ, khung hoặc vỏ quạt và các bộ phận bảo vệ.

Dòng khí đi vào và ra khỏi quạt gần như song song với trục quay.

Do không cần sử dụng vỏ xoắn ốc như quạt ly tâm, quạt hướng trục thường có kết cấu gọn và thuận tiện khi lắp đặt trong các hệ thống thông gió nhà xưởng.

1.3. So Sánh Về Cấu Tạo

Tiêu chí	Quạt ly tâm	Quạt hướng trục
Hướng dòng khí	Vào tâm, ra theo phương vuông góc trục	Gần song song với trục
Vỏ quạt	Thường dạng xoắn ốc	Thường dạng trụ hoặc khung
Kết cấu	Phức tạp hơn	Đơn giản, gọn hơn
Khả năng tạo áp suất	Cao	Thường thấp hơn
Ứng dụng điển hình	Hút bụi, khí thải, hóa chất	Thông gió, làm mát

2. So Sánh Lưu Lượng Quạt Ly Tâm Và Quạt Hướng Trục

So Sánh Lưu Lượng Quạt Ly Tâm Và Quạt Hướng Trục

Lưu lượng là thông số thể hiện lượng không khí mà quạt có thể vận chuyển trong một đơn vị thời gian. Đây là một trong những yếu tố quan trọng khi lựa chọn quạt cho hệ thống công nghiệp.

2.1. Lưu Lượng Của Quạt Ly Tâm

Quạt ly tâm có thể được thiết kế cho nhiều mức lưu lượng khác nhau. Tuy nhiên, thế mạnh của loại quạt này không chỉ nằm ở lưu lượng mà còn ở khả năng duy trì dòng khí khi hệ thống có nhiều trở lực.

Quạt ly tâm thường được lựa chọn cho các hệ thống có đường ống dài, nhiều co cút hoặc kết nối với thiết bị xử lý như cyclone, lọc bụi, tháp hấp thụ và các thiết bị môi trường khác.

2.2. Lưu Lượng Của Quạt Hướng Trục

Quạt hướng trục thường có ưu thế về khả năng tạo lưu lượng lớn với kết cấu tương đối gọn.

Loại quạt này phù hợp với các ứng dụng cần trao đổi một lượng lớn không khí trong không gian rộng, chẳng hạn như nhà xưởng, kho hàng, khu vực sản xuất hoặc hệ thống làm mát.

Tuy nhiên, khi hệ thống có trở lực tăng cao, khả năng duy trì lưu lượng của quạt hướng trục có thể không phù hợp bằng quạt ly tâm được thiết kế cho điều kiện tương ứng.

2.3. Không Nên Chọn Quạt Chỉ Dựa Vào Lưu Lượng

Một sai lầm phổ biến là lựa chọn quạt dựa trên lưu lượng mà bỏ qua áp suất.

Ví dụ, một hệ thống có yêu cầu lưu lượng lớn nhưng đường ống dài, nhiều co cút và có thiết bị xử lý khí sẽ tạo ra tổng trở lực đáng kể. Trong trường hợp này, quạt phải đáp ứng đồng thời cả lưu lượng và áp suất yêu cầu.

Do đó, thông số quạt cần được xác định dựa trên điểm làm việc thực tế của toàn bộ hệ thống.

3. So Sánh Áp Suất Quạt Ly Tâm Và Quạt Hướng Trục

So Sánh Áp Suất Quạt Ly Tâm Và Quạt Hướng Trục

Nếu lưu lượng cho biết quạt vận chuyển bao nhiêu khí thì áp suất thể hiện khả năng của quạt trong việc thắng trở lực của hệ thống.

3.1. Quạt Ly Tâm Có Khả Năng Tạo Áp Suất Cao

Một trong những ưu điểm nổi bật của quạt ly tâm là khả năng tạo áp suất tương đối cao.

Nhờ đặc điểm chuyển hướng và gia tốc dòng khí, quạt ly tâm có thể đáp ứng tốt các hệ thống có trở lực lớn.

Các trường hợp thường gặp gồm:

• Đường ống dẫn khí dài.

• Hệ thống có nhiều co, cút và van.

• Hệ thống hút bụi.

• Hệ thống hút hơi hóa chất.

• Hệ thống xử lý khí thải.

• Hệ thống có thiết bị lọc hoặc tháp xử lý.

3.2. Quạt Hướng Trục Phù Hợp Với Trở Lực Thấp

Quạt hướng trục thường phát huy hiệu quả tốt khi cần lưu lượng lớn nhưng tổng trở lực của hệ thống không quá cao.

Một số ứng dụng phổ biến là thông gió nhà xưởng, hút khí nóng, trao đổi không khí và làm mát khu vực sản xuất.

Khi sử dụng quạt hướng trục cho hệ thống có trở lực lớn, cần kiểm tra đường đặc tính của quạt để đảm bảo thiết bị vẫn đạt được điểm làm việc mong muốn.

3.3. Áp Suất Ảnh Hưởng Đến Việc Chọn Quạt Như Thế Nào?

Tổng áp suất cần thiết của quạt phải được tính toán từ toàn bộ hệ thống, bao gồm tổn thất trên:

• Chụp hút.

• Đường ống.

• Co và cút.

• Van.

• Bộ lọc.

• Tháp xử lý.

• Thiết bị tách giọt.

• Ống xả và các phụ kiện khác.

Nếu chọn quạt có áp suất không đủ, hệ thống có thể không đạt lưu lượng thiết kế tại các điểm hút.

Ngược lại, lựa chọn quạt có áp suất quá cao so với nhu cầu có thể làm tăng chi phí đầu tư và tiêu thụ năng lượng.

4. Ứng Dụng Của Quạt Ly Tâm Và Quạt Hướng Trục

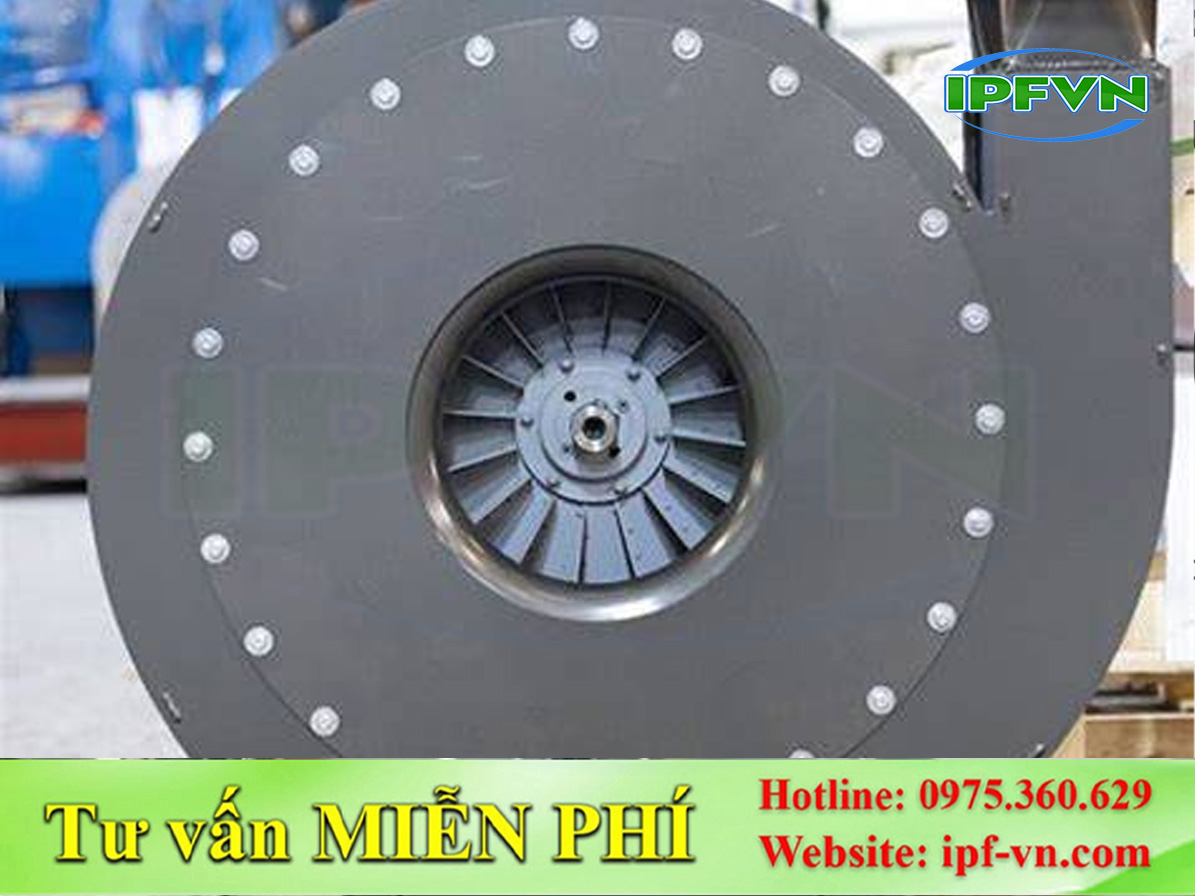

Ứng Dụng Của Quạt Ly Tâm Và Quạt Hướng Trục

Do có đặc tính vận hành khác nhau, hai loại quạt thường được sử dụng cho những nhóm ứng dụng riêng.

4.1. Ứng Dụng Của Quạt Ly Tâm

Quạt ly tâm thường được sử dụng trong các hệ thống yêu cầu áp suất cao hoặc có nhiều trở lực.

Một số ứng dụng phổ biến gồm:

• Hệ thống hút bụi công nghiệp.

• Hệ thống hút khí thải.

• Hệ thống hút hơi hóa chất.

• Hệ thống thông gió có đường ống dài.

• Hệ thống xử lý khí thải.

• Hệ thống cấp và hút khí cho dây chuyền sản xuất.

Đối với dòng khí chứa hóa chất ăn mòn, quạt ly tâm có thể được chế tạo bằng vật liệu phù hợp như PP, FRP/composite hoặc các vật liệu chuyên dụng khác tùy điều kiện vận hành.

4.2. Ứng Dụng Của Quạt Hướng Trục

Quạt hướng trục thường được sử dụng trong những trường hợp cần lưu lượng lớn và trở lực hệ thống tương đối thấp.

Các ứng dụng phổ biến gồm:

• Thông gió nhà xưởng.

• Hút khí nóng.

• Hút khí tù đọng.

• Thông gió kho hàng.

• Làm mát khu vực sản xuất.

• Trao đổi không khí trong không gian lớn.

Ưu điểm của quạt hướng trục là thiết kế gọn, dễ bố trí và có thể đáp ứng nhu cầu trao đổi không khí với lưu lượng lớn.

4.3. Khi Nào Nên Dùng Quạt Ly Tâm?

Quạt ly tâm thường là lựa chọn phù hợp khi hệ thống có trở lực cao hoặc cần duy trì áp suất đáng kể.

Đặc biệt trong hệ thống hút bụi và xử lý khí thải, dòng khí phải đi qua nhiều thiết bị trước khi ra môi trường nên việc tính toán áp suất quạt là yếu tố rất quan trọng.

4.4. Khi Nào Nên Dùng Quạt Hướng Trục?

Quạt hướng trục phù hợp hơn khi mục tiêu chính là trao đổi và di chuyển một lượng lớn không khí trong điều kiện trở lực thấp.

Đây là lựa chọn phổ biến cho thông gió nhà xưởng, hút khí nóng và làm mát không gian sản xuất.

5. Quạt Ly Tâm Hay Quạt Hướng Trục Tốt Hơn?

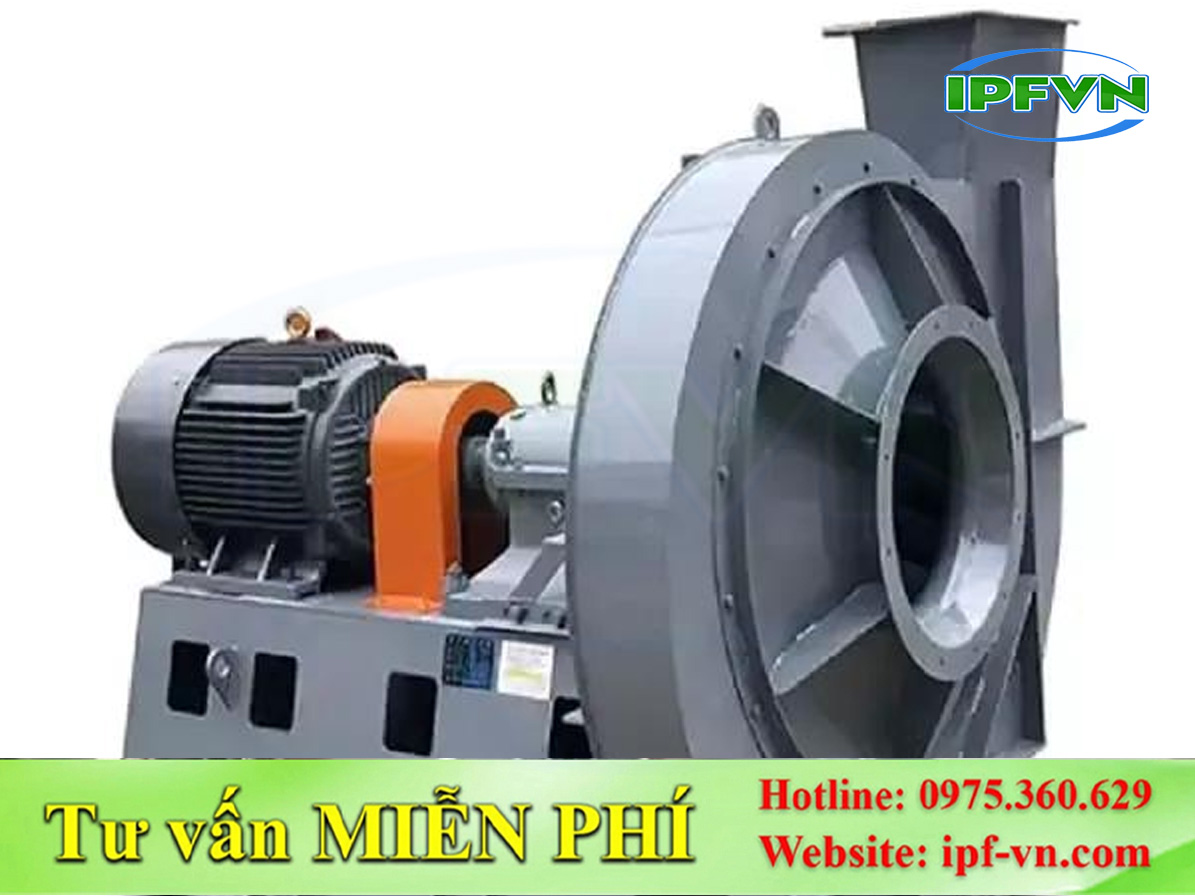

Quạt Ly Tâm Hay Quạt Hướng Trục Tốt Hơn?

Không thể khẳng định quạt ly tâm tốt hơn hay quạt hướng trục tốt hơn trong mọi trường hợp. Hai loại quạt được thiết kế cho những điều kiện vận hành khác nhau.

Nếu hệ thống cần áp suất cao, có nhiều trở lực hoặc phải đưa khí qua thiết bị xử lý, quạt ly tâm thường là lựa chọn phù hợp.

Nếu hệ thống cần lưu lượng lớn, kết cấu gọn và trở lực thấp, quạt hướng trục thường có nhiều lợi thế.

Việc lựa chọn cần dựa trên điểm làm việc thực tế thay vì chỉ dựa vào công suất động cơ hoặc kích thước quạt.

6. Bảng So Sánh Quạt Ly Tâm Và Quạt Hướng Trục

Bảng So Sánh Quạt Ly Tâm Và Quạt Hướng Trục

Tiêu chí	Quạt ly tâm	Quạt hướng trục
Hướng dòng khí	Vào tâm, ra theo phương vuông góc trục	Gần song song với trục
Lưu lượng	Đa dạng, phù hợp nhiều hệ thống	Thường có ưu thế về lưu lượng lớn
Áp suất	Có khả năng tạo áp suất cao	Thường phù hợp áp suất thấp đến trung bình
Trở lực hệ thống	Phù hợp trở lực cao	Phù hợp trở lực thấp
Đường ống	Phù hợp hệ thống đường ống phức tạp	Phù hợp hệ thống đơn giản hơn
Kích thước	Thường lớn và kết cấu phức tạp hơn	Gọn và đơn giản hơn
Hút bụi	Phù hợp với nhiều hệ thống	Tùy thiết kế, không phải lựa chọn phổ biến nhất
Hút khí thải	Phù hợp	Có thể sử dụng tùy hệ thống
Thông gió nhà xưởng	Có thể sử dụng	Rất phổ biến
Hút khí nóng	Có thể sử dụng	Phổ biến trong ứng dụng phù hợp

7. Những Yếu Tố Cần Xác Định Trước Khi Chọn Quạt

Để lựa chọn đúng giữa quạt ly tâm và quạt hướng trục, cần xác định các thông số của hệ thống trước khi đặt mua hoặc chế tạo quạt.

7.1. Xác Định Lưu Lượng Khí

Lưu lượng cần đáp ứng đủ nhu cầu hút hoặc thông gió tại các vị trí sử dụng. Với hệ thống nhiều điểm hút, cần tính toán tổng lưu lượng và chế độ vận hành của từng nhánh.

7.2. Tính Tổng Trở Lực

Tổng trở lực của hệ thống quyết định áp suất mà quạt phải tạo ra. Cần tính cả tổn thất trên đường ống, phụ kiện và thiết bị xử lý.

7.3. Xác Định Đặc Tính Dòng Khí

Cần xác định dòng khí là không khí thông thường, khí nóng, bụi, hơi ẩm hay khí chứa hóa chất.

Đối với khí ăn mòn, cần lựa chọn vật liệu quạt phù hợp. Đối với khí chứa bụi, cần xem xét khả năng mài mòn và cấu tạo cánh.

7.4. Xem Xét Điều Kiện Lắp Đặt

Không gian lắp đặt, vị trí quạt, hướng hút – xả, nguồn điện, khả năng bảo trì và điều kiện môi trường cũng ảnh hưởng đến việc lựa chọn loại quạt.

8. Kết Luận

Quạt ly tâm và quạt hướng trục có sự khác biệt rõ rệt về cấu tạo, hướng dòng khí, khả năng tạo áp suất và ứng dụng.

Quạt ly tâm thường phù hợp với hệ thống có trở lực cao, đường ống phức tạp, hút bụi, hút khí thải và các hệ thống xử lý môi trường. Trong khi đó, quạt hướng trục thường phù hợp với thông gió, làm mát và các ứng dụng cần lưu lượng lớn với trở lực thấp.

Để lựa chọn đúng thiết bị, doanh nghiệp nên xác định đầy đủ lưu lượng, áp suất, đặc tính dòng khí và tổng trở lực của hệ thống trước khi lựa chọn quạt. Việc tính toán đồng bộ giúp quạt hoạt động đúng điểm làm việc, hạn chế tiêu hao năng lượng và đảm bảo hiệu quả của toàn bộ hệ thống.

---
