Quy trình lắp đặt, căn chỉnh và kiểm tra an toàn điện bộ lọc tĩnh điện
Đồng Hữu Cảnh - 13/10/2025
1. Giới thiệu về bộ lọc tĩnh điện và tầm quan trọng của lắp đặt chuẩn kỹ thuật

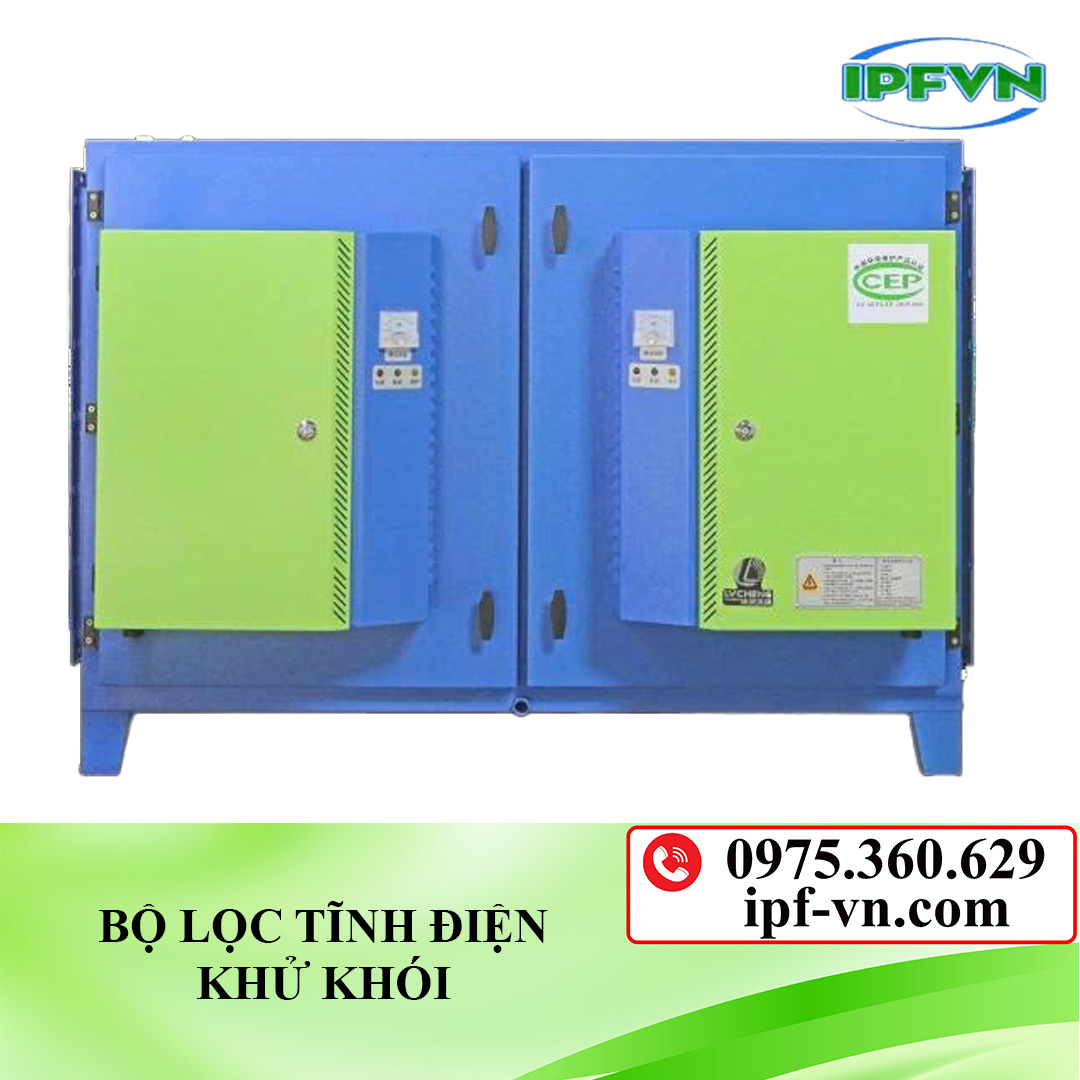

Bộ lọc tĩnh điện (Electrostatic Precipitator – ESP) là thiết bị sử dụng điện trường cao áp để ion hóa và thu bụi trong khí thải, giúp loại bỏ đến 98–99% hạt bụi mịn, dầu và khói công nghiệp.
Việc lắp đặt và căn chỉnh đúng kỹ thuật quyết định trực tiếp đến:
⏺️ Hiệu suất thu bụi của hệ thống.
⏺️ Độ ổn định và tuổi thọ của bản cực – bo mạch – bộ phát cao áp.
⏺️ Mức độ an toàn điện trong quá trình vận hành.
💡 Một sai sót nhỏ trong đấu nối hoặc căn chỉnh điện cực có thể làm giảm hiệu quả lọc hoặc gây phóng điện nguy hiểm.
2. Chuẩn bị trước khi lắp đặt bộ lọc tĩnh điện
a. Kiểm tra mặt bằng và vị trí lắp đặt
⏺️ Bề mặt nền phải phẳng, chắc chắn, chịu tải trọng ≥ 1500 kg/m².
⏺️ Khoảng cách an toàn tối thiểu với tường hoặc thiết bị khác: ≥ 1m để thao tác và bảo dưỡng.
⏺️ Vị trí lắp đặt cần có quạt hút ổn định và ống dẫn khí nối kín.
b. Kiểm tra thiết bị và phụ kiện
⏺️ Bộ lọc tĩnh điện gồm: buồng ion hóa, bản cực thu, bộ phát cao áp, bo điều khiển, quạt hút, ống nối.
⏺️ Đảm bảo các cực âm – dương, bản cực, thanh treo và khung đỡ không cong vênh, rỉ sét.
⏺️ Dây dẫn cao áp, tiếp địa và cầu dao phải đúng tiết diện (≥ 4 mm², lõi đồng).
c. Chuẩn bị dụng cụ chuyên dụng
⏺️ Đồng hồ đo điện trở cách điện (megohmmeter).
⏺️ Thiết bị đo điện áp cao, kìm đo dòng rò, đồng hồ vạn năng.
⏺️ Găng tay, giày, thảm cách điện và biển cảnh báo.
3. Quy trình lắp đặt bộ lọc tĩnh điện
Bước 1: Lắp đặt khung và buồng lọc
⏺️ Cố định thân ESP theo bản vẽ kỹ thuật.
⏺️ Lắp bản cực thu (cực dương) và bản cực phát (cực âm) song song, khoảng cách 10–15 mm.
⏺️ Siết chặt bu-lông, tránh cong lệch hoặc va chạm giữa các cực.
Bước 2: Lắp hệ thống xung rũ bụi
⏺️ Gắn ống khí nén, van điện từ và bo mạch điều khiển van rũ bụi.
⏺️ Đảm bảo vòi phun xung khí đặt đúng hướng về bản cực thu.
Bước 3: Đấu nối nguồn cao áp và tiếp địa
⏺️ Nối bộ phát cao áp DC (50–100 kV) đến buồng ion hóa qua cáp chuyên dụng.
⏺️ Nối đường tiếp địa riêng (R < 4 Ω) trực tiếp xuống nền bê tông, không chung với dây trung tính.
⏺️ Kiểm tra lại toàn bộ đầu nối, đảm bảo không lỏng hoặc chạm chập.
Bước 4: Đấu nối bo mạch điều khiển
⏺️ Lắp bo mạch điều khiển van rũ bụi FY-ZC-10A/16A/20A vào tủ điện điều khiển trung tâm.
⏺️ Cài đặt thời gian xung – khoảng cách xung – chu kỳ rũ bụi theo lưu lượng khí thực tế.
⏺️ Kết nối cảm biến áp suất, công tắc cửa, đèn báo và relay an toàn.
4. Căn chỉnh hệ thống trước khi vận hành
| Hạng mục | Phương pháp căn chỉnh | Kết quả đạt chuẩn |
|---|---|---|
| Khoảng cách bản cực | Kiểm tra bằng thước lá hoặc laser | Sai số ≤ ±1 mm |
| Điện áp ra cao áp | Đo bằng HV Meter | 50–90 kV (tùy thiết kế) |
| Dòng điện rò | Đo bằng ampe kìm cao áp | < 1 mA |
| Điện trở cách điện | Đo bằng megohmmeter | ≥ 50 MΩ |
| Tốc độ khí qua buồng lọc | Đo bằng anemometer | 1–2.5 m/s |
💡 Nếu điện áp thấp hoặc dòng rò cao → cần kiểm tra bụi ẩm, ẩm ướt hoặc ngắn mạch ở bản cực.
5. Kiểm tra an toàn điện và chạy thử hệ thống
a. Kiểm tra an toàn điện trước khi cấp nguồn
⏺️ Đảm bảo tất cả nắp che, cửa buồng, dây dẫn, tiếp địa được cố định.
⏺️ Bật nguồn mạch điều khiển trước, sau đó mới kích hoạt cao áp.
⏺️ Quan sát đèn báo HV – dòng xung – rò điện.
⏺️ Không đứng gần bộ phát cao áp khi đang hoạt động.
b. Chạy thử và đo hiệu suất lọc
Sau khi cấp điện, kiểm tra:
⏺️ Không có tia lửa, đánh hồ quang trong buồng.
⏺️ Dòng khí qua đều, không tắc nghẽn.
⏺️ Dòng điện và điện áp ổn định, biên độ dao động ≤ ±5%.
Đo nồng độ bụi đầu ra (sử dụng thiết bị đo PM) – đạt chuẩn QCVN 19:2009/BTNMT.
6. Bảo dưỡng định kỳ và an toàn vận hành
⏺️ Vệ sinh bản cực thu mỗi 3–6 tháng (tùy loại bụi).
⏺️ Kiểm tra dây cao áp, bo mạch và rơ-le mỗi tháng.
⏺️ Đo điện trở cách điện định kỳ để đảm bảo an toàn.
⏺️ Thay thế van điện từ, ống khí nếu xung yếu hoặc rò rỉ.
🎯 Tuân thủ tuyệt đối quy trình “ngắt điện – xả điện tích – khóa cơ” trước khi bảo trì.
7. Kết luận
Quy trình lắp đặt, căn chỉnh và kiểm tra an toàn điện là bước quan trọng nhất để bộ lọc tĩnh điện đạt hiệu suất 98–99% và vận hành ổn định lâu dài.
Thực hiện đúng kỹ thuật giúp tăng tuổi thọ bản cực, giảm tiêu thụ điện và tránh sự cố phóng điện nguy hiểm.
