Thiết Kế Hệ Thống Hút Khí Công Nghiệp Cần Quan Tâm Những Gì?

Thiết kế hệ thống hút khí công nghiệp là quá trình tính toán và lựa chọn đồng bộ từ vị trí phát sinh khí, chụp hút, lưu lượng, đường ống đến quạt hút và thiết bị xử lý. Một hệ thống được thiết kế đúng không chỉ giúp thu gom khí hiệu quả mà còn hạn chế khí ô nhiễm phát tán vào nhà xưởng, tối ưu điện năng và đảm bảo thiết bị hoạt động ổn định trong thời gian dài. Trong đó, xác định chính xác nguồn khí, tính lưu lượng, lựa chọn quạt và thiết kế đường ống là những yếu tố cần đặc biệt quan tâm.

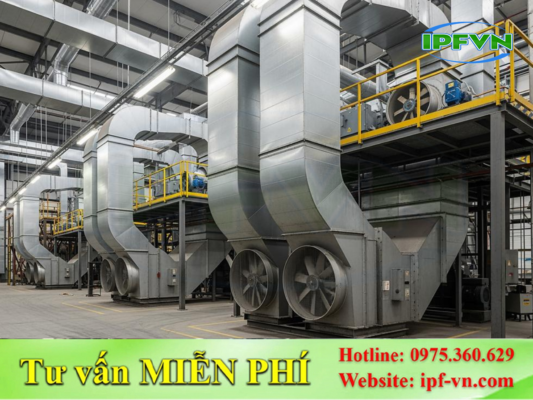

Thiết kế hệ thống hút khí công nghiệp

1. Xác Định Nguồn Khí Và Đặc Tính Khí Cần Hút

Trước khi lựa chọn thiết bị, cần khảo sát chính xác nguồn phát sinh và đặc tính của dòng khí. Đây là bước nền tảng quyết định phương án thiết kế hệ thống hút khí công nghiệp.

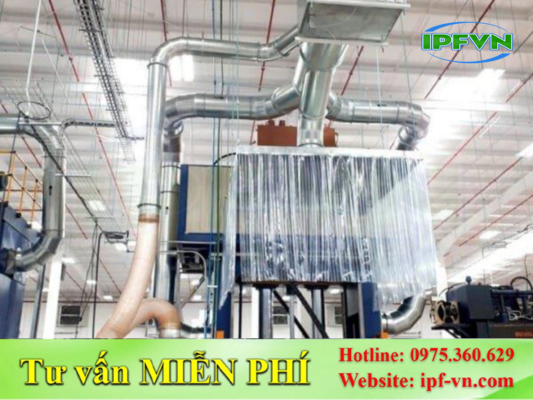

Xác Định Nguồn Khí Và Đặc Tính Khí Cần Hút

1.1. Xác Định Vị Trí Phát Sinh Khí

Khí có thể phát sinh từ bể hóa chất, dây chuyền sản xuất, lò gia nhiệt, máy móc, khu vực pha trộn hoặc các công đoạn xử lý nguyên liệu.

Mỗi nguồn phát sinh có cách thu gom khác nhau. Với nguồn phát sinh tập trung, có thể sử dụng chụp hút hoặc bao che cục bộ. Với nguồn phát sinh phân tán, cần nghiên cứu cách bố trí nhiều điểm hút để kiểm soát dòng khí.

Việc thu gom càng gần nguồn phát sinh càng giúp hạn chế khí lan truyền và giảm nhu cầu hút một lượng lớn không khí trong toàn bộ nhà xưởng.

1.2. Xác Định Thành Phần Và Nồng Độ Khí

Không nên thiết kế hệ thống chỉ dựa trên tên gọi chung như "khí thải" hay "khí hóa chất". Cần xác định thành phần cụ thể của dòng khí.

Một số dòng khí thường gặp gồm:

• Hơi axit như HCl, H₂SO₄ hoặc HNO₃.

• Khí SO₂ phát sinh từ quá trình đốt nhiên liệu.

• Hơi dung môi và hợp chất hữu cơ dễ bay hơi.

• Khí có mùi từ quá trình sản xuất.

• Bụi và hạt rắn lơ lửng.

• Hỗn hợp nhiều loại khí và hơi hóa chất.

Thành phần khí quyết định công nghệ xử lý, vật liệu đường ống, vật liệu quạt và loại thiết bị cần sử dụng.

1.3. Xác Định Nhiệt Độ Và Độ Ẩm

Nhiệt độ và độ ẩm ảnh hưởng trực tiếp đến khả năng ăn mòn cũng như lựa chọn vật liệu của hệ thống.

Dòng khí nóng có thể cần giải pháp làm nguội trước khi đưa vào một số thiết bị xử lý. Trong khi đó, dòng khí có độ ẩm cao và chứa hóa chất có thể làm tăng nguy cơ ăn mòn đường ống, quạt và thiết bị xử lý.

2. Tính Toán Lưu Lượng Hút Khí

Lưu lượng là một trong những thông số quan trọng nhất khi thiết kế hệ thống hút khí công nghiệp. Lưu lượng không phù hợp có thể khiến hệ thống hút không đạt yêu cầu hoặc tiêu thụ điện năng lớn hơn cần thiết.

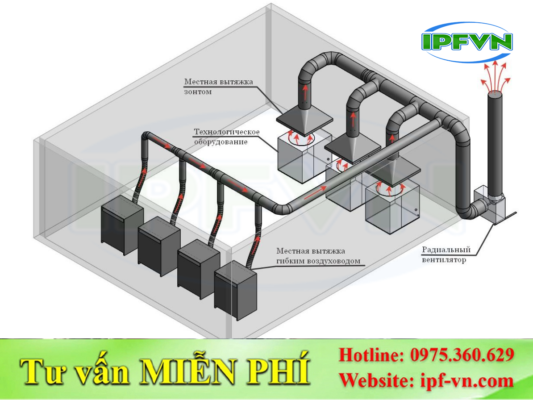

Tính Toán Lưu Lượng Hút Khí

2.1. Lưu Lượng Tại Từng Điểm Hút

Đối với hệ thống có nhiều nguồn phát sinh, cần xác định lưu lượng cần thiết tại từng điểm hút.

Lưu lượng phụ thuộc vào:

• Kích thước và hình dạng nguồn phát sinh.

• Khoảng cách giữa chụp hút và nguồn khí.

• Mức độ phát sinh khí.

• Điều kiện nhiệt độ.

• Hình dạng chụp hút.

• Yêu cầu kiểm soát khí tại khu vực làm việc.

Sau khi xác định từng điểm hút, tổng lưu lượng hệ thống được tính toán để lựa chọn đường ống và quạt phù hợp.

2.2. Tránh Thiết Kế Lưu Lượng Quá Thấp

Nếu lưu lượng hút không đủ, dòng khí ô nhiễm có thể không được bắt giữ hoàn toàn và phát tán ra khu vực sản xuất.

Đây là tình trạng thường gặp khi doanh nghiệp lựa chọn quạt dựa trên công suất động cơ mà không tính toán đầy đủ lưu lượng và áp suất của hệ thống.

2.3. Tránh Thiết Kế Lưu Lượng Quá Cao

Lưu lượng càng lớn không đồng nghĩa với hiệu quả càng cao. Nếu quạt hút quá nhiều không khí, hệ thống sẽ phải sử dụng đường ống và thiết bị xử lý có kích thước lớn hơn, đồng thời làm tăng công suất điện cần thiết.

Do đó, mục tiêu là xác định lưu lượng vừa đủ để thu gom hiệu quả, thay vì lựa chọn công suất dư thừa.

3. Lựa Chọn Quạt Hút Công Nghiệp

Sau khi xác định lưu lượng và hệ thống đường ống sơ bộ, cần tính toán tổng trở lực để lựa chọn quạt.

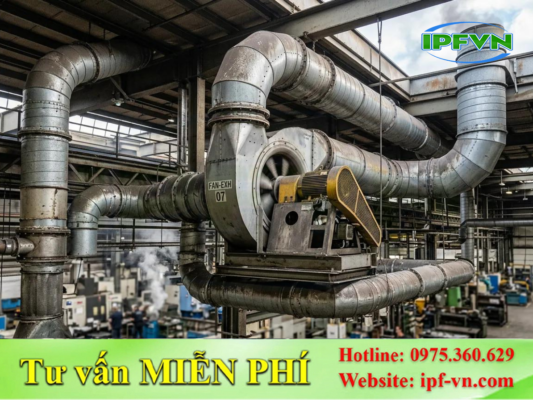

Lựa Chọn Quạt Hút Công Nghiệp

3.1. Xác Định Lưu Lượng Và Áp Suất Quạt

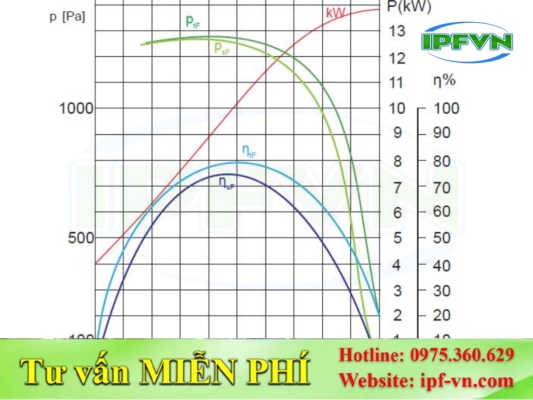

Xác Định Lưu Lượng Và Áp Suất Quạt

Quạt cần đáp ứng đồng thời hai thông số chính là lưu lượng và áp suất.

Lưu lượng cho biết lượng khí quạt có thể vận chuyển, trong khi áp suất thể hiện khả năng thắng tổng trở lực của đường ống và thiết bị trong hệ thống.

Tổng trở lực có thể đến từ:

• Đường ống thẳng.

• Co, cút và các phụ kiện.

• Van điều chỉnh.

• Chụp hút.

• Tháp xử lý khí.

• Bộ lọc.

• Thiết bị tách giọt.

• Ống xả.

Do đó, không nên lựa chọn quạt chỉ dựa vào công suất động cơ.

3.2. Lựa Chọn Loại Quạt Phù Hợp

Tùy ứng dụng, có thể sử dụng quạt ly tâm hoặc quạt hướng trục.

Quạt ly tâm thường phù hợp với hệ thống có áp suất yêu cầu cao, đường ống dài hoặc nhiều thiết bị xử lý.

Quạt hướng trục thường phù hợp với các ứng dụng cần lưu lượng lớn nhưng trở lực hệ thống không quá cao, chẳng hạn như thông gió nhà xưởng.

Đối với dòng khí chứa hóa chất ăn mòn, cần cân nhắc quạt được chế tạo từ vật liệu phù hợp như PP, PVC hoặc FRP/composite.

3.3. Lựa Chọn Công Suất Động Cơ

Công suất động cơ phải phù hợp với điểm làm việc thực tế của quạt.

Động cơ quá nhỏ có thể khiến quạt không đạt lưu lượng và áp suất yêu cầu. Ngược lại, động cơ quá lớn có thể làm tăng chi phí đầu tư và điện năng.

Trong hệ thống có yêu cầu điều chỉnh lưu lượng, biến tần có thể được cân nhắc để điều chỉnh tốc độ quạt theo điều kiện vận hành.

4. Thiết Kế Đường Ống Hút Khí

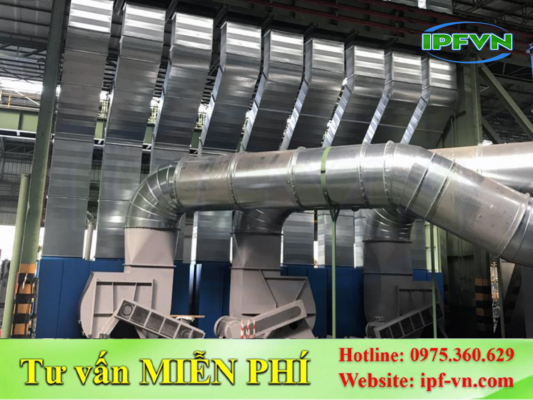

Thiết Kế Đường Ống Hút Khí

Đường ống là bộ phận kết nối các điểm hút với quạt và thiết bị xử lý. Một hệ thống có quạt tốt nhưng đường ống thiết kế không phù hợp vẫn có thể hoạt động kém hiệu quả.

4.1. Xác Định Kích Thước Đường Ống

Đường kính hoặc kích thước tiết diện ống cần được xác định dựa trên lưu lượng và vận tốc dòng khí yêu cầu.

Ống quá nhỏ có thể làm tăng vận tốc khí và tổn thất áp suất. Ngược lại, ống quá lớn có thể làm giảm vận tốc không cần thiết và tăng chi phí vật tư.

Đối với hệ thống có nhiều nhánh, cần cân bằng lưu lượng giữa các điểm hút để tránh tình trạng một số vị trí hút quá mạnh trong khi các vị trí khác không đạt yêu cầu.

4.2. Hạn Chế Co Cút Không Cần Thiết

Mỗi co, cút, nhánh rẽ hoặc phụ kiện đều tạo thêm tổn thất áp suất.

Vì vậy, tuyến ống nên được thiết kế ngắn, hợp lý và hạn chế các thay đổi hướng không cần thiết. Bán kính cong phù hợp cũng giúp giảm tổn thất và hạn chế ảnh hưởng đến dòng khí.

4.3. Lựa Chọn Vật Liệu Đường Ống

Lựa Chọn Vật Liệu Đường Ống

Vật liệu cần được lựa chọn theo đặc tính dòng khí.

Với hệ thống thông gió thông thường, thép hoặc inox có thể được sử dụng tùy điều kiện. Trong khi đó, hệ thống hút hơi axit, hơi hóa chất hoặc khí ăn mòn thường cần cân nhắc các vật liệu như PP, PVC hoặc FRP/composite.

Ngoài khả năng chống ăn mòn, cần xem xét nhiệt độ làm việc, độ bền cơ học, phương pháp lắp đặt và khả năng bảo trì.

4.4. Đảm Bảo Độ Kín Của Hệ Thống

Đường ống phải được lắp đặt kín để hạn chế rò rỉ khí.

Các mối nối, mặt bích, van và vị trí xuyên tường cần được kiểm tra kỹ. Đặc biệt với hệ thống hút khí độc hại hoặc ăn mòn, rò rỉ trên đường ống không chỉ làm giảm hiệu quả hút mà còn ảnh hưởng đến an toàn trong khu vực sản xuất.

5. Thiết Kế Đồng Bộ Chụp Hút, Đường Ống Và Quạt

Thiết Kế Đồng Bộ Chụp Hút, Đường Ống Và Quạt

Một sai lầm phổ biến là lựa chọn từng thiết bị riêng lẻ mà không tính toán tổng thể.

Hệ thống nên được thiết kế theo chuỗi:

Nguồn phát sinh → Chụp hút → Đường ống → Quạt hút → Thiết bị xử lý → Ống xả.

Trong đó, các thông số của từng bộ phận phải phù hợp với nhau.

Ví dụ, nếu chụp hút yêu cầu lưu lượng lớn nhưng đường ống quá nhỏ, tổn thất áp suất sẽ tăng. Nếu quạt không đủ áp suất, dòng khí không thể đạt lưu lượng thiết kế. Ngược lại, quạt quá lớn sẽ gây lãng phí điện năng và có thể làm hệ thống vận hành không ổn định.

6. Những Yếu Tố Khác Cần Quan Tâm Khi Thiết Kế

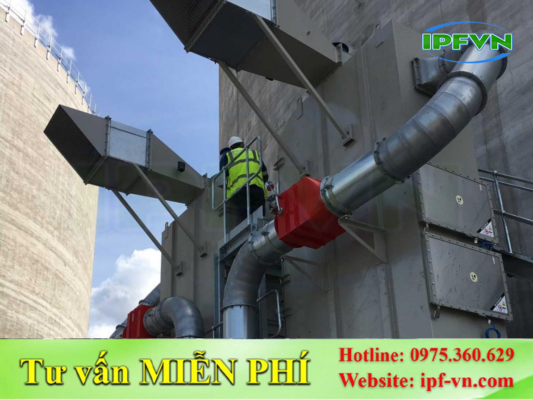

Những Yếu Tố Khác Cần Quan Tâm Khi Thiết Kế

6.1. Khả Năng Ăn Mòn

Nếu dòng khí chứa axit, kiềm hoặc hóa chất, cần đánh giá nguy cơ ăn mòn đối với toàn bộ hệ thống.

Không chỉ đường ống mà quạt, chụp hút, van, mặt bích và thiết bị xử lý cũng cần được lựa chọn vật liệu phù hợp.

6.2. Khả Năng Bảo Trì

Hệ thống cần có vị trí kiểm tra và vệ sinh thuận tiện. Các thiết bị như quạt, bơm, tháp xử lý và bộ lọc cần có không gian để bảo dưỡng hoặc thay thế.

Một thiết kế tốt phải đảm bảo không chỉ hiệu quả hút mà còn thuận tiện trong suốt vòng đời vận hành.

6.3. Tiếng Ồn Và Rung Động

Quạt công nghiệp có thể tạo ra tiếng ồn và rung động trong quá trình hoạt động. Vì vậy, cần tính đến vị trí lắp đặt, kết cấu đế quạt, khớp nối mềm và các giải pháp giảm rung phù hợp.

7. Kết Luận

Thiết kế hệ thống hút khí công nghiệp cần được thực hiện đồng bộ từ nguồn phát sinh đến điểm xả cuối cùng. Bốn yếu tố quan trọng nhất cần xác định là nguồn khí, lưu lượng, quạt hút và đường ống.

Tuy nhiên, để hệ thống vận hành ổn định, cần xem xét thêm thành phần khí, nhiệt độ, độ ẩm, tính ăn mòn, thiết bị xử lý và điều kiện lắp đặt. Khi các thông số được tính toán chính xác, hệ thống sẽ thu gom khí hiệu quả hơn, giảm tổn thất áp suất, tối ưu điện năng và kéo dài tuổi thọ thiết bị.

Đối với các nhà máy có phát sinh hơi axit, khí hóa chất, bụi hoặc khí thải công nghiệp, việc khảo sát thực tế trước khi thiết kế là bước quan trọng để lựa chọn đúng công nghệ, vật liệu và công suất thiết bị.

---
