Áp Suất Quạt Công Nghiệp Là Gì? Vì Sao Quan Trọng Khi Chọn Quạt?

Áp suất quạt công nghiệp là một trong những thông số quan trọng quyết định khả năng đẩy dòng khí qua đường ống, van, co cút và các thiết bị xử lý trong hệ thống. Khi lựa chọn quạt, chỉ nhìn vào lưu lượng hoặc công suất động cơ là chưa đủ. Quạt cần có áp suất phù hợp với tổng trở lực của toàn bộ hệ thống để duy trì dòng khí ổn định và đạt đúng hiệu quả hút. Vì vậy, việc hiểu rõ mối quan hệ giữa áp suất, lưu lượng và tổn thất áp suất là cơ sở để lựa chọn quạt công nghiệp chính xác.

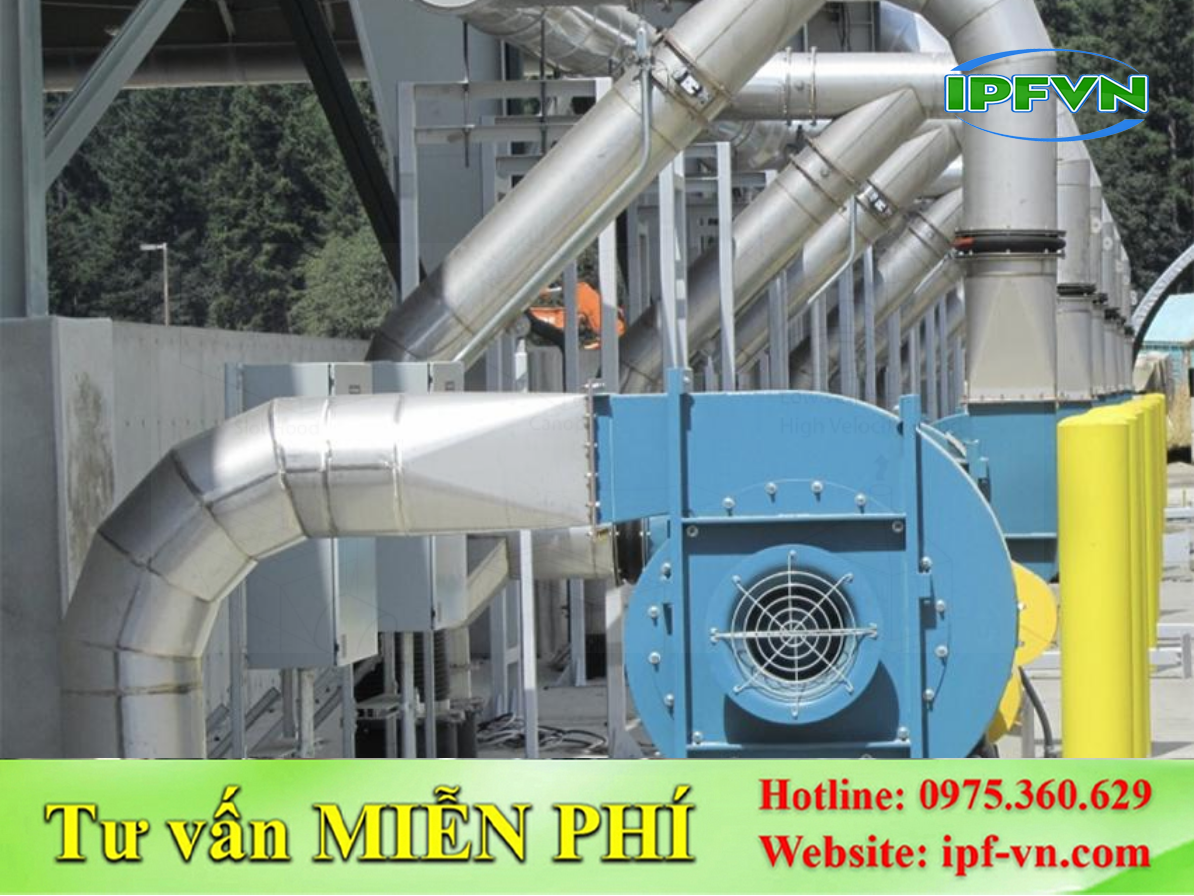

Áp suất quạt công nghiệp

1. Áp Suất Quạt Công Nghiệp Là Gì?

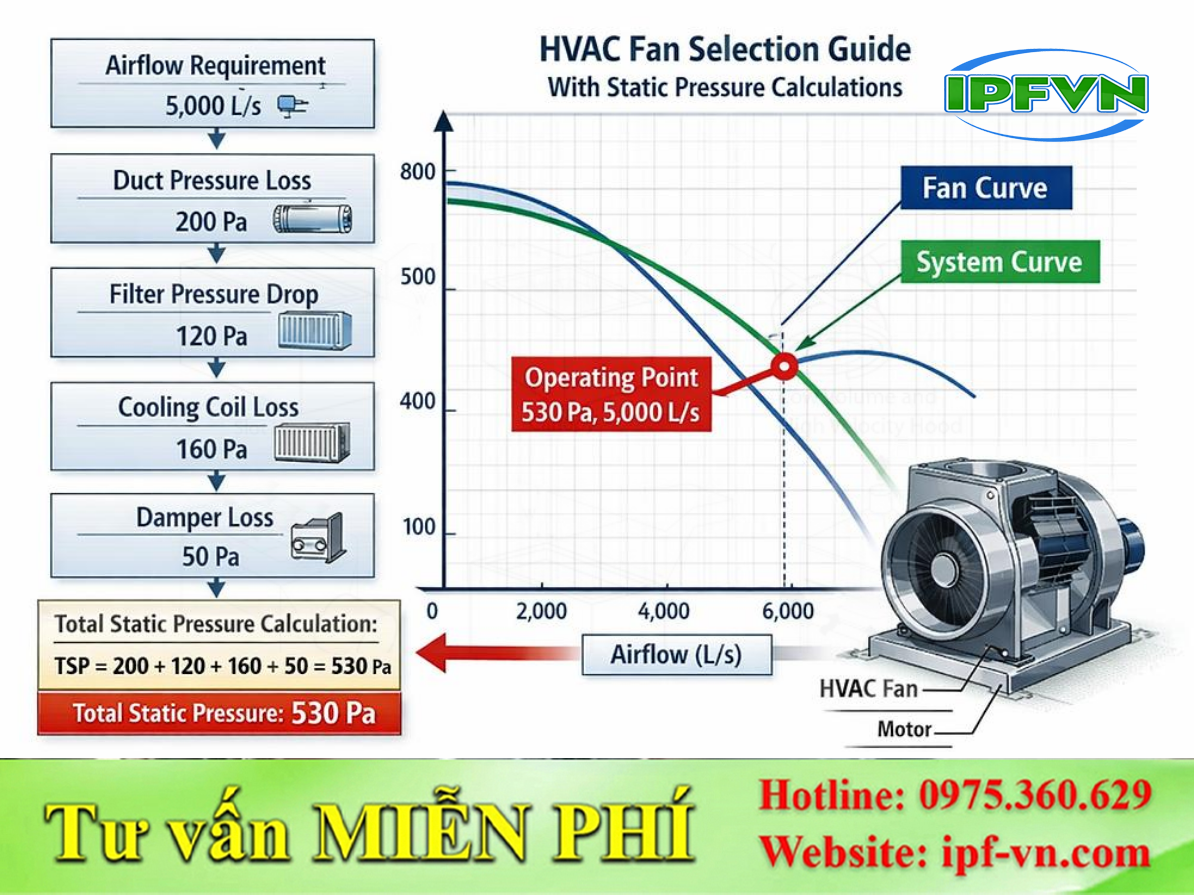

Áp Suất Quạt Công Nghiệp Là Gì?

Áp suất quạt là khả năng của quạt tạo ra chênh lệch áp suất để đưa dòng khí di chuyển qua hệ thống. Thông số này thường được biểu thị bằng Pa (Pascal), mmH₂O hoặc các đơn vị áp suất tương đương.

Trong thực tế, khi dòng khí đi qua đường ống và các thiết bị, năng lượng của dòng khí bị tiêu hao do ma sát và các trở lực cục bộ. Quạt phải tạo đủ áp suất để thắng những tổn thất này và duy trì lưu lượng theo thiết kế.

Có thể hình dung đơn giản:

Quạt tạo áp suất → Dòng khí di chuyển qua hệ thống → Hệ thống tạo tổn thất áp suất → Quạt duy trì lưu lượng cần thiết.

Vì vậy, áp suất quạt không nên được xem là một thông số độc lập mà phải được xác định dựa trên điểm làm việc của toàn bộ hệ thống.

1.1. Đơn Vị Đo Áp Suất Quạt

Một số đơn vị thường gặp khi làm việc với quạt công nghiệp là Pa, kPa và mmH₂O. Trong các hệ thống thông gió và xử lý khí thải, Pa và mmH₂O được sử dụng khá phổ biến.

Khi đọc thông số kỹ thuật của quạt, cần kiểm tra chính xác nhà sản xuất đang công bố áp suất tĩnh, áp suất toàn phần hay thông số tại một điểm làm việc cụ thể.

1.2. Áp Suất Tĩnh Và Áp Suất Toàn Phần

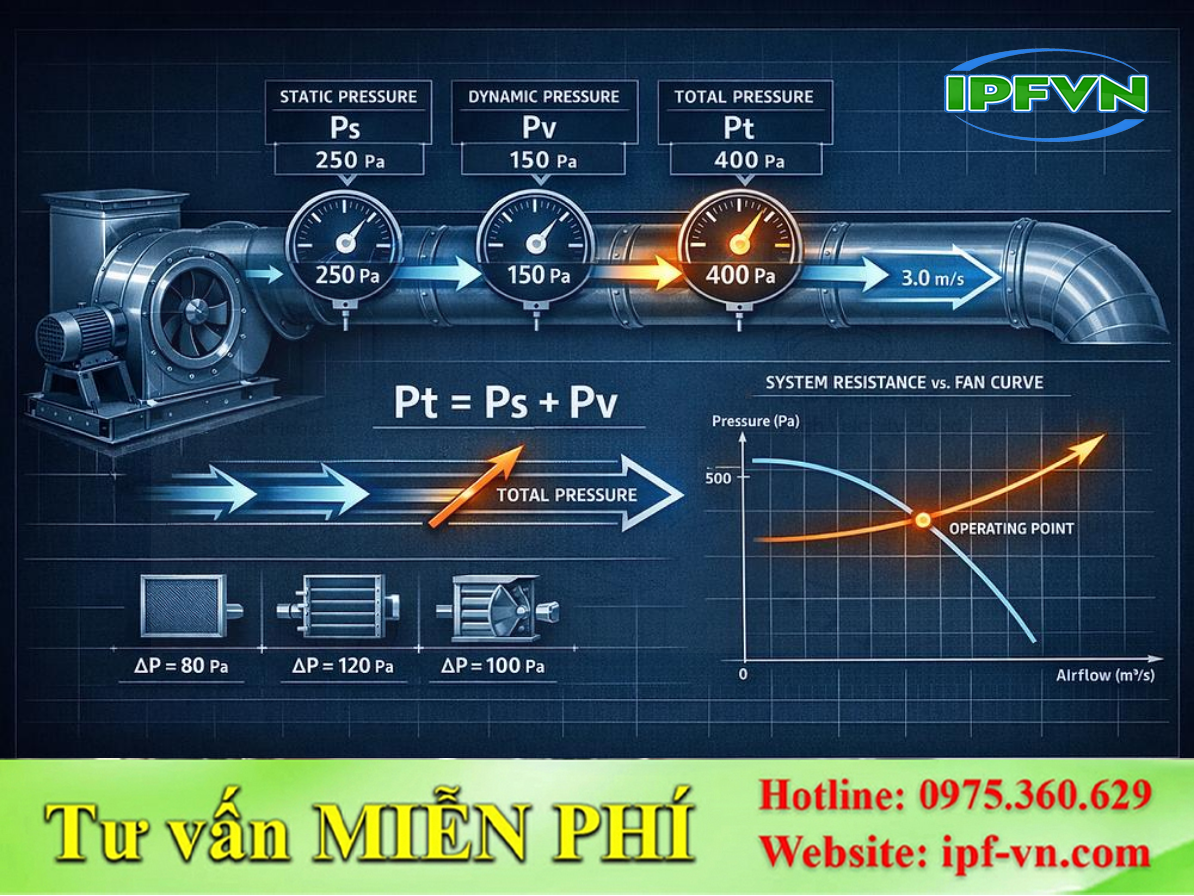

Áp Suất Tĩnh Và Áp Suất Toàn Phần

Áp suất tĩnh thể hiện khả năng của quạt tạo chênh lệch áp suất có ích để thắng trở lực của hệ thống.

Áp suất toàn phần có thể xem xét cả thành phần áp suất tĩnh và áp suất động của dòng khí. Việc phân biệt hai thông số này rất quan trọng vì nếu sử dụng sai loại áp suất để lựa chọn quạt, điểm làm việc thực tế có thể không đạt yêu cầu.

2. Lưu Lượng Quạt Có Quan Hệ Gì Với Áp Suất?

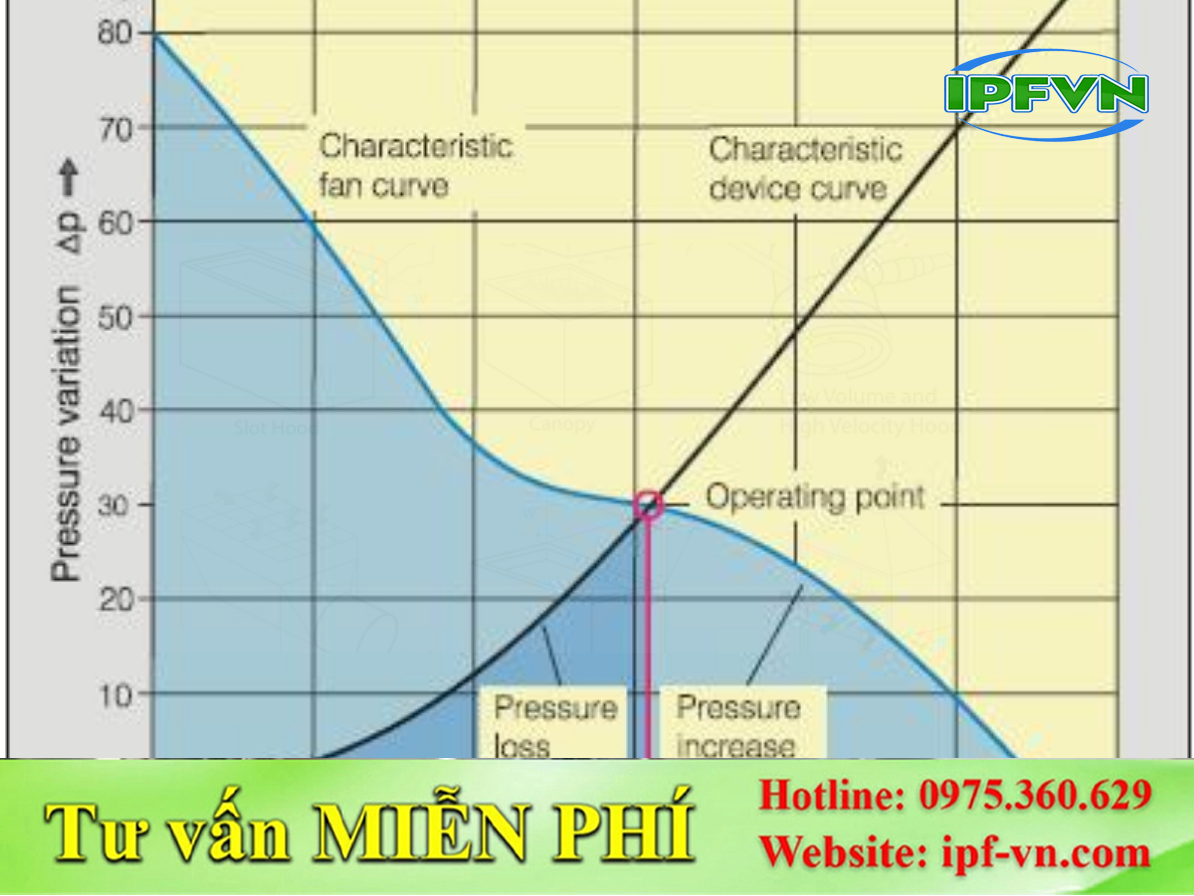

Lưu Lượng Quạt Có Quan Hệ Gì Với Áp Suất?

Lưu lượng là lượng không khí hoặc khí thải mà quạt vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h hoặc m³/s.

Trong một hệ thống quạt công nghiệp, áp suất và lưu lượng có mối quan hệ chặt chẽ. Một quạt không chỉ cần tạo đủ áp suất mà còn phải cung cấp đúng lưu lượng tại áp suất đó.

Ví dụ, nếu hệ thống yêu cầu lưu lượng lớn nhưng quạt chỉ đạt lưu lượng thiết kế ở áp suất thấp hơn nhiều so với trở lực thực tế, khả năng hút sẽ không đạt yêu cầu.

Ngược lại, lựa chọn quạt có áp suất quá cao trong khi hệ thống không cần thiết có thể làm tăng tiêu thụ điện, tiếng ồn và chi phí đầu tư.

2.1. Lưu Lượng Ảnh Hưởng Đến Kích Thước Đường Ống

Lưu lượng thiết kế ảnh hưởng trực tiếp đến kích thước đường ống. Khi đường ống quá nhỏ so với lưu lượng cần vận chuyển, tốc độ dòng khí có thể tăng và kéo theo tổn thất áp suất lớn hơn.

Ngược lại, đường ống quá lớn có thể làm tăng chi phí đầu tư và không phải lúc nào cũng mang lại hiệu quả kinh tế tốt hơn.

2.2. Điểm Làm Việc Của Quạt

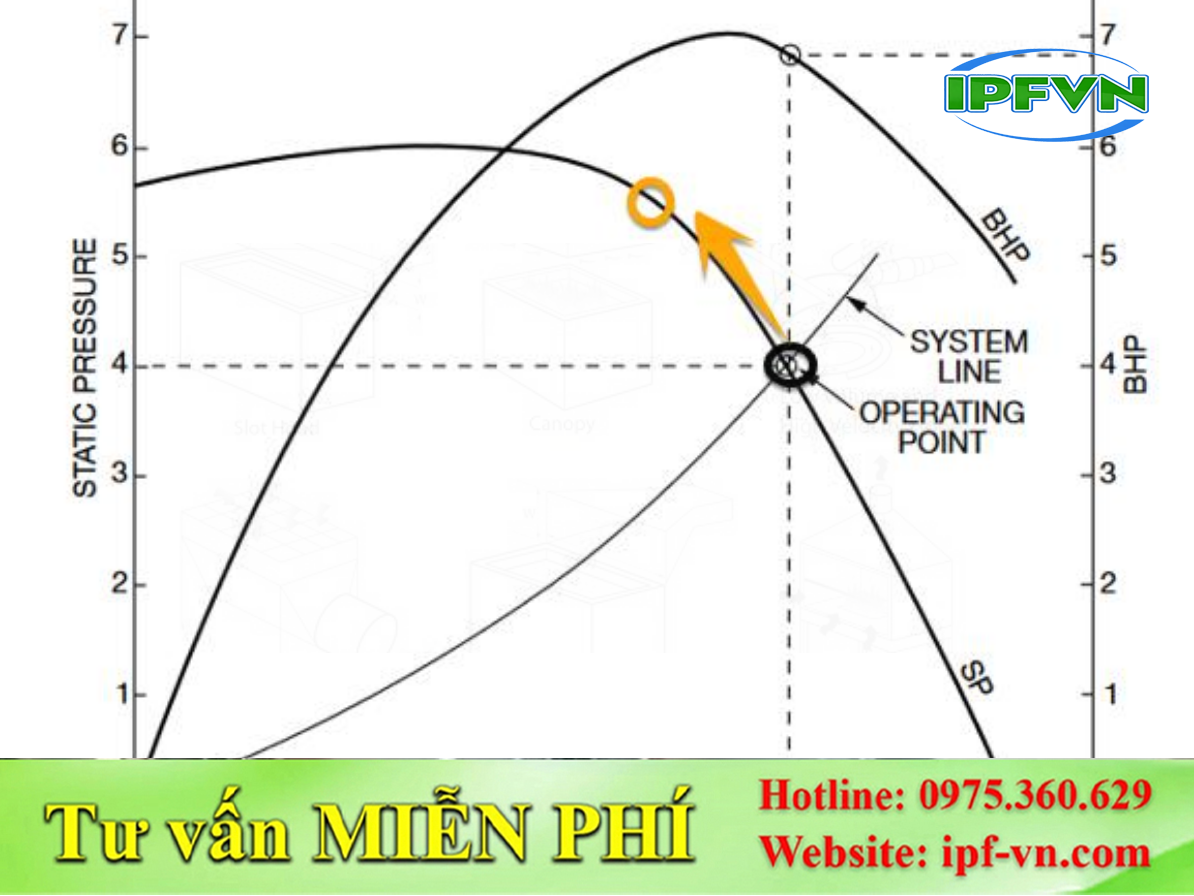

Điểm Làm Việc Của Quạt

Điểm làm việc của quạt được xác định bởi mối quan hệ giữa lưu lượng và áp suất. Một quạt có thể tạo ra nhiều mức lưu lượng khác nhau tùy theo trở lực của hệ thống.

Do đó, khi lựa chọn quạt cần xác định điểm mà quạt phải vận hành trong điều kiện thực tế thay vì chỉ nhìn vào thông số tối đa được công bố.

3. Tổn Thất Áp Suất Trong Hệ Thống Quạt Công Nghiệp

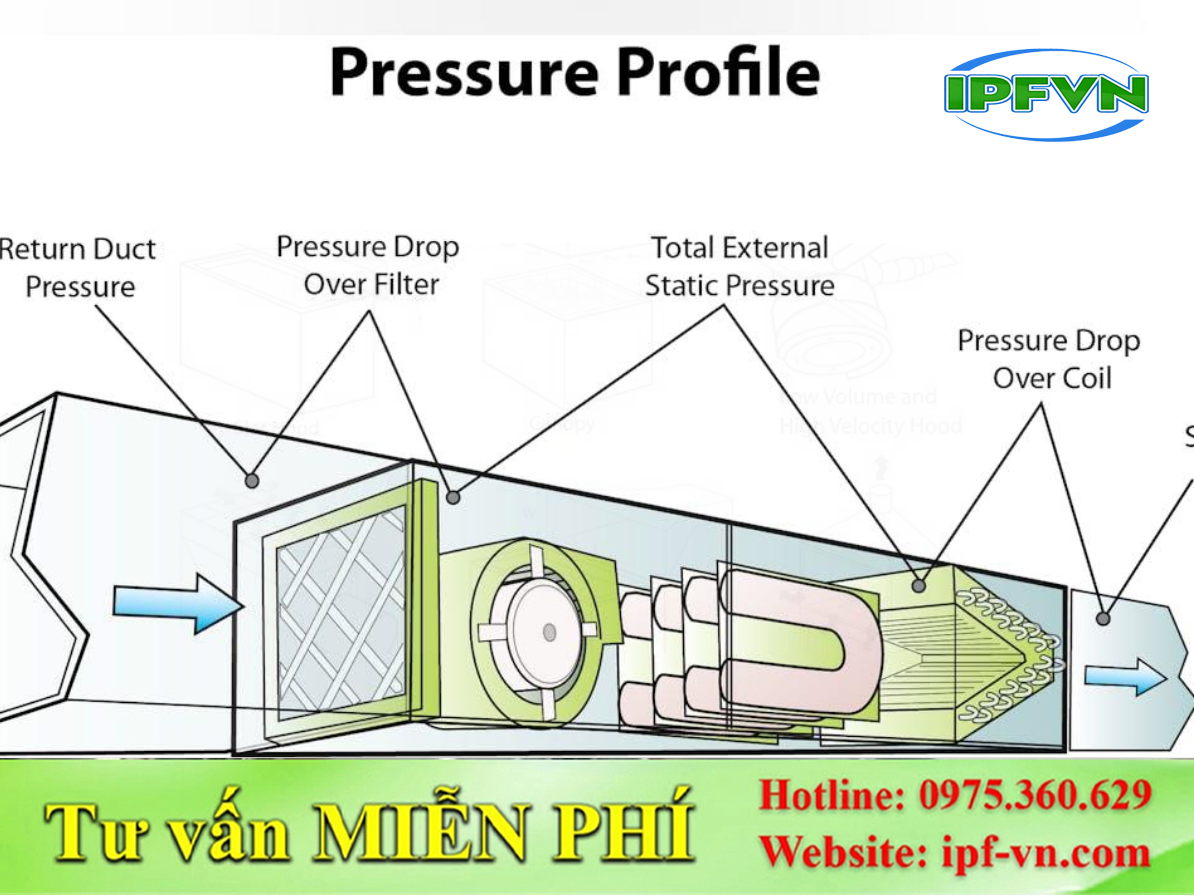

Tổn Thất Áp Suất Trong Hệ Thống Quạt Công Nghiệp

Để chọn đúng áp suất quạt công nghiệp, cần xác định tổng tổn thất áp suất từ điểm hút đến điểm xả. Tổn thất này xuất hiện ở nhiều bộ phận khác nhau trong hệ thống.

3.1. Tổn Thất Trên Đường Ống

Khi dòng khí di chuyển qua đường ống, ma sát giữa dòng khí và thành ống tạo ra tổn thất áp suất.

Tổn thất phụ thuộc vào nhiều yếu tố như chiều dài đường ống, đường kính ống, tốc độ dòng khí, độ nhám bề mặt và đặc tính của khí.

Đường ống càng dài hoặc có kích thước không phù hợp thì áp suất mà quạt cần tạo ra càng lớn.

3.2. Tổn Thất Tại Co, Cút Và Phụ Kiện

Các vị trí như co, cút, nhánh rẽ, van và cửa gió làm thay đổi hướng hoặc tiết diện dòng khí, từ đó phát sinh tổn thất cục bộ.

Một hệ thống có nhiều đoạn chuyển hướng sẽ có tổng trở lực cao hơn so với hệ thống có tuyến ống ngắn và ít phụ kiện.

3.3. Tổn Thất Qua Thiết Bị Xử Lý

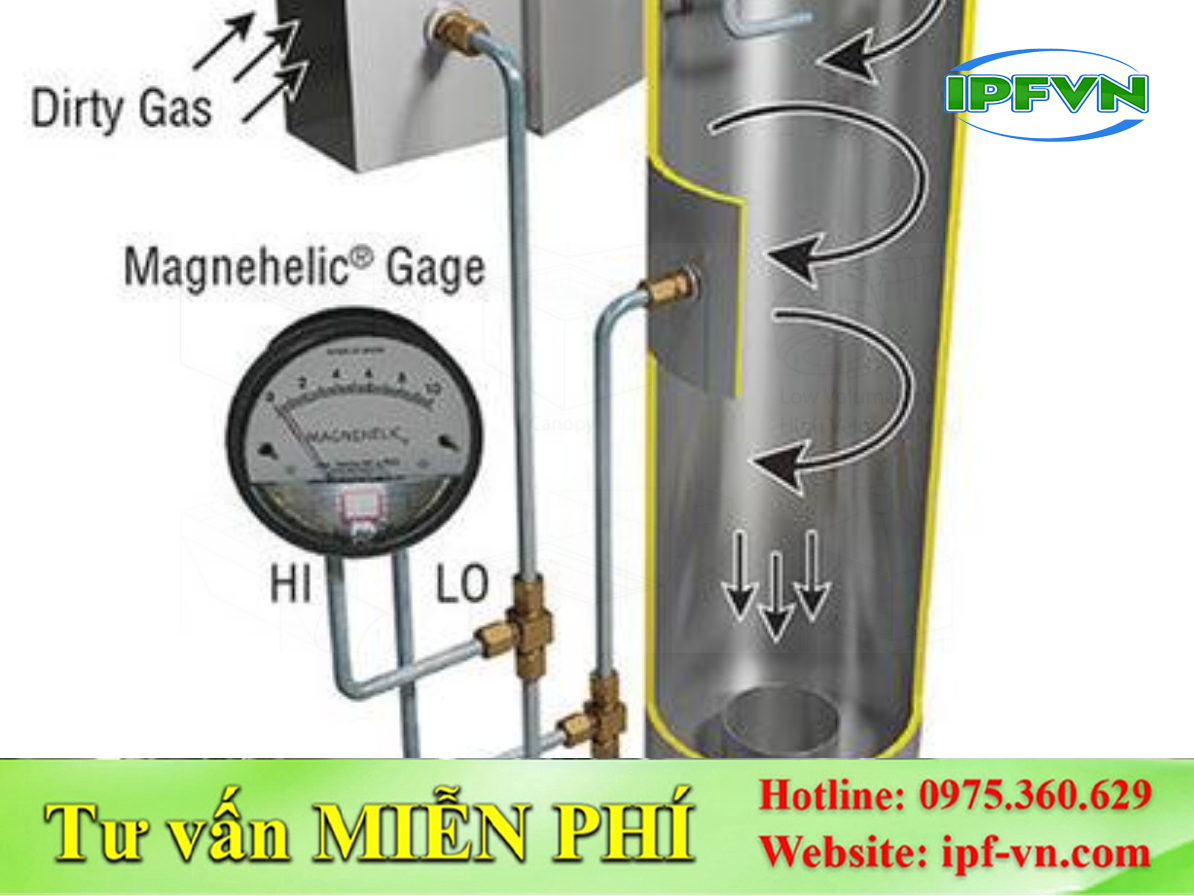

Tổn Thất Qua Thiết Bị Xử Lý

Đối với hệ thống xử lý khí thải, dòng khí thường phải đi qua nhiều thiết bị như cyclone, bộ lọc bụi, tháp hấp thụ, thiết bị tách giọt hoặc tháp hấp phụ.

Mỗi thiết bị tạo ra một mức tổn thất áp suất nhất định. Vì vậy, khi lựa chọn quạt, cần cộng trở lực của các thiết bị này vào tổng trở lực của hệ thống.

3.4. Tổn Thất Tại Chụp Hút

Chụp hút là vị trí đầu tiên thu gom khí từ nguồn phát sinh. Hình dạng, kích thước và cách bố trí chụp ảnh hưởng trực tiếp đến khả năng thu gom và tổn thất của hệ thống.

Chụp hút được thiết kế không phù hợp có thể khiến hiệu quả thu gom thấp dù quạt có công suất lớn.

4. Cách Chọn Quạt Công Nghiệp Dựa Trên Áp Suất Và Lưu Lượng

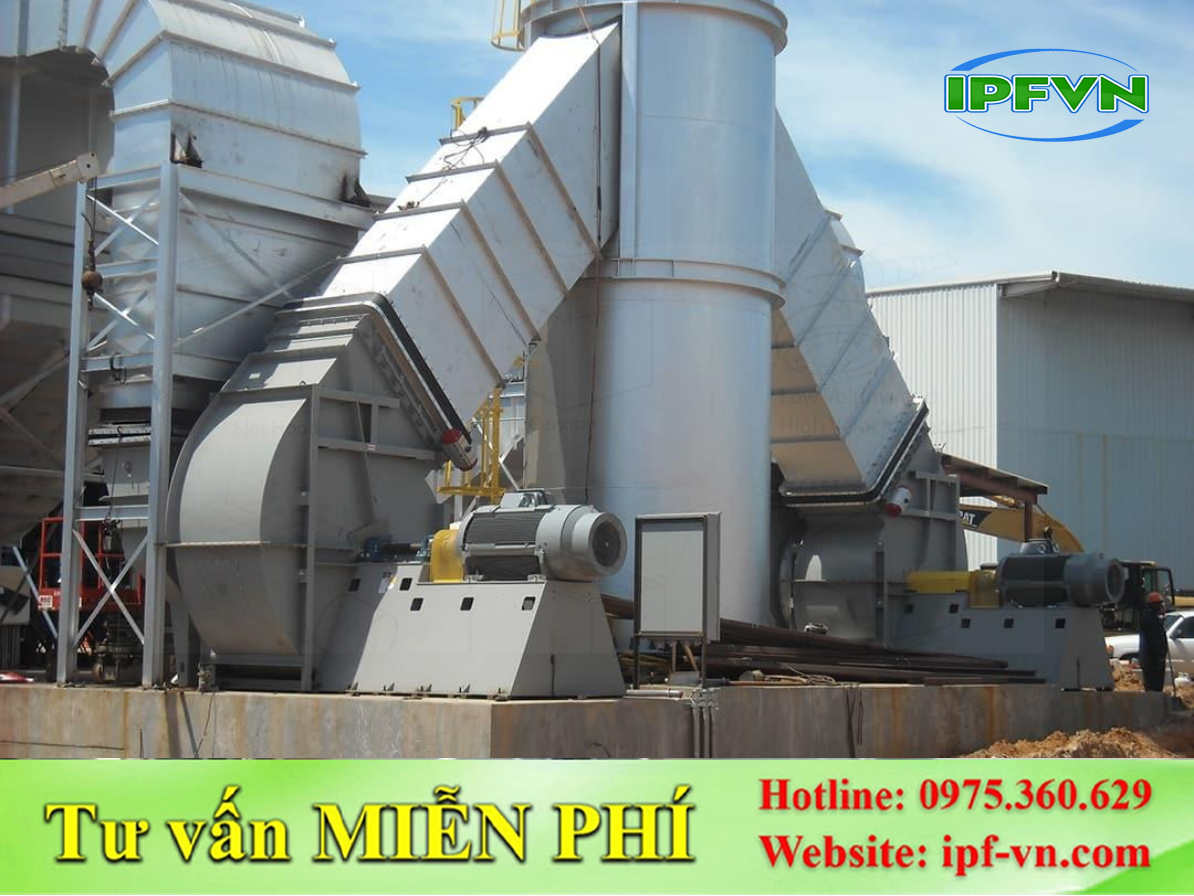

Cách Chọn Quạt Công Nghiệp Dựa Trên Áp Suất Và Lưu Lượng

Để lựa chọn quạt phù hợp, cần tính toán cả yêu cầu về lưu lượng và tổng áp suất của hệ thống. Không nên chỉ chọn quạt dựa trên công suất động cơ hoặc lưu lượng lớn nhất.

4.1. Xác Định Lưu Lượng Cần Thiết

Trước tiên cần xác định lượng khí cần hút tại từng điểm. Với hệ thống có nhiều vị trí hút, cần tính tổng lưu lượng và xem xét cách vận hành đồng thời của các điểm hút.

Lưu lượng thiết kế phải đủ để tạo khả năng thu gom cần thiết tại nguồn nhưng cũng cần tránh dư thừa quá mức.

4.2. Tính Tổng Tổn Thất Áp Suất

Tổng áp suất cần thiết của quạt có thể được xác định từ tổng các thành phần tổn thất trong hệ thống, bao gồm đường ống, phụ kiện, chụp hút, thiết bị xử lý và các bộ phận liên quan.

Về nguyên tắc:

Tổng áp suất yêu cầu ≈ Tổn thất đường ống + Tổn thất phụ kiện + Tổn thất thiết bị + Các tổn thất khác trong hệ thống.

Trong thiết kế thực tế, các thông số cần được tính toán theo điều kiện vận hành cụ thể thay vì sử dụng một hệ số chung cho mọi hệ thống.

4.3. Xác Định Điểm Làm Việc Của Quạt

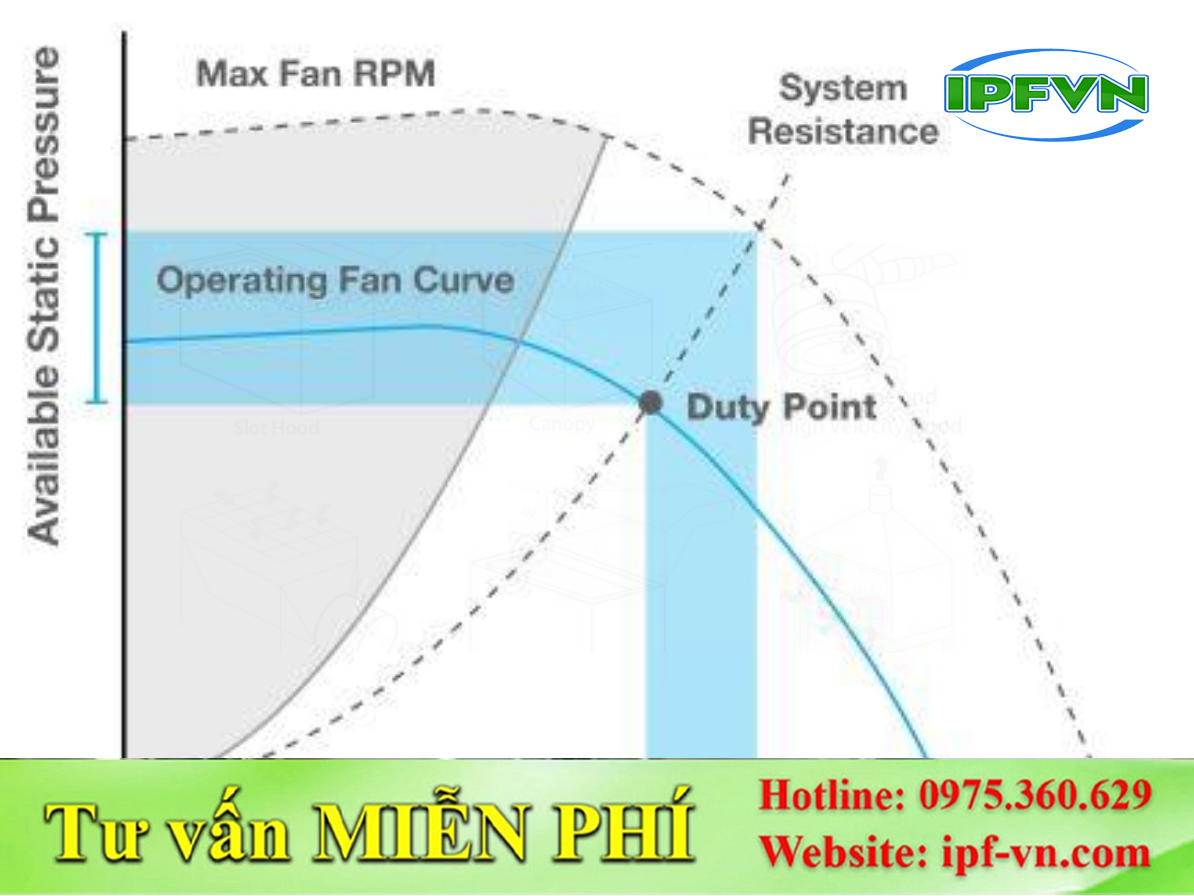

Xác Định Điểm Làm Việc Của Quạt

Sau khi có lưu lượng và áp suất yêu cầu, cần đối chiếu với đường đặc tính của quạt để xác định model phù hợp.

Điểm làm việc cần nằm trong vùng vận hành phù hợp của quạt để đảm bảo hiệu suất, độ ổn định và khả năng vận hành lâu dài.

4.4. Lựa Chọn Công Suất Động Cơ

Công suất động cơ phải đáp ứng yêu cầu của quạt tại điểm làm việc thực tế và có xét đến điều kiện vận hành của hệ thống.

Không nên chọn động cơ chỉ dựa vào lưu lượng hoặc áp suất riêng lẻ. Công suất liên quan đến cả lưu lượng, áp suất, hiệu suất quạt và hiệu suất truyền động.

4.5. Xem Xét Đặc Tính Dòng Khí

Nếu quạt dùng để hút khí hóa chất, khí ăn mòn, khí nóng hoặc bụi, cần lựa chọn cấu tạo và vật liệu phù hợp.

Đối với khí ăn mòn, có thể cần sử dụng quạt chế tạo từ PP, PVC, FRP/composite hoặc vật liệu phù hợp khác. Với khí nóng hoặc bụi có tính mài mòn, thiết kế quạt cần được lựa chọn theo điều kiện vận hành thực tế.

5. Vì Sao Áp Suất Quạt Quan Trọng Khi Chọn Quạt?

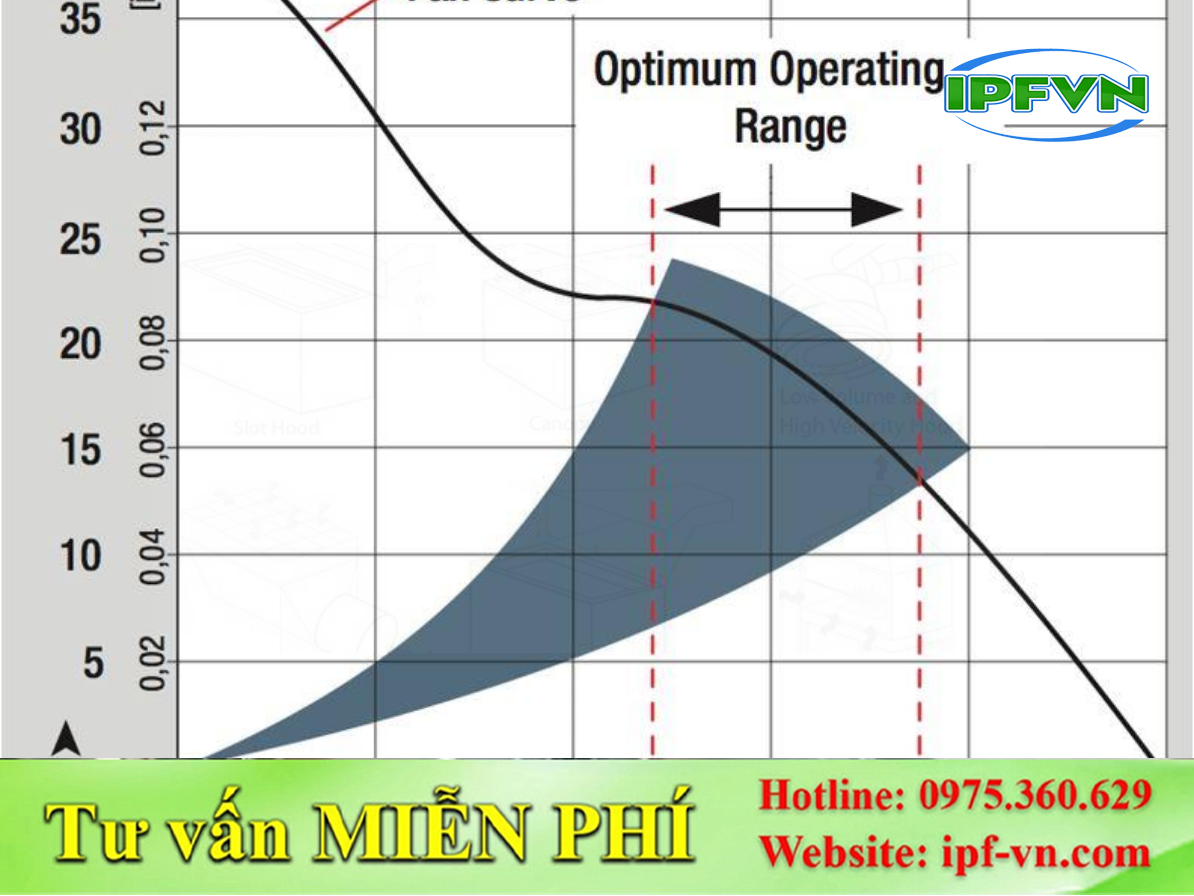

Vì Sao Áp Suất Quạt Quan Trọng Khi Chọn Quạt?

Sai lệch về áp suất có thể khiến toàn bộ hệ thống hút và xử lý khí hoạt động không đúng thiết kế.

5.1. Áp Suất Quá Thấp

Nếu áp suất quạt thấp hơn đáng kể so với tổng trở lực của hệ thống, quạt có thể không duy trì được lưu lượng cần thiết.

Khi đó, khí tại các điểm phát sinh có thể không được thu gom hiệu quả, làm giảm khả năng kiểm soát bụi, hơi hóa chất hoặc khí thải.

5.2. Áp Suất Quá Cao

Quạt có áp suất lớn hơn nhiều so với yêu cầu không đồng nghĩa với hệ thống sẽ hoạt động tốt hơn.

Trong một số trường hợp, áp suất dư thừa có thể khiến tốc độ dòng khí tăng, tiêu hao điện năng cao hơn, tăng tiếng ồn hoặc làm hệ thống vận hành không tối ưu.

5.3. Giúp Tối Ưu Chi Phí Vận Hành

Lựa chọn quạt đúng điểm làm việc giúp thiết bị hoạt động gần vùng hiệu suất phù hợp, từ đó góp phần giảm tiêu thụ điện và hạn chế tình trạng quạt phải làm việc quá tải hoặc không đúng điều kiện thiết kế.

6. Những Lưu Ý Khi Chọn Áp Suất Quạt Công Nghiệp

Khi lựa chọn áp suất quạt công nghiệp, cần đánh giá toàn bộ hệ thống thay vì xem xét riêng thiết bị quạt.

Trước hết, cần khảo sát chính xác lưu lượng tại nguồn, chiều dài đường ống, đường kính ống, số lượng co cút, van và thiết bị xử lý. Sau đó tính tổng trở lực và xác định điểm làm việc cần thiết.

Ngoài ra, cần xem xét nhiệt độ, độ ẩm, nồng độ bụi và tính ăn mòn của dòng khí để lựa chọn vật liệu quạt. Với hệ thống xử lý khí hóa chất, việc chọn đúng vật liệu có ý nghĩa đặc biệt đối với tuổi thọ thiết bị.

Cuối cùng, cần đối chiếu đường đặc tính quạt với điểm làm việc thực tế, thay vì chỉ dựa vào thông số lưu lượng hoặc áp suất cực đại trong catalogue.

7. Kết Luận

Áp suất quạt công nghiệp là thông số quan trọng quyết định khả năng vượt qua tổng trở lực và duy trì lưu lượng của hệ thống. Khi chọn quạt, cần đồng thời xác định lưu lượng, tổng tổn thất áp suất và điểm làm việc, sau đó mới lựa chọn model và công suất động cơ phù hợp.

Một hệ thống được tính toán đúng sẽ giúp quạt vận hành ổn định, tăng hiệu quả thu gom khí và hạn chế chi phí điện năng. Đặc biệt với hệ thống hút bụi, hút hóa chất và xử lý khí thải, việc tính toán áp suất cần được thực hiện đồng bộ từ chụp hút, đường ống, thiết bị xử lý đến quạt và ống xả.

---
