Quạt hút khí ly tâm là gì ? Ứng dụng và cấu tạo của quạt ly tâm trong công nghiệp

Trong các ngành công nghiệp, môi trường làm việc luôn tiếp xúc gần với máy móc. Các loại máy này thải ra lượng nhiệt lớn và các nguồn khí thải độc hại. Để giải quyết vấn đề này, quạt hút khí ly tâm đã ra đời và được đưa vào sử dụng phổ biến trong các nhà máy xí nghiệp. Cùng IDF Việt Nam tìm hiểu những đặc điểm ứng dụng và cấu tạo của quạt ly tâm trong trong nghiệp.

Quạt ly tâm là gì

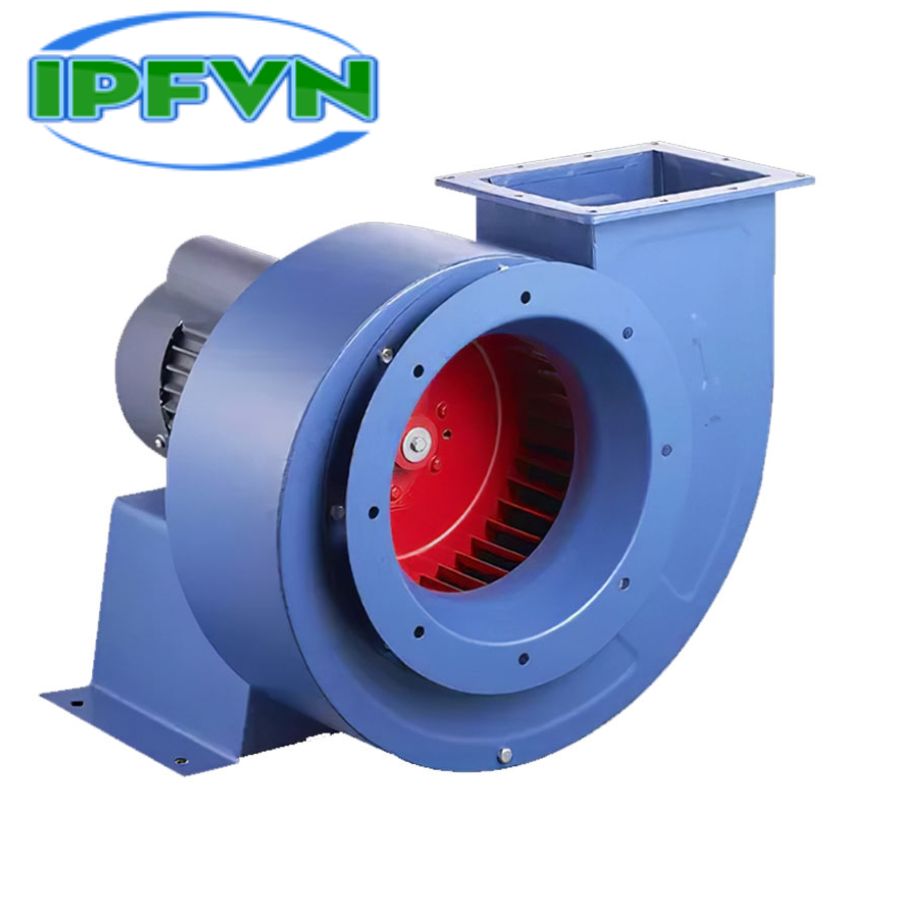

Quạt hút khí ly tâm hay quạt ly tâm là loại quạt hút khí theo trục dọc dựa theo nguyên lý tác động của lực ly tâm để lan truyền ra vỏ quạt rồi đẩy ra hướng thẳng góc so với trục quạt

Quạt hút ly tâm là gì

Hiện nay, có 2 loại quạt hút ly tâm được sử dụng là quạt ly tâm trực tiếp và quạt ly tâm gián tiếp.

  • Đối với quạt ly tâm trực tiếp: motor được gắn trực tiếp lên phần cánh quạt. Ưu điểm của loại này là tốc độ hút rất nhanh tuy nhiên nhược điểm là không thể đặt máy ở môi trường axit hoặc môi trường có nhiệt độ cao.
  • Đối với quạt ly tâm gián tiếp: Motor gắn với cánh quạt nhờ dây curoa. Khi motor hoạt động sẽ làm dây hoạt động và kéo theo cánh quạt quay. Loại quạt này tuy không có tốc độ hút gió cao như quạt ly tâm trực tiếp nhưng có khả năng chịu nhiệt và thích nghi tốt ở môi trường axit.

Cấu tạo của quạt ly tâm hút khí

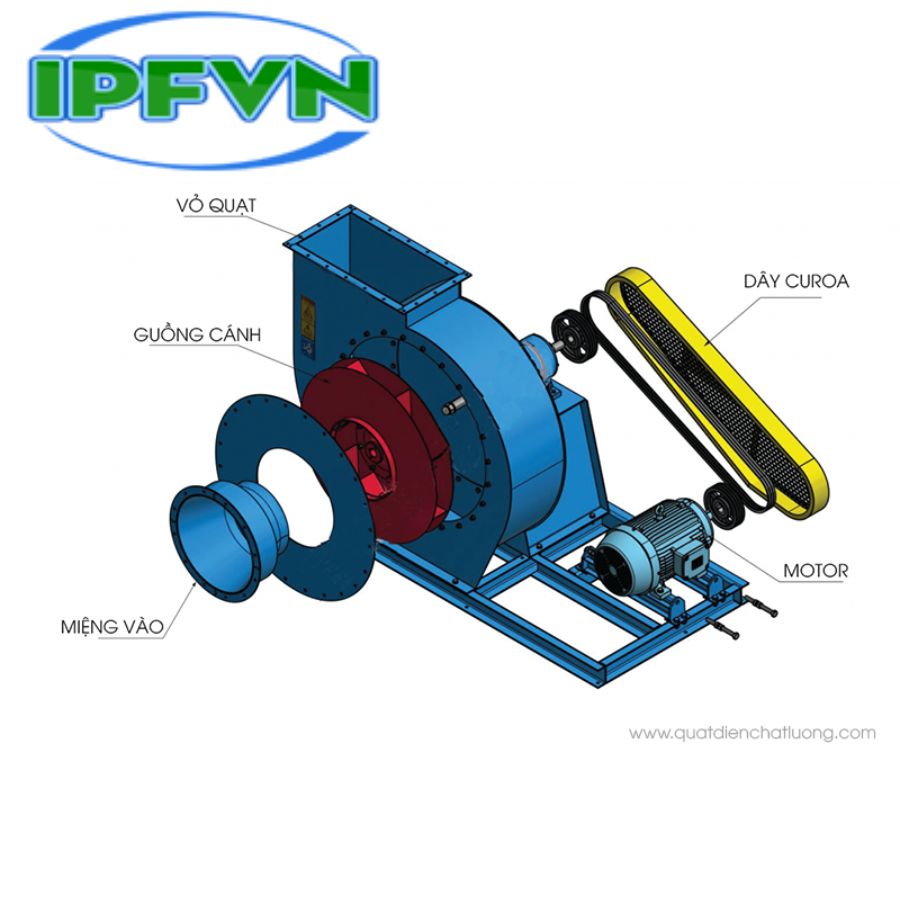

Thông thường, quạt hút khí ly tâm sẽ có thiết kế gồm 4 bộ phận chính là: vỏ quạt, cánh quạt, hệ curoa truyền động và motor.

cấu tạo quạt hút ly tâm

  • Vỏ quạt: Vỏ quạt là bộ phận bao bọc bên ngoài đảm nhận nhiệm vụ chống đỡ phần liên kết giữa quạt và vị trí lắp đặt. Ngoài ra, vỏ quạt cũng hạn chế tối đa độ rung và tiếng ồn của động cơ trong quá trình vận hành. Thông thường quạt sẽ được làm bằng kim loại chống rỉ phủ sơn tĩnh điện.

  • Cánh quạt ly tâm: Được cân bằng động bởi hệ thống điều khiển kỹ thuật số để đảm bảo quạt chạy êm mà không rung lắc

  • Hệ curoa truyền động: Đảm bảo sự kết nối motor và phần đuôi cánh quạt ở cửa hút. Day curoa thường được sản xuất bằng cao su chất lượng cao.

  • Motor: Là động cơ tạo chuyển động cho quạt.

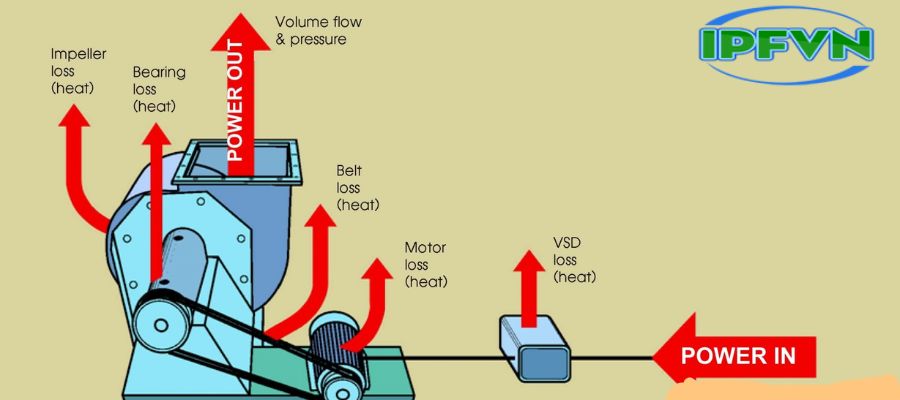

Nguyên lý hoạt động của quạt ly tâm hút hơi

Về cơ bản nguyên lý hoạt động của quạt ly tâm hút hơi gồm 6 bước:

Bước 1: Khi roto quay, áp suất tại tâm quạt nhỏ, không khí sẽ bị hút vào tâm quạt và được cấp thêm năng lượng của lực ly tâm

Bước 2: Roto hút không khí dọc theo trục của quạt nhờ lực ly tâm đưa ra quanh vỏ quạt và giúp đẩy gió ra hướng thẳng góc với trục quạt.

Bước 3: Nguồn khí chứa bụi sẽ bị đẩy vào bộ phận thu bụi

Bước 4: Guồng quay tạo ra áp lực khiến di chuyển khí vào bên trong máy

Bước 5: Vỏ quạt hội tụ và chuyển hướng cho dòng không khí vào bên trong

Bước 6: Cánh quạt ly tâm luồng không khí vào và đẩy không khí chứa bị ra khỏi quạt.

Ứng dụng của quạt hút khí ly tâm trong công nghiệp

Nhờ vào lực hút mạnh mẽ lên tới hơn 100000 PA tuổi thọ cao. Quạt hút khí ly tâm  đã và đang được ứng dụng phổ biến trong việc hút khí thải bụi bẩn hút gió ở các nhà máy xí nghiệp và các khu xưởng, sản xuất gỗ,...

Ngoài ra, quạt hút khí ly tâm cũng có những ứng dụng trong đời sống khác:

  • Sử dụng hút bụi, hơi nóng, hóa chất trong các lò hơi, nấu thép

  • Thổi cấp khí phục vụ thi công hầm lò

  • Hút khí thải có phát sinh bụi nhỏ và mịn ở các dây chuyền gạch, máy mài, máy cắt,...

  • Thông gió tầng hầm hoặc vị trí không thể lắp quạt thông gió trực tiếp

  • Hút thông gió điều hòa và điều áp cầu thông

  • Thổi cấp khí lò đốt, nồi hơi

  • Cấp khí tươi và hút khí thải tại các nhà hàng, khách sạn,....
