Khoảng Cách Giá Đỡ Ống PP Cần Được Xác Định Theo Những Yếu Tố Nào?

Khoảng cách giá đỡ ống PP là thông số quan trọng trong thiết kế và lắp đặt hệ thống đường ống nhựa công nghiệp. Việc bố trí giá đỡ hợp lý giúp hạn chế hiện tượng võng ống, biến dạng, xê dịch và giảm tải trọng không cần thiết lên các mối nối. Khoảng cách này không cố định cho mọi hệ thống mà cần được xác định dựa trên đường kính ống, chiều dài tuyến ống, khối lượng, nhiệt độ vận hành và điều kiện môi trường. Hiểu rõ các yếu tố này sẽ giúp doanh nghiệp thiết kế hệ thống đường ống PP an toàn, ổn định và thuận tiện cho quá trình bảo trì.

Khoảng cách giá đỡ ống PP

1. Khoảng Cách Giá Đỡ Ống PP Là Gì?

Khoảng Cách Giá Đỡ Ống PP Là Gì?

Khoảng cách giá đỡ ống PP là khoảng cách giữa hai điểm đỡ liên tiếp trên tuyến ống được chế tạo từ vật liệu polypropylene (PP).

Giá đỡ có nhiệm vụ nâng đỡ đường ống, hạn chế độ võng do trọng lượng bản thân và tải trọng vận hành, đồng thời giúp duy trì vị trí lắp đặt theo thiết kế.

Trong các hệ thống đường ống công nghiệp, ống PP thường được sử dụng để dẫn hóa chất, dung dịch, nước hoặc khí trong những điều kiện phù hợp với đặc tính vật liệu.

Tuy nhiên, PP có đặc điểm là độ cứng và khả năng chịu tải phụ thuộc đáng kể vào nhiệt độ. Khi nhiệt độ tăng, độ cứng của vật liệu có thể giảm, khiến đường ống dễ biến dạng hơn nếu khoảng cách giữa các giá đỡ quá lớn.

Do đó, không nên áp dụng một khoảng cách giá đỡ cố định cho tất cả các loại ống PP. Việc xác định cần căn cứ vào thông số của ống, điều kiện làm việc và hướng dẫn kỹ thuật của nhà sản xuất.

2. Đường Kính Ống PP Ảnh Hưởng Đến Khoảng Cách Giá Đỡ Như Thế Nào?

Đường Kính Ống PP Ảnh Hưởng Đến Khoảng Cách Giá Đỡ Như Thế Nào?

2.1. Đường Kính Ống Quyết Định Khả Năng Chịu Tải

Đường kính ống là một trong những yếu tố đầu tiên cần xem xét khi xác định khoảng cách giá đỡ.

Thông thường, ống có đường kính lớn có thể có khả năng chống võng cao hơn nếu các thông số hình học và vật liệu tương đương. Tuy nhiên, khả năng chịu tải thực tế còn phụ thuộc vào chiều dày thành ống, tỷ lệ kích thước ống và đặc tính cơ học của vật liệu.

Vì vậy, không thể chỉ dựa vào đường kính danh nghĩa để kết luận khoảng cách giá đỡ phù hợp.

Ví dụ, hai đường ống PP có cùng đường kính ngoài nhưng khác chiều dày thành ống có thể có độ cứng và khả năng chịu tải khác nhau.

2.2. Chiều Dày Thành Ống Và Độ Cứng

Chiều dày thành ống ảnh hưởng đến độ cứng của tiết diện và khả năng chống biến dạng khi chịu tải.

Ống có thành dày hơn thường có khả năng chống võng tốt hơn khi các điều kiện khác tương đương. Ngược lại, ống thành mỏng có thể cần bố trí giá đỡ gần nhau hơn để hạn chế biến dạng.

Khi thiết kế, cần xem xét đồng thời:

• Đường kính ngoài của ống.

• Chiều dày thành ống.

• Cấp áp suất hoặc thông số thiết kế của ống.

• Đặc tính vật liệu PP.

• Tải trọng tác động lên đường ống.

Việc xác định khoảng cách giá đỡ nên dựa trên thông số thực tế của sản phẩm thay vì chỉ căn cứ vào tên gọi hoặc kích thước danh nghĩa.

3. Chiều Dài Tuyến Ống Và Vị Trí Lắp Đặt

Chiều Dài Tuyến Ống Và Vị Trí Lắp Đặt

3.1. Chiều Dài Nhịp Giữa Hai Giá Đỡ

Chiều dài nhịp là khoảng cách giữa hai điểm đỡ liên tiếp. Đây là thông số trực tiếp ảnh hưởng đến độ võng của đường ống.

Khi nhịp đỡ tăng, đoạn ống không được nâng đỡ sẽ chịu tác động uốn lớn hơn dưới trọng lượng bản thân và tải trọng vận hành. Nếu khoảng cách quá lớn, đường ống có thể bị võng, làm ảnh hưởng đến độ dốc, khả năng thoát nước hoặc sự ổn định của hệ thống.

Do đó, cần lựa chọn khoảng cách giá đỡ sao cho độ võng nằm trong giới hạn cho phép theo thiết kế hoặc tài liệu kỹ thuật của nhà sản xuất.

3.2. Các Vị Trí Cần Bố Trí Giá Đỡ Bổ Sung

Không phải mọi đoạn đường ống đều có tải trọng phân bố đồng đều. Một số vị trí có thể cần được gia cường hoặc bố trí giá đỡ riêng để hạn chế lực tác động lên đường ống.

Các vị trí cần đặc biệt lưu ý gồm:

• Gần van và các phụ kiện có khối lượng lớn.

• Tại vị trí chuyển hướng hoặc thay đổi cao độ.

• Gần thiết bị kết nối như bơm, bồn chứa hoặc tháp xử lý.

• Tại các đoạn ống có tải trọng tập trung.

• Những vị trí có nguy cơ rung động hoặc dịch chuyển.

Giá đỡ bổ sung cần được bố trí phù hợp với kết cấu đường ống, tránh tạo ra ứng suất cục bộ hoặc cản trở chuyển vị nhiệt cần thiết.

3.3. Đường Ống Ngang Và Đường Ống Đứng

Đường ống ngang thường cần được tính toán khoảng cách giá đỡ để kiểm soát độ võng dưới tác dụng của trọng lượng.

Đối với đường ống đứng, cần xem xét khả năng chịu tải theo phương dọc trục, trọng lượng toàn bộ tuyến ống và vị trí neo giữ. Tải trọng không nên truyền tùy tiện lên các mối nối hoặc thiết bị kết nối.

Vì vậy, cách bố trí giá đỡ cho đường ống ngang và đường ống đứng cần được tính toán theo điều kiện chịu lực tương ứng, không nên áp dụng cùng một phương án một cách máy móc.

4. Khối Lượng Đường Ống PP Và Tải Trọng Vận Hành

Khối Lượng Đường Ống PP Và Tải Trọng Vận Hành

4.1. Trọng Lượng Bản Thân Của Ống

Trọng lượng bản thân của ống là tải trọng cơ bản cần tính đến khi thiết kế hệ thống giá đỡ.

Khối lượng đường ống phụ thuộc vào đường kính, chiều dày thành ống, chiều dài và khối lượng riêng của vật liệu.

Khi thiết kế, cần xác định khối lượng thực tế của ống theo thông số nhà sản xuất để tính toán tải trọng phân bố trên từng nhịp đỡ.

4.2. Trọng Lượng Dung Dịch Bên Trong Ống

Đối với hệ thống dẫn chất lỏng, tải trọng không chỉ bao gồm trọng lượng ống mà còn có trọng lượng dung dịch bên trong.

Tùy vào loại chất lỏng và điều kiện vận hành, tải trọng tổng có thể thay đổi đáng kể.

Khi tính toán, cần xem xét trường hợp vận hành có tải trọng lớn nhất theo thiết kế, bao gồm trạng thái ống đầy chất lỏng nếu đó là điều kiện có thể xảy ra.

4.3. Khối Lượng Van Và Phụ Kiện

Các phụ kiện như van, mặt bích, bộ lọc, thiết bị đo và đoạn nối với thiết bị có thể tạo ra tải trọng tập trung tại một số vị trí.

Nếu các bộ phận này không được nâng đỡ phù hợp, tải trọng có thể truyền lên thân ống hoặc mối nối, làm tăng nguy cơ biến dạng và rò rỉ.

Vì vậy, cần đánh giá khả năng chịu tải tại các vị trí lắp đặt phụ kiện và bố trí giá đỡ riêng khi cần thiết.

5. Nhiệt Độ Vận Hành Ảnh Hưởng Đến Khoảng Cách Giá Đỡ Ống PP

Nhiệt Độ Vận Hành Ảnh Hưởng Đến Khoảng Cách Giá Đỡ Ống PP

5.1. Sự Thay Đổi Độ Cứng Của Vật Liệu PP

Nhiệt độ là yếu tố đặc biệt quan trọng khi thiết kế hệ thống đường ống PP.

Khi nhiệt độ vận hành tăng, độ cứng và khả năng chịu tải của vật liệu có thể giảm. Điều này khiến đường ống dễ bị võng hoặc biến dạng hơn dưới cùng một tải trọng.

Vì vậy, khoảng cách giá đỡ phù hợp ở nhiệt độ môi trường có thể không còn phù hợp khi đường ống vận hành ở nhiệt độ cao.

Khi thiết kế, cần đối chiếu thông số chịu nhiệt và khả năng chịu tải của loại ống PP cụ thể với điều kiện vận hành thực tế.

5.2. Giãn Nở Nhiệt Của Đường Ống

Ống PP có thể giãn nở hoặc co lại khi nhiệt độ thay đổi. Nếu tuyến ống bị cố định cứng tại quá nhiều vị trí, chuyển vị nhiệt có thể tạo ra ứng suất đáng kể tại thân ống, giá đỡ và các mối nối.

Do đó, hệ thống giá đỡ cần được thiết kế để vừa nâng đỡ đường ống vừa cho phép chuyển vị nhiệt theo phương án thiết kế.

Các giải pháp có thể được xem xét gồm:

• Bố trí điểm neo cố định tại vị trí phù hợp.

• Sử dụng giá đỡ trượt tại những đoạn cần dịch chuyển.

• Bố trí đoạn bù giãn nở hoặc cấu hình bù nhiệt khi cần.

• Tính toán ảnh hưởng của nhiệt độ lên các mối nối và thiết bị kết nối.

Việc lựa chọn phương án cần căn cứ vào chiều dài tuyến ống, mức thay đổi nhiệt độ, đặc tính vật liệu và hướng dẫn thiết kế của nhà sản xuất.

6. Môi Trường Lắp Đặt Và Điều Kiện Vận Hành

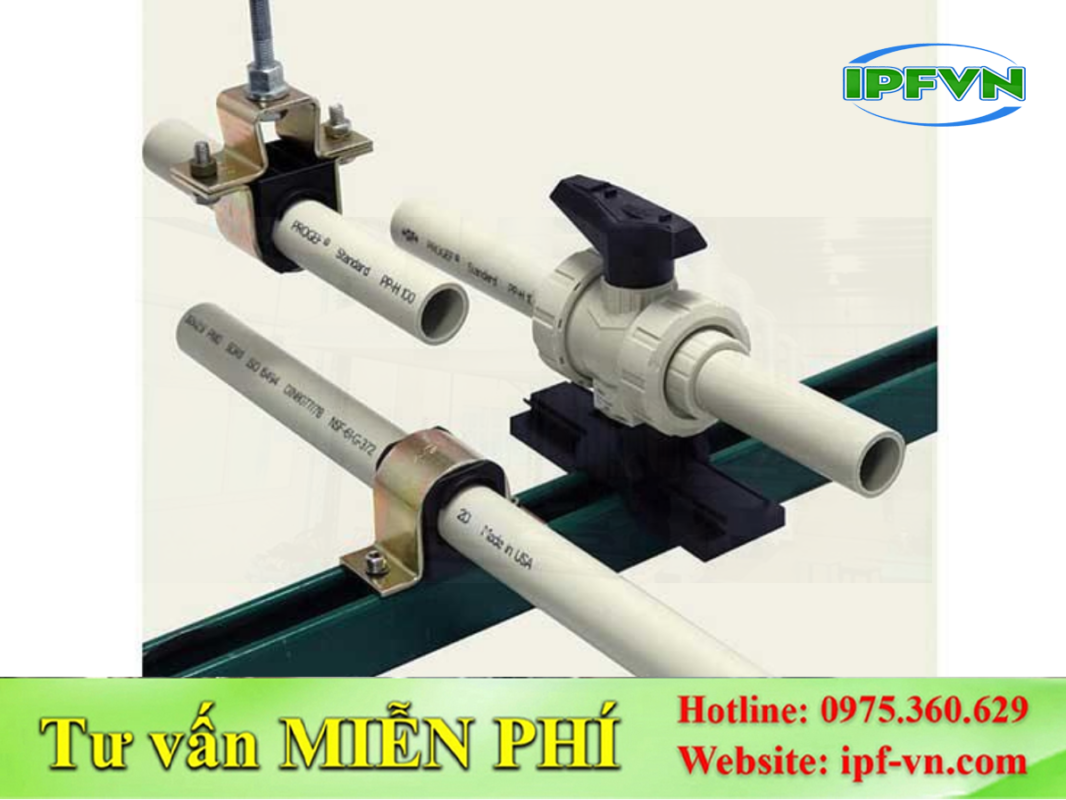

Môi Trường Lắp Đặt Và Điều Kiện Vận Hành

6.1. Lắp Đặt Trong Nhà Và Ngoài Trời

Điều kiện lắp đặt ảnh hưởng đến độ bền và sự ổn định của hệ thống giá đỡ.

Đối với đường ống lắp đặt ngoài trời, cần xem xét các yếu tố như bức xạ mặt trời, thay đổi nhiệt độ, gió và điều kiện thời tiết tại khu vực.

Đối với hệ thống trong nhà xưởng, cần đánh giá nhiệt độ môi trường, độ ẩm, rung động và khả năng tiếp xúc với hóa chất.

Những yếu tố này có thể ảnh hưởng đến cả vật liệu ống và kết cấu giá đỡ, vì vậy cần được đưa vào quá trình thiết kế.

6.2. Rung Động Từ Máy Móc

Đường ống PP kết nối với bơm, quạt hoặc thiết bị cơ khí có thể chịu rung động trong quá trình vận hành.

Nếu giá đỡ bố trí không phù hợp, rung động có thể làm tăng tải trọng động lên đường ống và các mối nối.

Trong những trường hợp này, cần xem xét vị trí đặt giá đỡ, giải pháp hạn chế rung và phương án kết nối mềm phù hợp với thiết kế hệ thống.

Không nên để đường ống PP chịu trực tiếp tải trọng cơ học từ thiết bị nếu đường ống không được thiết kế để tiếp nhận tải trọng đó.

6.3. Môi Trường Có Hóa Chất Ăn Mòn

Trong các nhà máy hóa chất, xử lý khí thải hoặc xử lý nước công nghiệp, giá đỡ và phụ kiện có thể tiếp xúc với hơi hóa chất hoặc môi trường ăn mòn.

Khi đó, cần lựa chọn vật liệu giá đỡ, bu lông, lớp phủ bảo vệ và phụ kiện phù hợp với môi trường làm việc.

Ngoài ra, cần đảm bảo kết cấu giá đỡ không gây cọ xát hoặc tạo ứng suất cục bộ lên thành ống PP trong quá trình vận hành.

7. Những Lưu Ý Khi Thiết Kế Và Lắp Đặt Giá Đỡ Ống PP

7.1. Không Áp Dụng Một Khoảng Cách Cố Định Cho Mọi Đường Ống

Khoảng cách giá đỡ cần được xác định dựa trên loại ống, kích thước, chiều dày thành, nhiệt độ và tải trọng vận hành.

Các bảng khoảng cách giá đỡ của nhà sản xuất thường gắn với điều kiện cụ thể. Vì vậy, cần kiểm tra phạm vi áp dụng trước khi sử dụng trong thiết kế thực tế.

7.2. Kiểm Tra Độ Võng Cho Phép

Độ võng là một trong những tiêu chí quan trọng để xác định khoảng cách giữa các giá đỡ.

Khi khoảng cách quá lớn, đường ống có thể bị võng đáng kể, ảnh hưởng đến độ dốc và khả năng vận hành.

Cần xác định giới hạn độ võng theo yêu cầu thiết kế, tiêu chuẩn áp dụng hoặc tài liệu kỹ thuật của nhà sản xuất.

7.3. Phân Biệt Giá Đỡ Trượt Và Điểm Neo

Giá đỡ trượt có nhiệm vụ nâng đỡ đường ống nhưng cho phép đường ống dịch chuyển theo phương thiết kế.

Điểm neo có nhiệm vụ giữ đường ống tại vị trí xác định và tiếp nhận lực phát sinh theo tính toán.

Việc bố trí hai loại này cần phối hợp với phương án giãn nở nhiệt. Nếu đặt điểm neo không phù hợp, hệ thống có thể phát sinh ứng suất lớn tại đường ống hoặc mối nối.

7.4. Kiểm Tra Sau Khi Lắp Đặt

Sau khi hoàn thiện hệ thống, cần kiểm tra độ thẳng tuyến, vị trí giá đỡ, độ chắc chắn của liên kết và khả năng dịch chuyển tại những vị trí được thiết kế để trượt.

Đối với hệ thống dẫn chất lỏng, cần kiểm tra độ dốc và tình trạng võng ống trong điều kiện vận hành phù hợp.

Việc kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm hiện tượng lỏng giá đỡ, biến dạng đường ống hoặc các dấu hiệu bất thường khác.

8. Kết Luận

Khoảng cách giá đỡ ống PP cần được xác định dựa trên nhiều yếu tố kỹ thuật, trong đó quan trọng nhất là đường kính và chiều dày thành ống, chiều dài nhịp đỡ, khối lượng đường ống, nhiệt độ vận hành và điều kiện môi trường.

Bên cạnh đó, thiết kế cần tính đến tải trọng của dung dịch, van và phụ kiện, rung động từ thiết bị cũng như sự giãn nở nhiệt của vật liệu PP.

Việc bố trí giá đỡ hợp lý giúp hạn chế độ võng, giảm tải trọng lên mối nối và duy trì sự ổn định của hệ thống đường ống trong quá trình vận hành.

Đối với các dự án đường ống PP công nghiệp, doanh nghiệp nên xác định đầy đủ thông số kỹ thuật của ống và điều kiện làm việc trước khi lựa chọn khoảng cách giá đỡ. Khi cần thiết, nên tham khảo bảng nhịp đỡ của nhà sản xuất hoặc thực hiện tính toán kỹ thuật để đảm bảo phương án lắp đặt phù hợp với công trình thực tế.

---
