Ống PP Đường Kính Lớn Bị Võng: Nguyên Nhân Và Cách Bố Trí Giá Đỡ

Ống PP đường kính lớn bị võng là hiện tượng thường gặp khi hệ thống đường ống có khẩu độ giá đỡ quá dài, tải trọng tác dụng lớn hoặc chịu ảnh hưởng của nhiệt độ trong quá trình vận hành. Nếu không được tính toán và bố trí giá đỡ phù hợp, đường ống có thể biến dạng, tạo điểm đọng nước, ảnh hưởng đến mối nối và làm thay đổi hướng dòng khí hoặc dòng chất lỏng.

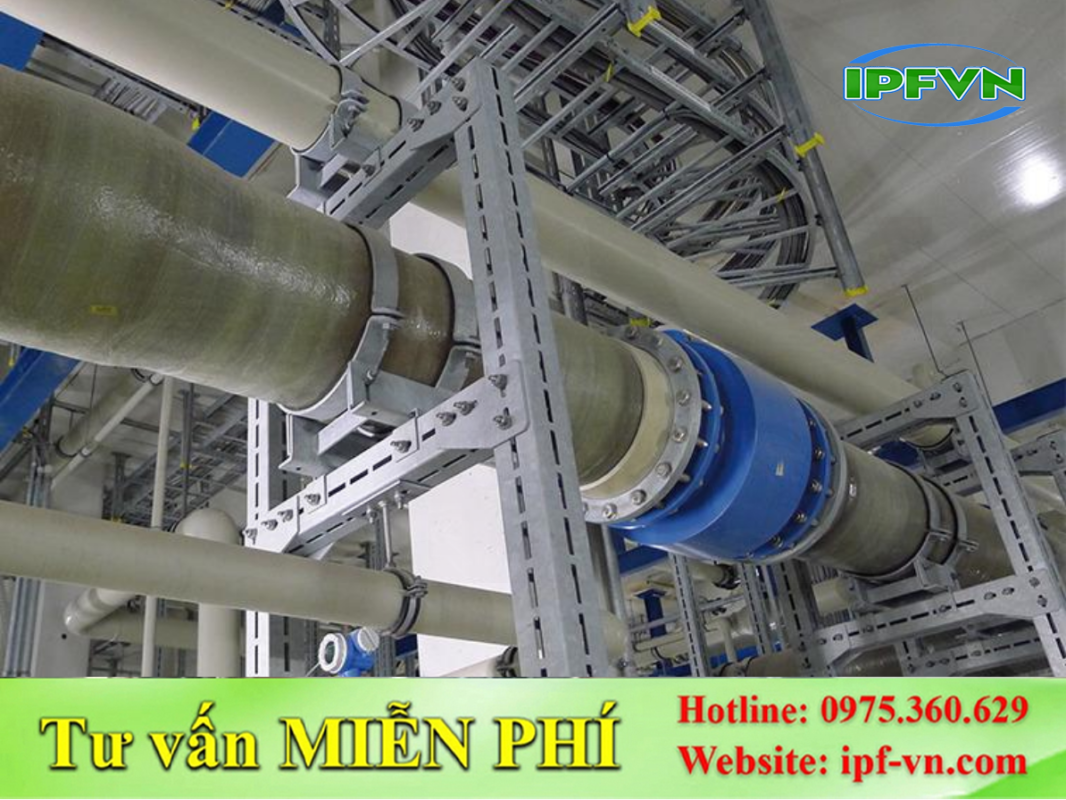

Ống PP đường kính lớn bị võng

1. Vì sao ống PP đường kính lớn dễ bị võng?

PP có ưu điểm nhẹ, chịu hóa chất tốt và phù hợp với nhiều hệ thống xử lý khí, nước thải, hóa chất. Tuy nhiên, vật liệu PP có độ cứng không cao như kim loại nên khả năng chịu uốn theo phương ngang cần được tính toán khi sử dụng cho đường kính lớn.

Đường ống càng lớn thì trọng lượng bản thân, diện tích chịu tác động của dòng khí và yêu cầu về độ ổn định càng tăng. Nếu khoảng cách giữa các điểm đỡ không phù hợp, đoạn ống nằm giữa hai giá đỡ có thể bị võng theo thời gian.

2. Khẩu độ giá đỡ ảnh hưởng trực tiếp đến độ võng

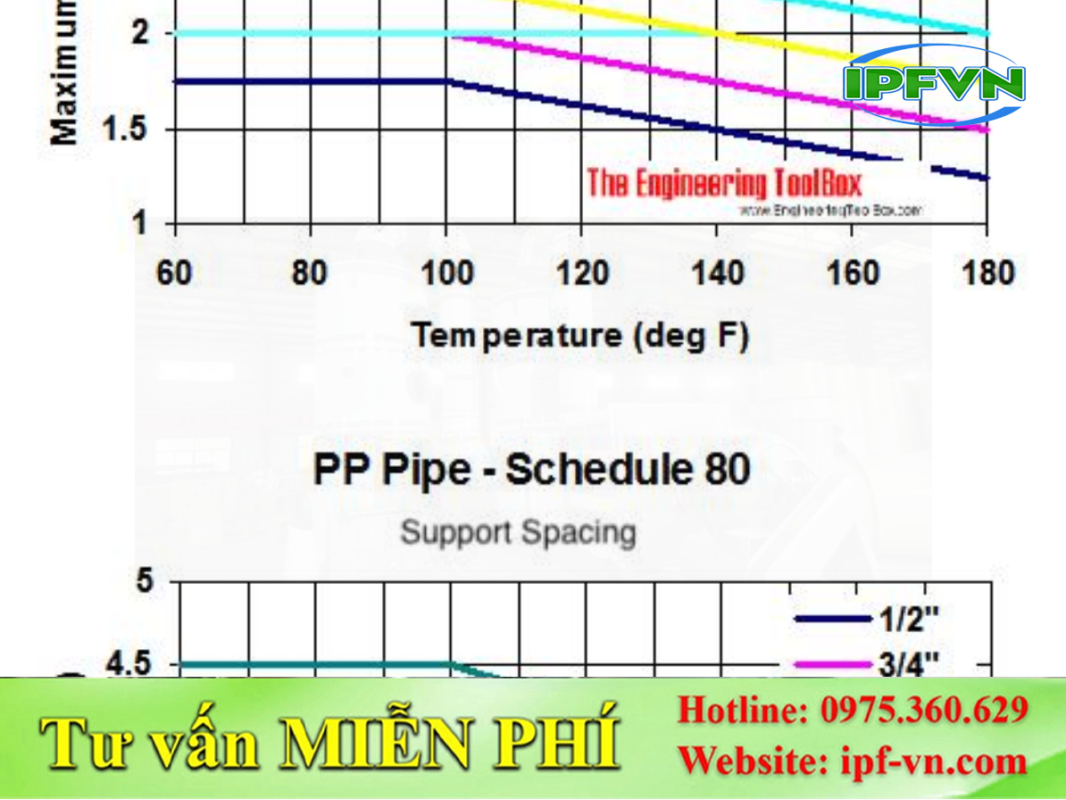

Khẩu độ giá đỡ ảnh hưởng trực tiếp đến độ võng

Khẩu độ là khoảng cách giữa hai vị trí đỡ liên tiếp. Đây là một trong những yếu tố quan trọng nhất khi thiết kế hệ thống ống PP đường kính lớn.

2.1. Khẩu độ quá dài

Khi hai giá đỡ đặt quá xa nhau, đoạn ống ở giữa phải chịu tải trên một chiều dài lớn hơn. Độ võng có xu hướng tăng theo khẩu độ.

Đối với đường ống có đường kính lớn, không nên áp dụng một khoảng cách giá đỡ cố định cho mọi trường hợp. Khoảng cách cần được xác định dựa trên đường kính, chiều dày ống, nhiệt độ, tải trọng và điều kiện lắp đặt.

2.2. Giá đỡ cần phân bố đều

Giá đỡ nên được bố trí sao cho tải trọng được phân bổ tương đối đồng đều dọc tuyến. Những vị trí gần co, tê, van, mặt bích hoặc thiết bị kết nối cần được xem xét riêng vì đây thường là các điểm tập trung tải.

2.3. Đoạn ống dài cần kiểm tra độ võng

Không nên chỉ kiểm tra khả năng chịu tải của giá đỡ. Cần kiểm tra cả độ võng của đoạn ống giữa các điểm đỡ để tránh tình trạng giá đỡ vẫn chắc chắn nhưng thân ống bị cong xuống.

3. Tải trọng tác động lên ống PP

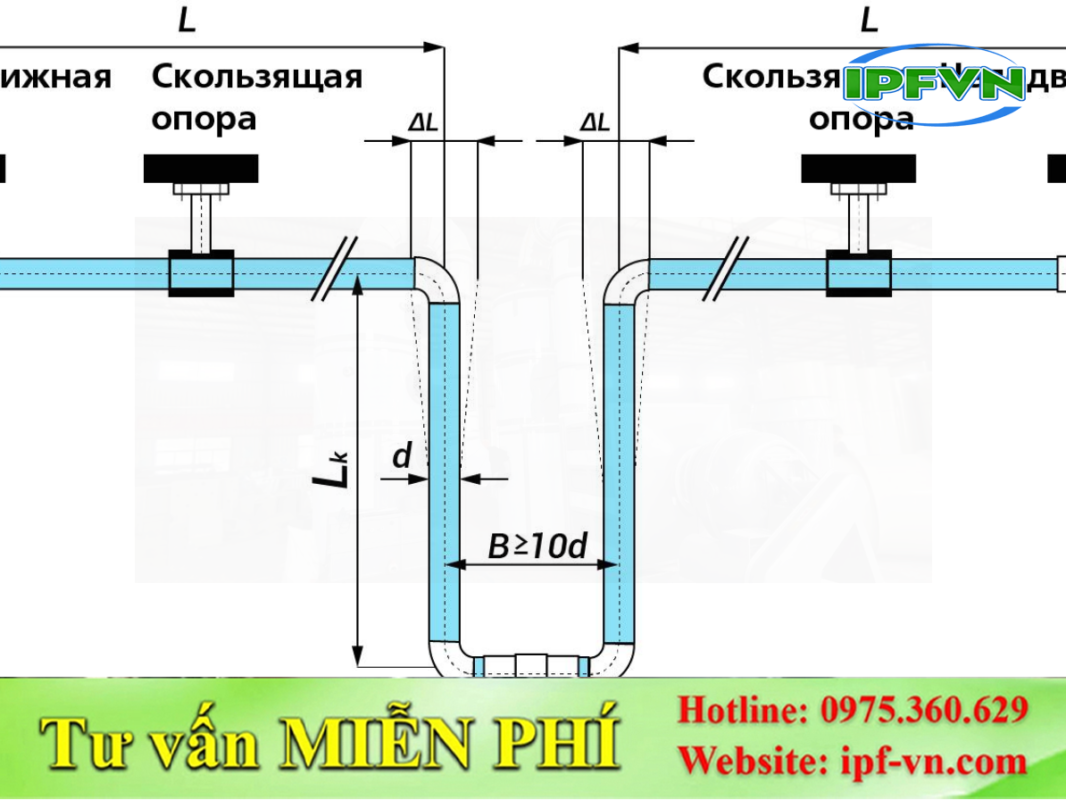

Tải trọng tác động lên ống PP

Khi tính toán giá đỡ, cần xem xét tổng tải trọng thay vì chỉ tính trọng lượng bản thân của ống.

3.1. Trọng lượng bản thân đường ống

Đường kính lớn đồng nghĩa với khối lượng vật liệu lớn hơn. Khi đường ống chứa nước, dung dịch hóa chất hoặc chất lỏng khác, tải trọng thực tế còn tăng đáng kể.

Đối với hệ thống hút khí, cần tính đến trọng lượng của đường ống, phụ kiện và các thiết bị lắp trên tuyến.

3.2. Trọng lượng chất lưu bên trong

Ống PP dẫn chất lỏng thường chịu tải lớn hơn đáng kể khi đầy chất. Vì vậy, khoảng cách giá đỡ khi thiết kế đường ống chứa chất lỏng cần được xác định theo trạng thái tải bất lợi, không chỉ theo trọng lượng ống rỗng.

3.3. Tải trọng từ phụ kiện

Co, tê, van, mặt bích, đoạn chuyển đổi và các thiết bị khác có thể tạo tải trọng cục bộ. Nếu chỉ đặt giá đỡ theo chiều dài mà bỏ qua phụ kiện, một số đoạn ống có thể bị võng hoặc chịu lực không đều.

4. Nhiệt độ và hiện tượng giãn nở của ống PP

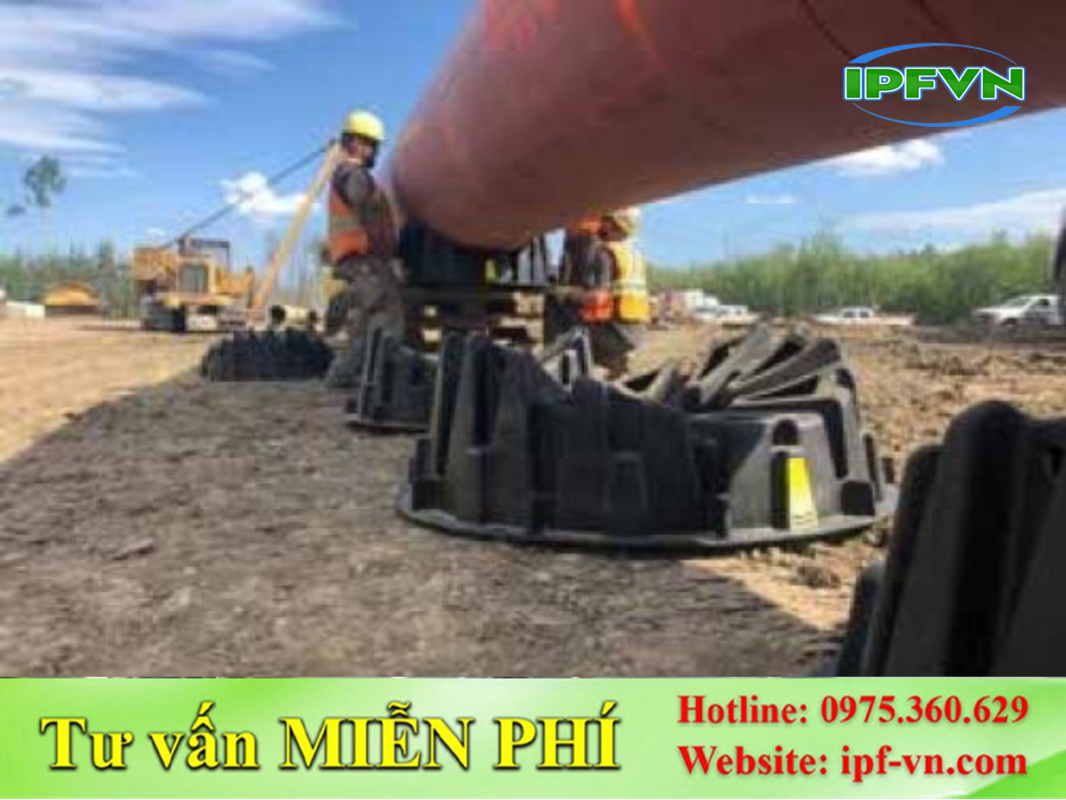

Nhiệt độ và hiện tượng giãn nở của ống PP

Nhiệt độ là yếu tố đặc biệt quan trọng đối với hệ thống PP đường kính lớn.

4.1. PP giãn nở khi nhiệt độ thay đổi

Khi nhiệt độ tăng, đường ống có xu hướng giãn dài; khi nhiệt độ giảm, đường ống co lại. Nếu tuyến ống bị cố định cứng tại quá nhiều vị trí, biến dạng nhiệt có thể truyền thành ứng suất lên ống và mối nối.

Do đó, thiết kế giá đỡ cần phân biệt giữa vị trí cố định và vị trí cho phép đường ống dịch chuyển.

4.2. Ảnh hưởng của nhiệt độ vận hành

Đường ống dẫn khí nóng, nước nóng hoặc hóa chất có nhiệt độ cao cần được tính toán khác với đường ống vận hành ở nhiệt độ môi trường.

Khi nhiệt độ tăng, độ cứng của PP cũng thay đổi. Vì vậy, khoảng cách giá đỡ phù hợp ở điều kiện nhiệt độ thấp chưa chắc phù hợp khi hệ thống vận hành liên tục ở nhiệt độ cao.

4.3. Cần tạo điều kiện cho ống dịch chuyển

Tại các vị trí cần cho phép giãn nở, giá đỡ nên được thiết kế để vừa giữ ổn định đường ống vừa hạn chế cản trở chuyển vị theo phương đã tính toán.

Không nên siết cố định đường ống PP một cách tùy tiện tại tất cả các điểm.

5. Gia cường cho ống PP đường kính lớn

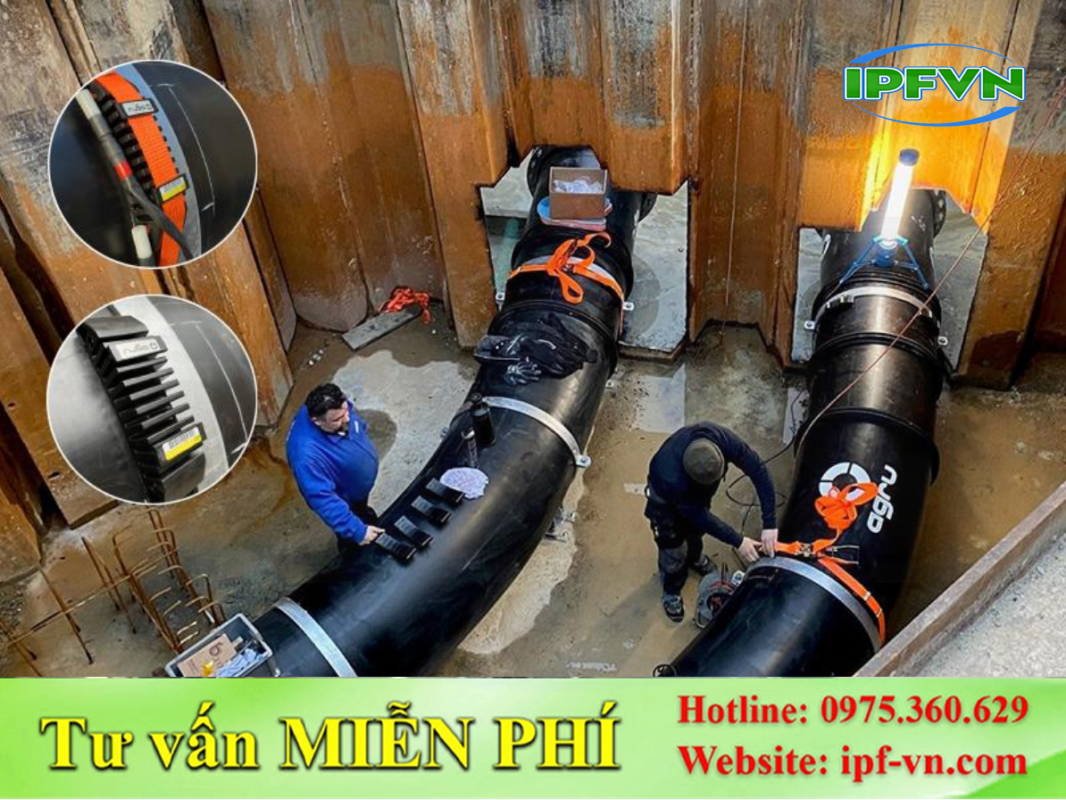

Gia cường cho ống PP đường kính lớn

Trong một số trường hợp, chỉ tăng số lượng giá đỡ chưa phải giải pháp tối ưu. Có thể cần bổ sung kết cấu gia cường tùy theo điều kiện thực tế.

5.1. Tăng số lượng giá đỡ

Đây là giải pháp đơn giản để giảm khẩu độ tự do của đường ống. Khi khoảng cách giữa các điểm đỡ giảm, tải trọng trên từng đoạn ống cũng được phân bố tốt hơn.

Tuy nhiên, cần bố trí hợp lý để không gây cản trở giãn nở nhiệt hoặc tạo ứng suất cục bộ.

5.2. Sử dụng đai hoặc gối đỡ phù hợp

Bề mặt tiếp xúc giữa giá đỡ và ống cần đủ rộng, tránh tạo lực tập trung lên một điểm nhỏ. Đối với ống PP đường kính lớn, nên ưu tiên kết cấu ôm đỡ hoặc gối đỡ có hình dạng phù hợp với đường kính ngoài của ống.

Không nên sử dụng cách treo khiến toàn bộ tải trọng tập trung vào một vị trí hẹp trên thành ống.

5.3. Gia cường tại khu vực phụ kiện

Các vị trí có van, mặt bích, co hoặc tê lớn nên được xem xét bổ sung giá đỡ riêng. Mục tiêu là hạn chế tải trọng của phụ kiện truyền trực tiếp lên thân ống hoặc mối hàn.

6. Cách bố trí giá đỡ khi thi công

Bố trí giá đỡ cần được thực hiện theo bản vẽ và điều kiện thực tế tại công trường.

6.1. Xác định vị trí giá đỡ trước khi lắp ống

Trước khi thi công, cần xác định tuyến ống, cao độ, các điểm đổi hướng, vị trí phụ kiện và thiết bị kết nối. Từ đó bố trí hệ thống giá đỡ phù hợp.

Không nên lắp đường ống trước rồi mới bổ sung giá đỡ một cách ngẫu nhiên khi phát hiện ống bị võng.

6.2. Kiểm tra cao độ trong quá trình lắp đặt

Sau khi đặt ống lên giá đỡ, cần kiểm tra cao độ và độ thẳng của tuyến. Đối với đường ống thoát nước hoặc đường ống cần tạo dốc, giá đỡ phải được bố trí theo đúng cao độ thiết kế.

6.3. Tránh siết quá chặt

Giá đỡ phải giữ được đường ống nhưng không nên tạo lực ép quá lớn lên thành PP. Đặc biệt với các điểm cho phép chuyển vị nhiệt, cần bảo đảm khả năng dịch chuyển theo thiết kế.

6.4. Kiểm tra sau khi đưa vào vận hành

Một số trường hợp đường ống ban đầu khá thẳng nhưng bắt đầu võng sau khi vận hành do nhiệt độ, tải trọng chất lưu hoặc thay đổi điều kiện làm việc.

Do đó, cần kiểm tra lại tuyến ống sau thời gian vận hành và ghi nhận những vị trí có dấu hiệu biến dạng.

7. Checklist kiểm tra ống PP bị võng

Hạng mục	Nội dung cần kiểm tra
Khẩu độ	Khoảng cách giữa các giá đỡ có quá lớn không
Tải trọng	Trọng lượng ống, chất lưu và phụ kiện
Nhiệt độ	Nhiệt độ môi trường và nhiệt độ vận hành
Giá đỡ	Kích thước, vị trí và bề mặt tiếp xúc
Phụ kiện	Co, tê, van, mặt bích có được đỡ riêng không
Gia cường	Có cần bổ sung gối hoặc kết cấu đỡ không
Giãn nở	Các điểm cố định và điểm cho phép dịch chuyển
Cao độ	Tuyến ống có bị thay đổi cao độ sau vận hành không

8. Những lỗi thường gặp khi bố trí giá đỡ

Một số lỗi thi công có thể khiến ống PP đường kính lớn bị võng nhanh hơn:

• Khoảng cách giá đỡ quá lớn.

• Chỉ tính trọng lượng ống mà bỏ qua chất lưu bên trong.

• Không tính tải trọng của van và phụ kiện.

• Giá đỡ có bề mặt tiếp xúc quá nhỏ.

• Cố định cứng toàn bộ tuyến ống.

• Không xem xét giãn nở nhiệt.

• Thiếu giá đỡ tại co, tê và mặt bích.

• Chỉ kiểm tra khi nghiệm thu mà không theo dõi sau vận hành.

9. Kết luận

Tình trạng ống PP đường kính lớn bị võng thường liên quan đến khẩu độ giá đỡ, tải trọng, nhiệt độ vận hành và cách bố trí kết cấu đỡ. Giải pháp không chỉ đơn giản là tăng số lượng giá đỡ mà cần xác định đúng tải trọng, kiểm soát độ võng, xem xét giãn nở nhiệt và bố trí điểm cố định, điểm trượt phù hợp.

Trong quá trình thi công, cần kiểm tra cao độ, độ thẳng, vị trí phụ kiện và khả năng chịu tải của từng điểm đỡ. Đối với các tuyến ống PP đường kính lớn hoặc làm việc ở nhiệt độ cao, nên tính toán kết cấu giá đỡ theo điều kiện vận hành thực tế thay vì sử dụng khoảng cách giá đỡ theo kinh nghiệm.

---
