Tháp Xử Lý Khí Thải Nhiều Tầng Được Bố Trí Theo Nguyên Lý Nào?

Tháp xử lý khí thải nhiều tầng là thiết bị được sử dụng trong các hệ thống kiểm soát ô nhiễm công nghiệp, giúp loại bỏ hoặc giảm nồng độ chất ô nhiễm trong dòng khí trước khi thải ra môi trường. Hiệu quả của thiết bị phụ thuộc vào cách bố trí từng tầng xử lý, hướng di chuyển của dòng khí, khả năng phân phối dung dịch hấp thụ và phương án bảo trì. Vậy tháp xử lý khí thải nhiều tầng được thiết kế theo nguyên lý nào, mỗi tầng đảm nhiệm chức năng gì và cần lưu ý những gì khi vận hành? Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo và nguyên lý hoạt động của tháp hấp thụ nhiều tầng trong thực tế công nghiệp.

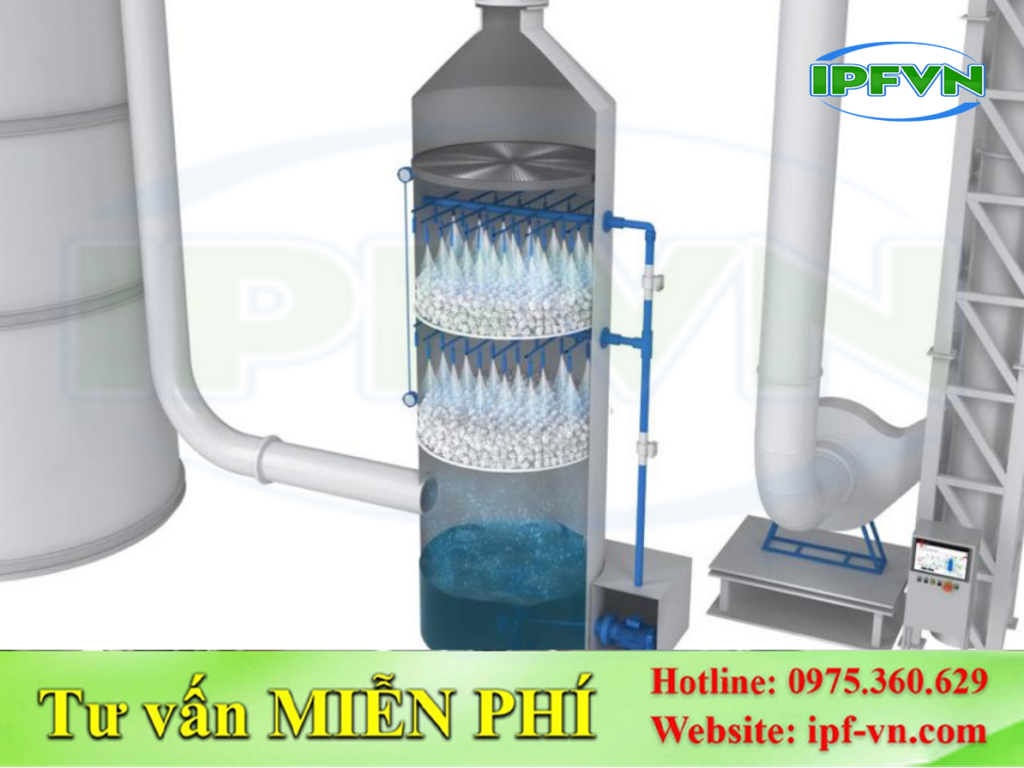

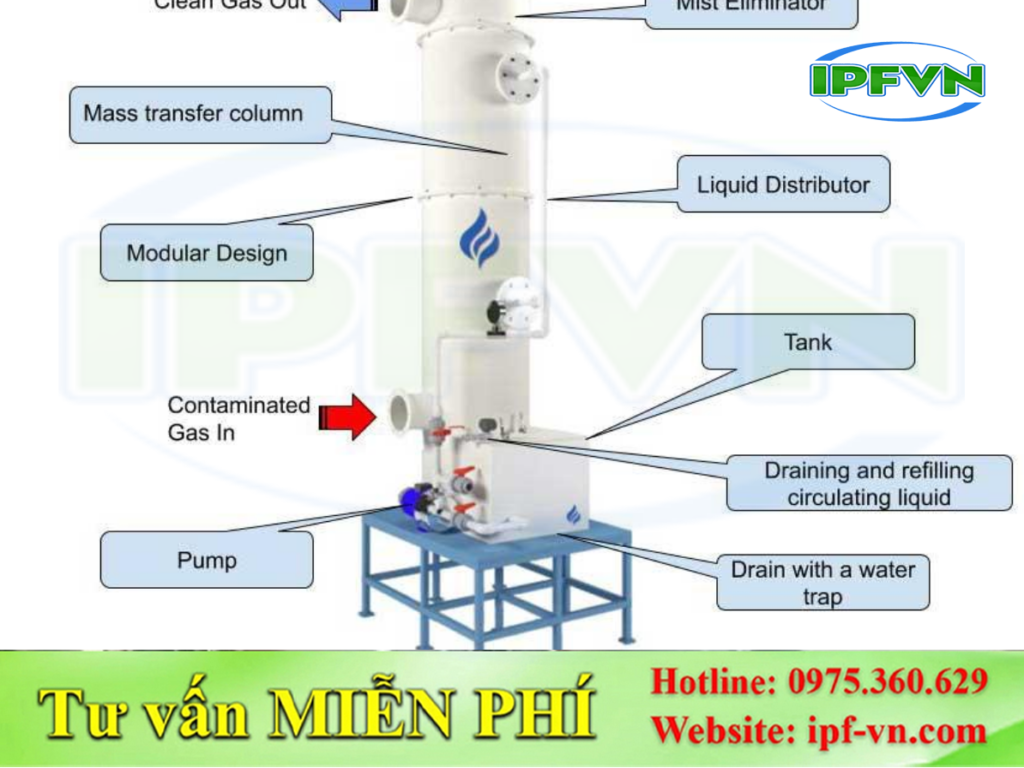

1. Tháp xử lý khí thải nhiều tầng là gì? Nguyên lý bố trí tổng thể

Tháp xử lý khí thải nhiều tầng là gì? Nguyên lý bố trí tổng thể

Tháp xử lý khí thải nhiều tầng là thiết bị xử lý khí được thiết kế với nhiều khu vực hoặc lớp tiếp xúc nối tiếp nhau bên trong thân tháp. Tùy theo công nghệ, mỗi tầng có thể đảm nhiệm nhiệm vụ phun dung dịch, tăng diện tích tiếp xúc khí – lỏng, giữ lại giọt lỏng hoặc tách sương trước khi khí đi ra ngoài.

Trong hệ thống sử dụng tháp hấp thụ, khí thải được dẫn vào tháp và tiếp xúc với dung dịch xử lý. Các chất ô nhiễm có khả năng hòa tan hoặc phản ứng với dung dịch sẽ được chuyển từ pha khí sang pha lỏng hoặc chuyển hóa thành các dạng ít gây hại hơn. Việc bố trí nhiều tầng giúp quá trình tiếp xúc diễn ra qua nhiều giai đoạn, từ đó có thể nâng cao hiệu quả xử lý khi hệ thống được thiết kế phù hợp.

1.1. Vì sao cần bố trí tháp xử lý khí thải thành nhiều tầng?

Vì sao cần bố trí tháp xử lý khí thải thành nhiều tầng?

Không phải mọi dòng khí thải đều có thể được xử lý hiệu quả chỉ bằng một vùng tiếp xúc. Thành phần khí, nồng độ chất ô nhiễm, lưu lượng và yêu cầu đầu ra có thể khiến hệ thống cần nhiều khu vực xử lý khác nhau.

Bố trí nhiều tầng mang lại một số lợi ích:

• Tăng khả năng tiếp xúc khí – lỏng: Dòng khí có thêm cơ hội tiếp xúc với dung dịch hấp thụ trong quá trình đi qua tháp.
• Phân chia nhiệm vụ xử lý: Các tầng có thể được thiết kế để phun dung dịch, hấp thụ chất ô nhiễm hoặc tách giọt lỏng.
• Hỗ trợ kiểm soát hiệu suất: Có thể điều chỉnh lưu lượng dung dịch hoặc điều kiện vận hành theo yêu cầu từng khu vực.
• Thuận tiện cho bảo trì: Khi được thiết kế với cửa kiểm tra và kết cấu phù hợp, các bộ phận bên trong tháp có thể được kiểm tra định kỳ.

Tuy nhiên, tăng số tầng không đồng nghĩa với hiệu quả xử lý luôn tăng. Số lượng và cấu tạo tầng cần được xác định dựa trên đặc tính khí thải, yêu cầu xử lý và giới hạn tổn thất áp suất của toàn hệ thống.

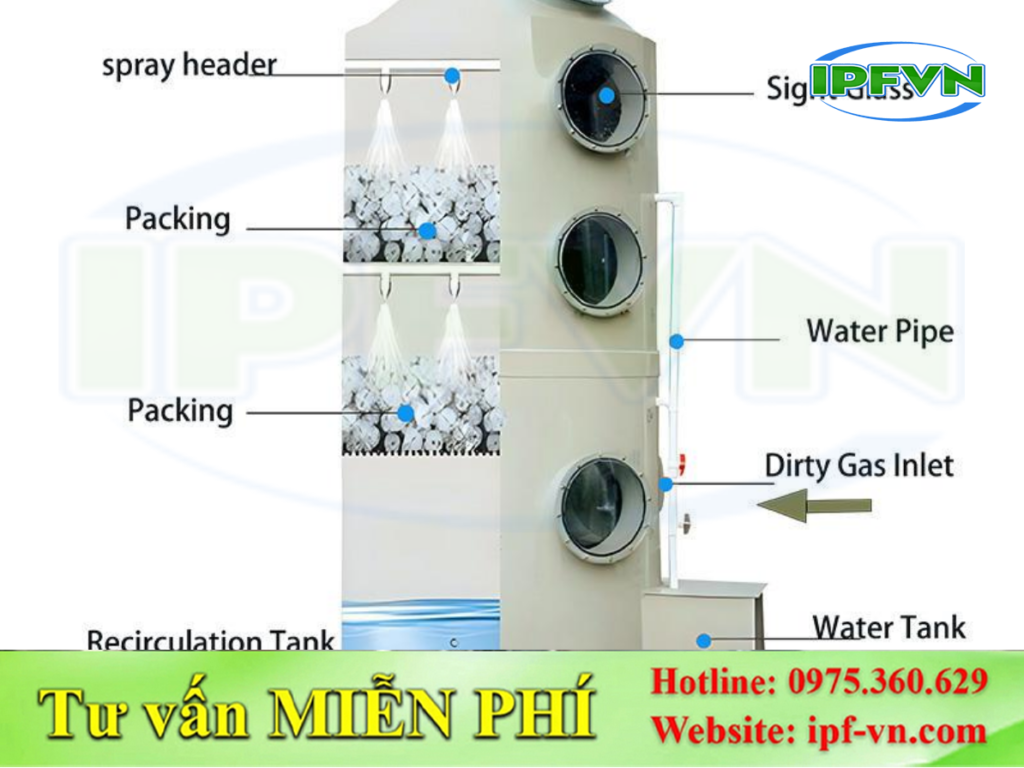

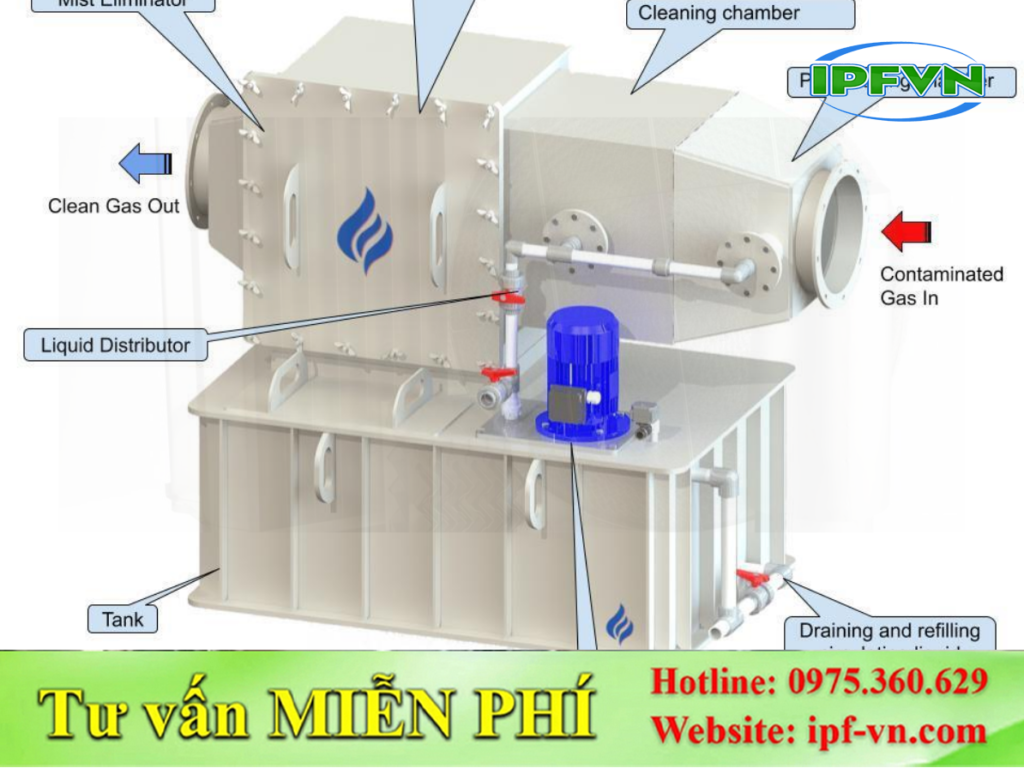

2. Chức năng từng tầng trong tháp xử lý khí thải nhiều tầng

Mỗi tầng trong tháp có thể thực hiện một nhiệm vụ riêng hoặc phối hợp với các tầng khác để tạo thành quá trình xử lý liên tục. Cấu hình thực tế phụ thuộc vào công nghệ hấp thụ, loại dung dịch sử dụng và tính chất của chất ô nhiễm.

Chức năng từng tầng trong tháp xử lý khí thải nhiều tầng

2.1. Tầng phân phối dung dịch và tầng tiếp xúc hấp thụ

Tầng phân phối dung dịch và tầng tiếp xúc hấp thụ

Tầng phân phối dung dịch có nhiệm vụ đưa dung dịch xử lý đến các vị trí cần thiết, giúp dung dịch phủ tương đối đồng đều trên vùng tiếp xúc. Hệ thống này thường gồm đường ống cấp, vòi phun hoặc bộ phận phân phối phù hợp với thiết kế của tháp.

Tầng tiếp xúc hấp thụ là khu vực diễn ra quá trình truyền khối giữa khí và lỏng. Tùy cấu hình, khu vực này có thể sử dụng lớp đệm, mâm tiếp xúc hoặc hệ thống phun để tăng diện tích tiếp xúc và thời gian tương tác giữa hai pha.

Hiệu quả của tầng tiếp xúc phụ thuộc vào nhiều yếu tố, bao gồm:

• Diện tích tiếp xúc giữa khí và dung dịch.
• Lưu lượng khí và lưu lượng dung dịch.
• Khả năng phân phối đồng đều của dung dịch.
• Thời gian tiếp xúc và đặc tính truyền khối của chất ô nhiễm.
• Tính chất hóa học, nhiệt độ và nồng độ dung dịch xử lý.

Nếu dung dịch phân phối không đều, một số khu vực có thể không được làm ướt đầy đủ, khiến khí đi qua mà chưa được xử lý hiệu quả. Vì vậy, thiết kế bộ phận phân phối là một yếu tố quan trọng đối với tháp hấp thụ nhiều tầng.

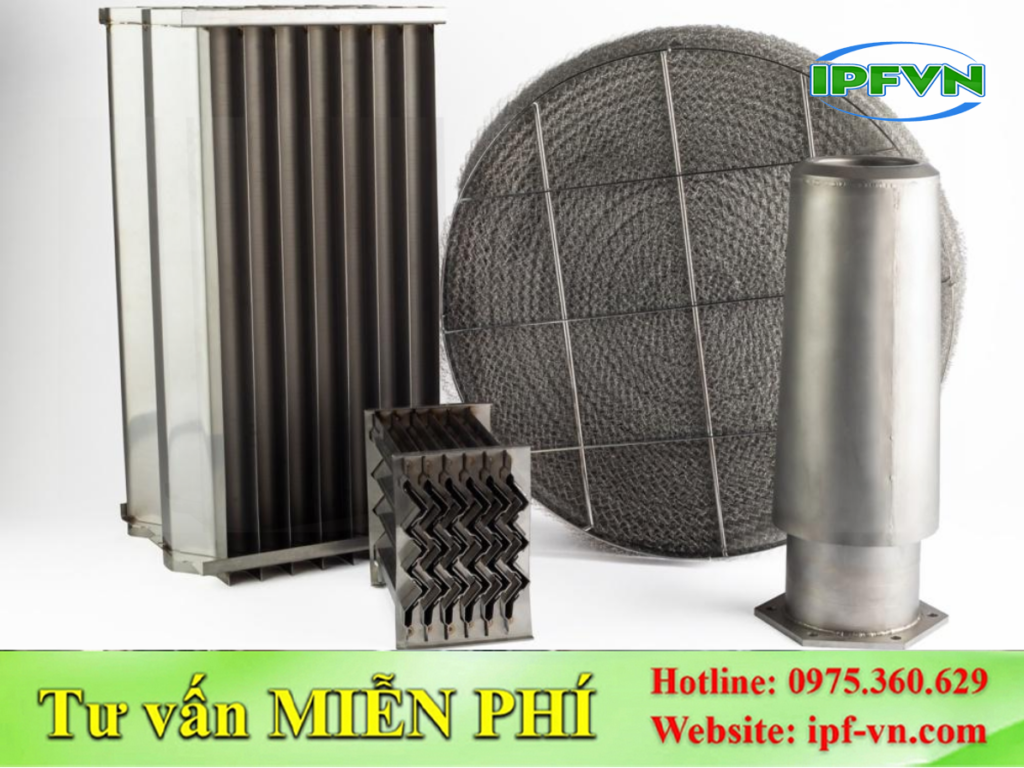

2.2. Tầng tách sương và các bộ phận hỗ trợ

Tầng tách sương và các bộ phận hỗ trợ

Sau quá trình tiếp xúc với dung dịch, dòng khí có thể cuốn theo các giọt lỏng nhỏ. Tầng tách sương được bố trí để giữ lại phần lớn các giọt này trước khi khí thoát khỏi tháp, giúp hạn chế hiện tượng kéo theo dung dịch ra đường ống xả.

Ngoài tầng tách sương, tháp có thể được trang bị bộ phận đỡ lớp đệm, tấm phân phối khí, cửa kiểm tra hoặc hệ thống thu gom dung dịch ở đáy. Mỗi bộ phận cần được bố trí phù hợp với kết cấu và yêu cầu vận hành.

Cần phân biệt chức năng tách sương với chức năng loại bỏ chất ô nhiễm dạng khí. Bộ phận tách sương chủ yếu giữ lại giọt lỏng bị cuốn theo, không thay thế cho quá trình hấp thụ hoặc các công nghệ xử lý chuyên biệt đối với chất ô nhiễm chưa được loại bỏ.

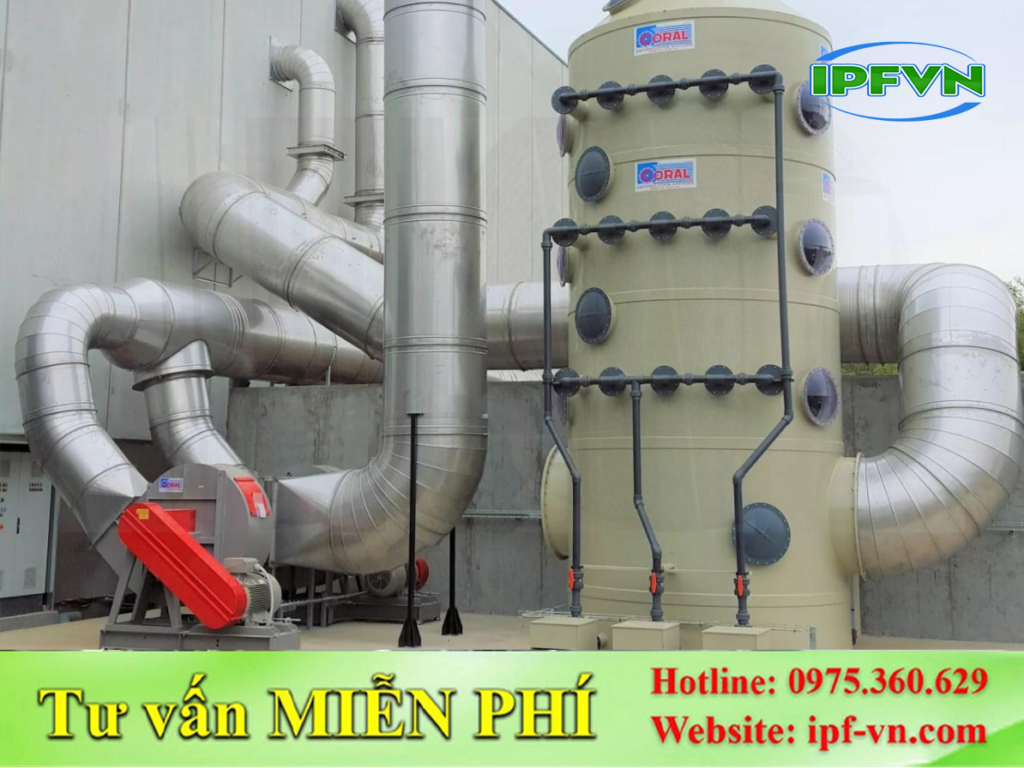

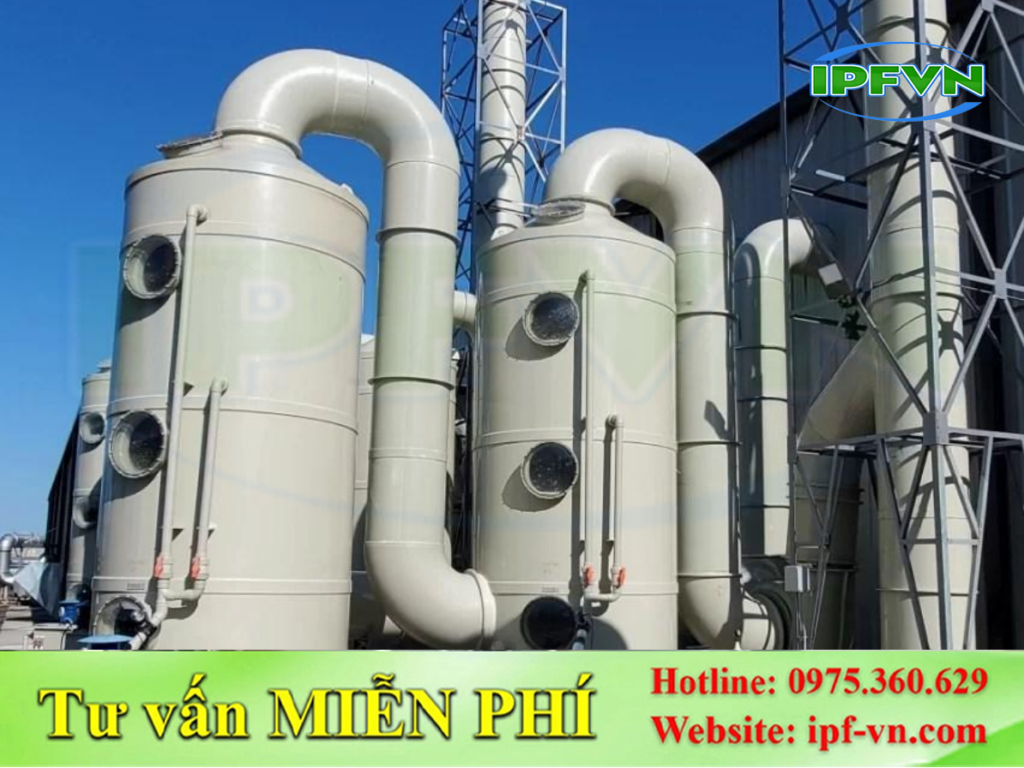

3. Đường đi của khí trong tháp xử lý khí thải nhiều tầng

Đường đi của khí trong tháp xử lý khí thải nhiều tầng

Đường đi của dòng khí là yếu tố quyết định cách khí tiếp xúc với dung dịch và các bộ phận bên trong tháp. Với nhiều hệ thống hấp thụ, khí được đưa vào gần phần dưới thân tháp rồi đi lên, trong khi dung dịch được phun từ phía trên và chảy xuống. Đây là cấu hình dòng ngược phổ biến, nhưng không phải phương án duy nhất cho mọi thiết kế.

3.1. Nguyên lý dòng khí đi qua các tầng xử lý

Nguyên lý dòng khí đi qua các tầng xử lý

Trong cấu hình dòng ngược, khí thải đi từ dưới lên và lần lượt tiếp xúc với các vùng xử lý. Dung dịch thường được cấp từ phía trên, chảy xuống qua lớp đệm hoặc vùng tiếp xúc rồi được thu gom ở đáy tháp.

Cách bố trí này giúp dòng khí tiếp xúc với dung dịch có nồng độ chất hấp thụ phù hợp tại các vị trí khác nhau. Tùy loại chất ô nhiễm và thiết kế hệ thống, chênh lệch nồng độ giữa khí và lỏng có thể hỗ trợ quá trình truyền khối.

Một số cấu hình khác có thể sử dụng dòng khí và dung dịch đi cùng chiều hoặc bố trí nhiều vùng tiếp xúc với hướng dòng khác nhau. Phương án được chọn cần căn cứ vào hiệu suất mong muốn, đặc tính chất ô nhiễm và yêu cầu vận hành.

3.2. Kiểm soát lưu lượng và tổn thất áp suất

Kiểm soát lưu lượng và tổn thất áp suất

Khi khí đi qua các tầng, lớp đệm, mâm tiếp xúc hoặc bộ phận tách sương, dòng khí sẽ chịu tổn thất áp suất. Nếu kết cấu quá cản trở dòng khí hoặc các bộ phận bên trong bị bám bẩn, tổn thất áp suất có thể tăng, làm tăng tải cho quạt hút.

Để kiểm soát vấn đề này, cần xem xét:

• Lưu lượng khí thiết kế và vận tốc khí qua từng khu vực.
• Kích thước thân tháp và diện tích tiết diện dòng khí.
• Loại lớp đệm hoặc cấu trúc tiếp xúc được sử dụng.
• Khả năng phân phối khí đồng đều, tránh hiện tượng khí đi tắt.
• Tình trạng bám cặn, tắc nghẽn hoặc tích tụ dung dịch.

Việc theo dõi chênh lệch áp suất qua tháp giúp phát hiện sớm những thay đổi bất thường trong quá trình vận hành. Nếu tổn thất áp suất tăng vượt mức thông thường, cần kiểm tra các tầng tiếp xúc, bộ phận phân phối và hệ thống tách sương để xác định nguyên nhân.

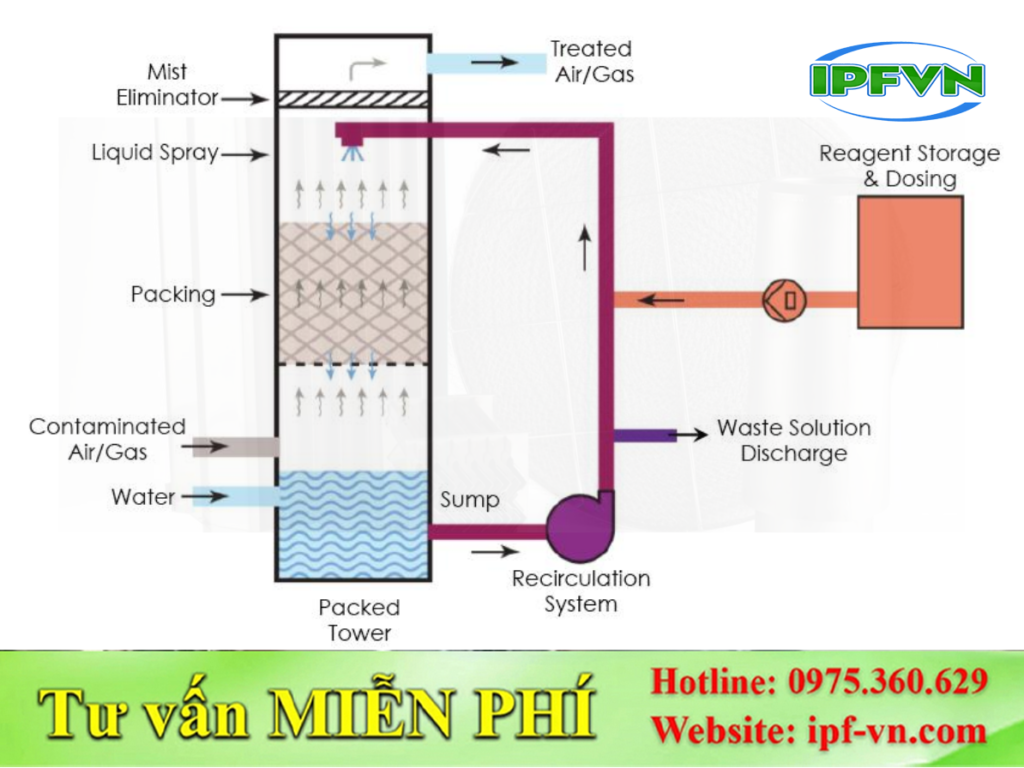

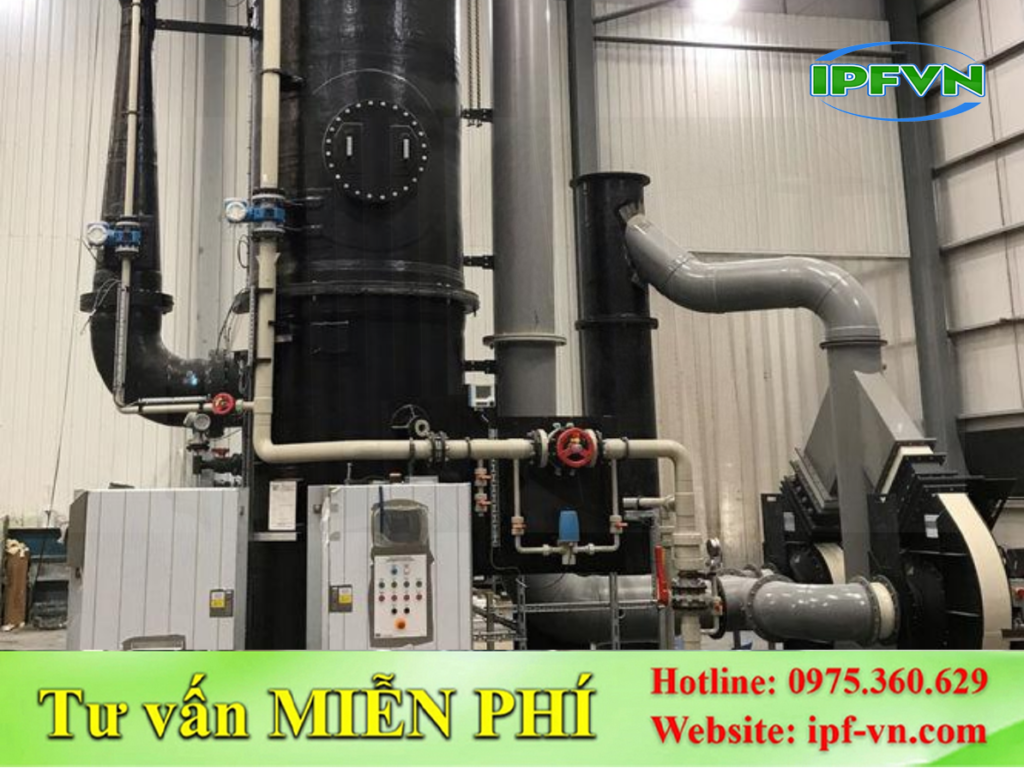

4. Nguyên lý phân phối dung dịch trong tháp hấp thụ nhiều tầng

Nguyên lý phân phối dung dịch trong tháp hấp thụ nhiều tầng

Dung dịch hấp thụ là thành phần trực tiếp tham gia vào quá trình loại bỏ nhiều chất ô nhiễm trong khí thải. Vì vậy, hệ thống phân phối dung dịch cần bảo đảm lưu lượng, độ phủ và điều kiện hóa học phù hợp với thiết kế của tháp.

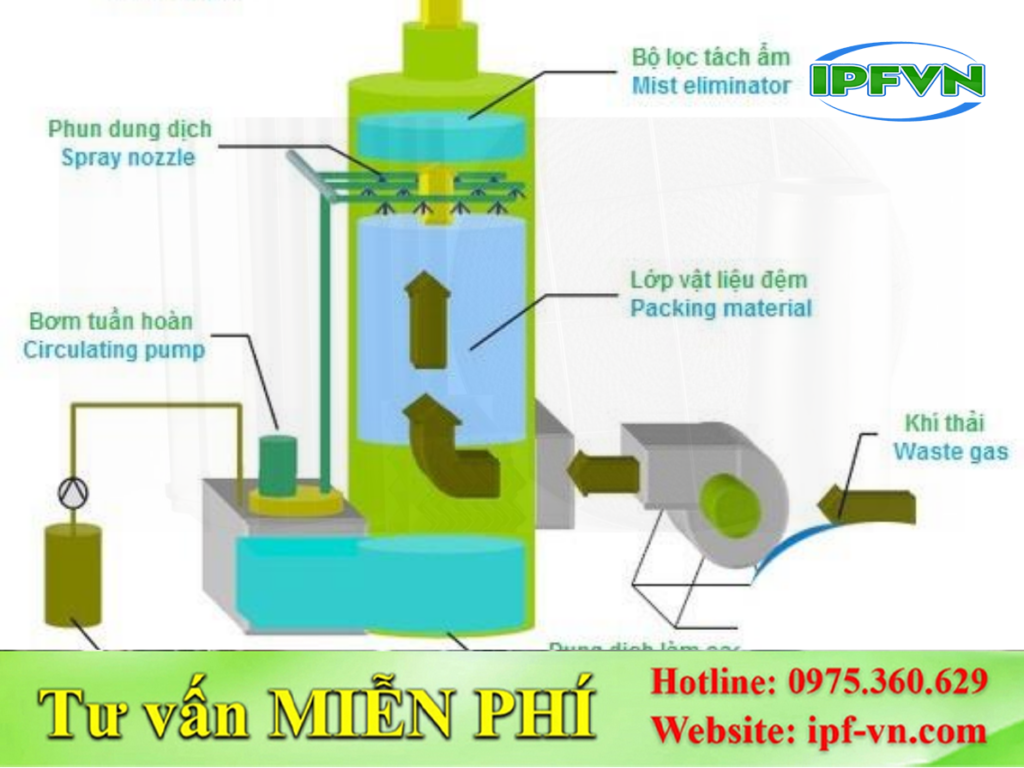

4.1. Hệ thống tuần hoàn và phân phối dung dịch

Trong nhiều hệ thống, dung dịch được thu gom ở đáy tháp rồi bơm tuần hoàn trở lại các vòi phun hoặc bộ phận phân phối phía trên. Cấu hình này giúp tận dụng dung dịch, giảm nhu cầu cấp mới liên tục và tạo điều kiện kiểm soát quá trình xử lý.

Hệ thống tuần hoàn và phân phối dung dịch

Hệ thống tuần hoàn thường gồm bể chứa hoặc khoang thu gom, bơm, đường ống, van điều chỉnh và bộ phận phun. Tùy loại chất ô nhiễm, dung dịch có thể cần bổ sung hóa chất để duy trì pH hoặc nồng độ hoạt chất trong giới hạn thiết kế.

Để quá trình phân phối đạt hiệu quả, cần chú ý:

• Bố trí vòi phun hoặc bộ phân phối để hạn chế vùng không được làm ướt.
• Kiểm tra áp suất và lưu lượng cấp dung dịch.
• Lựa chọn vật liệu đường ống, bơm và vòi phun tương thích với hóa chất.
• Bảo đảm dung dịch có thể thoát và thu gom đúng cách.
• Theo dõi chất lượng dung dịch tuần hoàn trong quá trình vận hành.

Nếu sử dụng nhiều tầng phun, cần xác định lưu lượng cấp cho từng tầng theo yêu cầu xử lý. Việc chia đều lưu lượng một cách máy móc không phải lúc nào cũng tối ưu vì mỗi vùng có thể đảm nhiệm chức năng khác nhau.

4.2. Kiểm soát chất lượng dung dịch để duy trì hiệu suất xử lý

Kiểm soát chất lượng dung dịch để duy trì hiệu suất xử lý

Dung dịch hấp thụ có thể thay đổi thành phần theo thời gian do tích tụ chất ô nhiễm, phản ứng hóa học hoặc bay hơi. Khi các thông số dung dịch vượt khỏi giới hạn vận hành, hiệu quả xử lý có thể suy giảm dù hệ thống bơm và vòi phun vẫn hoạt động.

Tùy công nghệ, các thông số cần theo dõi có thể bao gồm pH, nồng độ hóa chất, nhiệt độ, độ dẫn điện hoặc mức độ tích tụ chất rắn. Dung dịch cần được bổ sung, điều chỉnh hoặc thay thế theo quy trình vận hành phù hợp.

Đối với hệ thống xử lý khí có tính axit hoặc kiềm, hóa chất sử dụng phải được lựa chọn dựa trên thành phần khí thải và cơ chế phản ứng mong muốn. Không nên sử dụng một loại dung dịch chung cho mọi nguồn khí, bởi hiệu quả hấp thụ còn phụ thuộc vào tính chất của từng chất ô nhiễm.

5. Bảo trì tháp xử lý khí thải nhiều tầng để duy trì hiệu quả

Bảo trì định kỳ giúp duy trì khả năng tiếp xúc khí – lỏng, hạn chế tắc nghẽn và giảm nguy cơ sự cố trong quá trình vận hành. Do tháp có nhiều bộ phận bên trong, công tác kiểm tra cần được thực hiện theo kế hoạch và phù hợp với đặc tính của khí thải.

Bảo trì tháp xử lý khí thải nhiều tầng để duy trì hiệu quả

Các hạng mục nên được chú ý gồm vòi phun, đường ống dung dịch, lớp đệm, bộ phận đỡ, tầng tách sương, bơm tuần hoàn và quạt hút. Tần suất kiểm tra phụ thuộc vào mức độ bám cặn, tính ăn mòn và điều kiện hoạt động thực tế.

Một số dấu hiệu cần kiểm tra sớm:

• Lưu lượng khí hoặc hiệu quả xử lý giảm bất thường.
• Chênh lệch áp suất qua tháp tăng cao.
• Vòi phun phân phối không đều hoặc bị tắc.
• Dung dịch tuần hoàn có biến đổi bất thường về màu sắc, pH hoặc lượng cặn.
• Xuất hiện rò rỉ tại đường ống, mặt bích hoặc thân tháp.
• Có hiện tượng cuốn giọt lỏng ra đường ống thoát khí.

Khi bảo trì, cần tuân thủ quy trình cô lập thiết bị, ngắt nguồn năng lượng và các yêu cầu an toàn đối với không gian hạn chế hoặc môi trường hóa chất. Không nên mở tháp hay tiếp cận các bộ phận bên trong khi hệ thống chưa được đưa về trạng thái an toàn.

Ngoài kiểm tra cơ khí, cần đánh giá hiệu quả xử lý bằng các thông số vận hành và kết quả quan trắc phù hợp. Nếu khí thải chứa nhiều nhóm chất ô nhiễm khác nhau, tháp hấp thụ có thể cần phối hợp với các thiết bị tiền xử lý hoặc công nghệ xử lý bổ sung để đáp ứng yêu cầu đầu ra.

6. Kết luận

Tháp xử lý khí thải nhiều tầng được bố trí theo nguyên lý phân chia quá trình xử lý thành các khu vực chức năng, kết hợp đường đi của khí, hệ thống phân phối dung dịch và các bộ phận hỗ trợ như lớp đệm hoặc tầng tách sương. Cách bố trí cụ thể phụ thuộc vào thành phần khí thải, lưu lượng, đặc tính hóa chất và hiệu suất xử lý cần đạt.

Để tháp hấp thụ hoạt động ổn định, cần thiết kế hợp lý từng tầng, kiểm soát lưu lượng khí và dung dịch, theo dõi tổn thất áp suất và thực hiện bảo trì định kỳ. Khi được lựa chọn và vận hành đúng cách, tháp xử lý khí thải nhiều tầng có thể góp phần nâng cao hiệu quả kiểm soát ô nhiễm và hỗ trợ hệ thống xử lý khí công nghiệp hoạt động an toàn, bền vững.



phần nâng cao hiệu quả dẫn khí và giảm chi phí bảo trì cho hệ thống hút khí công nghiệp.

---
