Co Ống Và Phụ Kiện Ảnh Hưởng Đến Tổn Thất Áp Suất Như Thế Nào?

Co ống và phụ kiện đường ống như tê, Y và các đoạn cong có thể làm thay đổi hướng dòng khí, tạo xoáy và gia tăng tổn thất áp suất trong hệ thống thông gió, hút bụi và xử lý khí công nghiệp. Việc lựa chọn đúng loại phụ kiện, bán kính cong và cách bố trí đường ống giúp hạn chế sụt áp, duy trì lưu lượng và giảm năng lượng tiêu thụ của quạt.

Co ống và phụ kiện đường ống

1. Tổn thất áp suất trong hệ thống đường ống là gì?

Tổn thất áp suất là sự suy giảm áp suất của dòng khí khi di chuyển qua đường ống và các phụ kiện. Nguyên nhân chủ yếu đến từ ma sát giữa dòng khí với thành ống và sự thay đổi vận tốc, hướng chuyển động tại các vị trí như co ống, tê, Y hoặc van.

Trong hệ thống thông gió và hút khí công nghiệp, tổn thất áp suất ảnh hưởng trực tiếp đến điểm làm việc của quạt. Khi tổng trở lực tăng, lưu lượng thực tế có thể giảm nếu quạt không đủ khả năng tạo áp suất để bù lại.

Có thể chia tổn thất áp suất thành hai nhóm chính:

• Tổn thất dọc đường: Phát sinh do ma sát giữa dòng khí và thành ống trên chiều dài đường ống.

• Tổn thất cục bộ: Phát sinh tại các vị trí làm thay đổi hướng, tiết diện hoặc trạng thái dòng chảy, chẳng hạn như co, tê, Y, van và đầu nối.

Trong thực tế, tổn thất cục bộ có thể chiếm tỷ trọng đáng kể, đặc biệt ở hệ thống có nhiều phụ kiện hoặc đường ống được bố trí phức tạp.

2. Co ống ảnh hưởng đến tổn thất áp suất như thế nào?

Co ống ảnh hưởng đến tổn thất áp suất như thế nào?

Co ống được sử dụng để thay đổi hướng dòng khí, thường gặp ở các góc 45° hoặc 90°. Khi dòng khí đi qua co, hướng chuyển động bị thay đổi, khiến phân bố vận tốc không đồng đều và có thể hình thành vùng xoáy.

2.1. Co ống làm thay đổi hướng dòng khí

Khi khí đi vào co ống, dòng chảy phải đổi hướng trong một khoảng cách ngắn. Sự thay đổi này tạo ra chênh lệch vận tốc và áp suất giữa các vùng trong tiết diện ống.

Nếu hình dạng co không phù hợp, dòng khí có thể bị tách khỏi thành ống ở một số khu vực, tạo vùng xoáy và làm tăng năng lượng bị tiêu hao. Vì vậy, co ống thường tạo thêm tổn thất áp suất so với đoạn ống thẳng có cùng chiều dài.

2.2. Co ống 90° và co ống 45°

Co ống 90° giúp đổi hướng dòng khí nhanh, nhưng thường tạo ra sự thay đổi hướng lớn hơn so với co 45°. Trong nhiều trường hợp, co 90° có tổn thất cục bộ cao hơn, đặc biệt khi thiết kế có góc chuyển hướng gắt.

Co 45° thay đổi hướng từ từ hơn, nhờ đó có thể giảm mức độ xáo trộn dòng chảy. Tuy nhiên, tổn thất thực tế còn phụ thuộc vào bán kính cong, tiết diện, chất lượng gia công và điều kiện dòng khí.

2.3. Co ống ảnh hưởng đến quạt hút công nghiệp

Mỗi co ống bổ sung thêm trở lực cho hệ thống. Khi số lượng co tăng, tổng tổn thất áp suất cũng tăng theo.

Nếu hệ thống có nhiều co gấp khúc, quạt có thể phải làm việc ở điểm vận hành khác so với thiết kế ban đầu. Hệ quả có thể bao gồm:

• Lưu lượng hút giảm.

• Khả năng thu gom bụi hoặc khí tại chụp hút suy giảm.

• Quạt tiêu thụ năng lượng nhiều hơn nếu phải đáp ứng áp suất cao hơn.

• Hệ thống khó cân bằng lưu lượng giữa các nhánh.

Do đó, khi thiết kế đường ống, nên hạn chế các đoạn đổi hướng không cần thiết và ưu tiên bố trí tuyến ống hợp lý.

3. Tê và Y ảnh hưởng đến tổn thất áp suất

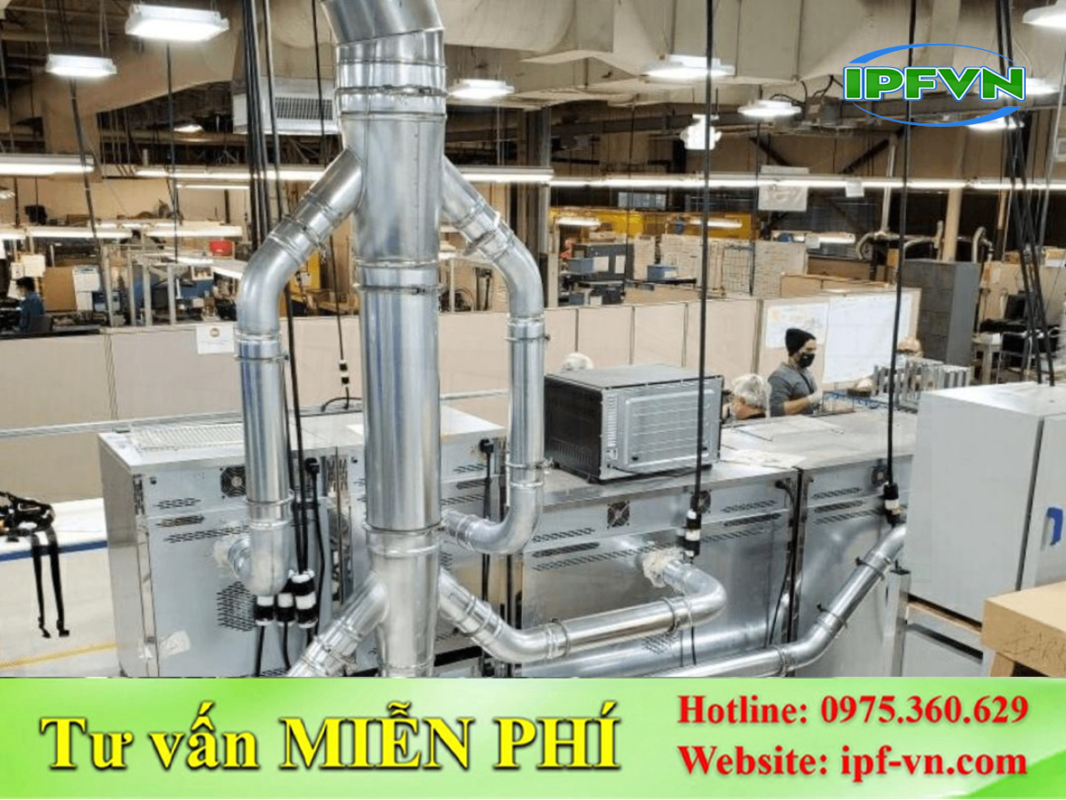

Tê và Y ảnh hưởng đến tổn thất áp suất

Tê và Y là các phụ kiện dùng để phân chia hoặc kết hợp dòng khí giữa các nhánh. Do dòng khí phải phân phối lại vận tốc và lưu lượng, các phụ kiện này có thể tạo ra tổn thất cục bộ đáng kể.

3.1. Tê đường ống

Tê thường có một nhánh vuông góc với đường ống chính. Khi dòng khí đi qua tê, một phần dòng có thể đổi hướng đột ngột, gây xáo trộn và hình thành vùng xoáy.

Mức tổn thất phụ thuộc vào nhiều yếu tố:

• Tỷ lệ lưu lượng giữa nhánh chính và nhánh phụ.

• Góc kết nối của nhánh.

• Tỷ lệ tiết diện giữa các đoạn ống.

• Hướng dòng khí đang chia nhánh hay nhập nhánh.

• Hình dạng bên trong và chất lượng gia công phụ kiện.

Trong hệ thống hút bụi nhiều điểm, việc sử dụng tê không phù hợp có thể khiến lưu lượng phân phối không đồng đều giữa các nhánh.

3.2. Phụ kiện Y

Phụ kiện Y có nhánh kết nối tạo góc xiên với đường ống chính. Thiết kế này giúp dòng khí chuyển hướng hoặc hợp dòng theo cách từ từ hơn so với một số dạng tê vuông góc.

Trong nhiều ứng dụng, Y được cân nhắc khi cần phân nhánh dòng khí nhằm hạn chế sự thay đổi hướng đột ngột. Tuy nhiên, không thể kết luận Y luôn có tổn thất thấp hơn mọi loại tê; kết quả còn phụ thuộc vào góc nhánh, tỷ lệ lưu lượng và điều kiện vận hành.

3.3. Lựa chọn tê hay Y trong hệ thống hút khí

Khi lựa chọn phụ kiện, cần xem xét mục đích sử dụng và hướng chuyển động của dòng khí. Với hệ thống có nhiều nhánh hút, phụ kiện cần được bố trí sao cho hạn chế xung đột dòng khí và hỗ trợ cân bằng lưu lượng.

Một số nguyên tắc thiết kế thường được áp dụng:

• Ưu tiên nhánh nối theo hướng dòng khí thay vì tạo góc đổi hướng đột ngột.

• Tránh bố trí nhiều phụ kiện liên tiếp trong một đoạn ngắn nếu không cần thiết.

• Kiểm tra vận tốc và lưu lượng ở từng nhánh.

• Tính toán tổn thất riêng cho từng tuyến, đặc biệt với hệ thống có nhiều điểm hút.

4. Bán kính cong của co ống ảnh hưởng đến áp suất

Bán kính cong của co ống ảnh hưởng đến áp suất

Bán kính cong là một trong những yếu tố quan trọng quyết định mức tổn thất áp suất của co ống. Bán kính cong thường được biểu diễn bằng tỷ lệ giữa bán kính đường tâm co và đường kính ống, ký hiệu phổ biến là R/D.

4.1. Co có bán kính cong nhỏ

Co có bán kính cong nhỏ làm dòng khí đổi hướng trong khoảng cách ngắn. Sự thay đổi hướng nhanh có thể làm tăng chênh lệch vận tốc, gây tách dòng và tạo xoáy.

Loại co này có ưu điểm là tiết kiệm không gian lắp đặt, nhưng có thể tạo tổn thất áp suất cao hơn so với co có bán kính cong lớn trong các điều kiện tương đương.

4.2. Co có bán kính cong lớn

Co có bán kính cong lớn giúp dòng khí đổi hướng từ từ hơn. Điều này thường giúp giảm mức độ xáo trộn và hạn chế tổn thất cục bộ.

Tuy nhiên, co bán kính lớn chiếm nhiều không gian hơn, có thể làm tăng chi phí chế tạo và lắp đặt. Vì vậy, cần cân đối giữa hiệu quả khí động học, diện tích bố trí và ngân sách dự án.

4.3. Có nên luôn chọn co bán kính lớn?

Không nhất thiết. Co bán kính lớn có thể giảm tổn thất trong nhiều trường hợp, nhưng lựa chọn cuối cùng cần dựa trên điều kiện thực tế như:

• Không gian lắp đặt.

• Đường kính và vận tốc dòng khí.

• Lưu lượng yêu cầu.

• Đặc tính của bụi hoặc khí được vận chuyển.

• Chi phí chế tạo và bảo trì.

Đối với hệ thống vận chuyển bụi, ngoài tổn thất áp suất, cần xem xét nguy cơ lắng đọng hoặc mài mòn tại các vị trí đổi hướng. Thiết kế phù hợp phải đáp ứng cả yêu cầu khí động học và độ bền vận hành.

5. Tổn thất cục bộ và cách tính toán

Tổn thất cục bộ và cách tính toán

Tổn thất cục bộ thường được tính thông qua hệ số tổn thất của từng phụ kiện. Công thức tổng quát là:

ΔPcục bộ=K⋅ρv22\Delta P_{\text{cục bộ}} = K \cdot \frac{\rho v^2}{2}

Trong đó:

• ΔPcục bộ\Delta P_{\text{cục bộ}}: Tổn thất áp suất tại phụ kiện, đơn vị Pa.

• KK: Hệ số tổn thất cục bộ, phụ thuộc vào hình dạng và điều kiện dòng chảy.

• ρ\rho: Khối lượng riêng của khí, đơn vị kg/m³.

• vv: Vận tốc tham chiếu của dòng khí, đơn vị m/s.

Với hệ thống có nhiều phụ kiện, có thể cộng các tổn thất cục bộ theo từng vị trí:

ΔPtổng cục bộ=∑Ki⋅ρvi22\Delta P_{\text{tổng cục bộ}} = \sum K_i \cdot \frac{\rho v_i^2}{2}

Nếu vận tốc tham chiếu giống nhau tại các phụ kiện, công thức có thể viết gọn:

ΔPtổng cục bộ=(∑Ki)ρv22\Delta P_{\text{tổng cục bộ}} = \left(\sum K_i\right)\frac{\rho v^2}{2}

Cần lưu ý rằng hệ số K không phải một giá trị cố định áp dụng cho mọi phụ kiện cùng tên. Giá trị này phụ thuộc vào hình học cụ thể, tỷ lệ kích thước và điều kiện dòng chảy. Khi thiết kế, nên sử dụng dữ liệu từ tiêu chuẩn, tài liệu kỹ thuật hoặc nhà sản xuất phù hợp với cấu hình thực tế.

5.1. Ví dụ minh họa

Giả sử một đoạn ống có vận tốc khí 12 m/s và khối lượng riêng của khí là 1,2 kg/m³. Nếu tổng hệ số tổn thất của các phụ kiện trên đoạn này là 2,5, tổn thất cục bộ ước tính là:

ΔP=2,5×1,2×1222=216 Pa\Delta P = 2{,}5 \times \frac{1{,}2 \times 12^2}{2} = 216\ \text{Pa}

Đây là ví dụ minh họa cách tính, không phải giá trị mặc định cho mọi hệ thống. Khi áp dụng thực tế, cần xác định hệ số tổn thất và vận tốc tham chiếu phù hợp với từng phụ kiện.

5.2. Tổng tổn thất áp suất của hệ thống

Tổng tổn thất áp suất thường bao gồm tổn thất dọc đường và tổn thất cục bộ:

ΔPhệ thoˆˊng=ΔPdọc đường+ΔPcục bộ\Delta P_{\text{hệ thống}} = \Delta P_{\text{dọc đường}} + \Delta P_{\text{cục bộ}}

Ngoài ra, khi tính toán toàn hệ thống, cần xem xét tổn thất qua các thiết bị như lọc bụi, cyclone, tháp xử lý, van và chụp hút nếu có.

Việc tính đủ các thành phần trở lực giúp lựa chọn quạt phù hợp, tránh tình trạng lưu lượng thực tế thấp hơn yêu cầu.

6. Cách giảm tổn thất áp suất do co ống và phụ kiện

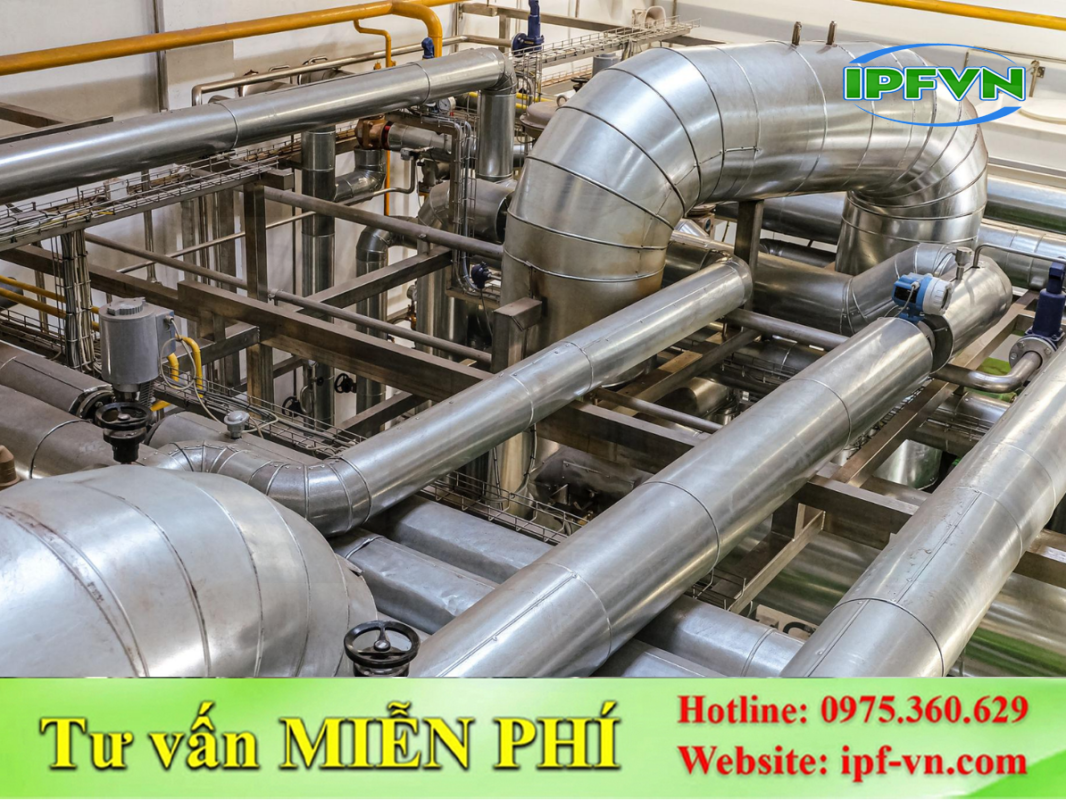

Cách giảm tổn thất áp suất do co ống và phụ kiện

Để giảm tổn thất áp suất, cần kết hợp lựa chọn phụ kiện phù hợp với thiết kế tổng thể của hệ thống.

6.1. Tối ưu tuyến đường ống

Nên thiết kế tuyến ống ngắn, hợp lý và hạn chế các đoạn đổi hướng không cần thiết. Việc giảm số lượng co và phụ kiện giúp giảm tổng hệ số tổn thất, đồng thời đơn giản hóa quá trình lắp đặt và bảo trì.

6.2. Chọn đúng loại co, tê và Y

Không nên lựa chọn phụ kiện chỉ dựa trên giá thành hoặc sự thuận tiện khi thi công. Cần xem xét hình dạng bên trong, góc đổi hướng, tỷ lệ tiết diện và đặc tính dòng khí.

Với hệ thống nhiều nhánh, việc lựa chọn phụ kiện phân nhánh phù hợp có thể hỗ trợ phân phối lưu lượng và giảm xáo trộn dòng khí.

6.3. Kiểm soát vận tốc trong đường ống

Tổn thất cục bộ tỷ lệ với bình phương vận tốc theo công thức tổn thất áp suất. Vì vậy, vận tốc quá cao có thể làm tăng đáng kể tổn thất áp suất.

Tuy nhiên, không nên giảm vận tốc tùy ý. Trong hệ thống hút bụi, vận tốc cần đủ để vận chuyển bụi và hạn chế lắng đọng trong đường ống. Giá trị thiết kế phải phù hợp với loại bụi, kích thước hạt và điều kiện vận hành.

6.4. Gia công và lắp đặt đúng kỹ thuật

Các mối nối lệch, phần chuyển tiếp đột ngột, ba via hoặc biến dạng tiết diện có thể làm dòng khí xáo trộn và tăng trở lực. Do đó, cần kiểm tra chất lượng gia công, độ kín và hình dạng bên trong của phụ kiện sau khi lắp đặt.

6.5. Đo kiểm và bảo trì định kỳ

Sau khi hệ thống vận hành, nên theo dõi lưu lượng, áp suất và tình trạng bám bụi tại các vị trí quan trọng. Nếu tổn thất áp suất tăng bất thường, cần kiểm tra khả năng tắc nghẽn, đóng bám hoặc hư hỏng phụ kiện.

7. Kết luận

Co ống, tê, Y và bán kính cong đều ảnh hưởng đến tổn thất áp suất trong hệ thống đường ống công nghiệp. Các phụ kiện làm thay đổi hướng hoặc phân phối dòng khí có thể tạo xoáy, gây xáo trộn và làm tăng trở lực.

Để hệ thống thông gió, hút bụi hoặc xử lý khí vận hành hiệu quả, cần lựa chọn phụ kiện phù hợp, tối ưu tuyến ống, kiểm soát vận tốc và tính toán đầy đủ tổn thất cục bộ. Thiết kế đúng ngay từ đầu giúp duy trì lưu lượng yêu cầu, hỗ trợ lựa chọn quạt chính xác và hạn chế chi phí năng lượng trong quá trình sử dụng.

---
