Thu Gom Khí Tại Nguồn Giúp Giảm Tải Cho Hệ Thống Xử Lý Như Thế Nào?

Thu gom khí tại nguồn là giải pháp kiểm soát khí thải ngay tại vị trí phát sinh, trước khi chúng khuếch tán ra không gian nhà xưởng. Khi được thiết kế phù hợp, hệ thống giúp hạn chế khí ô nhiễm lan rộng, giảm lượng khí cần hút và hỗ trợ giảm tải cho các thiết bị xử lý phía sau.

Hiệu quả phụ thuộc vào việc xác định đúng nguồn phát sinh, thiết kế chụp hút phù hợp, lựa chọn đường ống và quạt đúng thông số, đồng thời phối hợp với tháp xử lý khí. Thu gom tại nguồn không chỉ giúp cải thiện môi trường làm việc mà còn góp phần tối ưu vận hành toàn hệ thống.

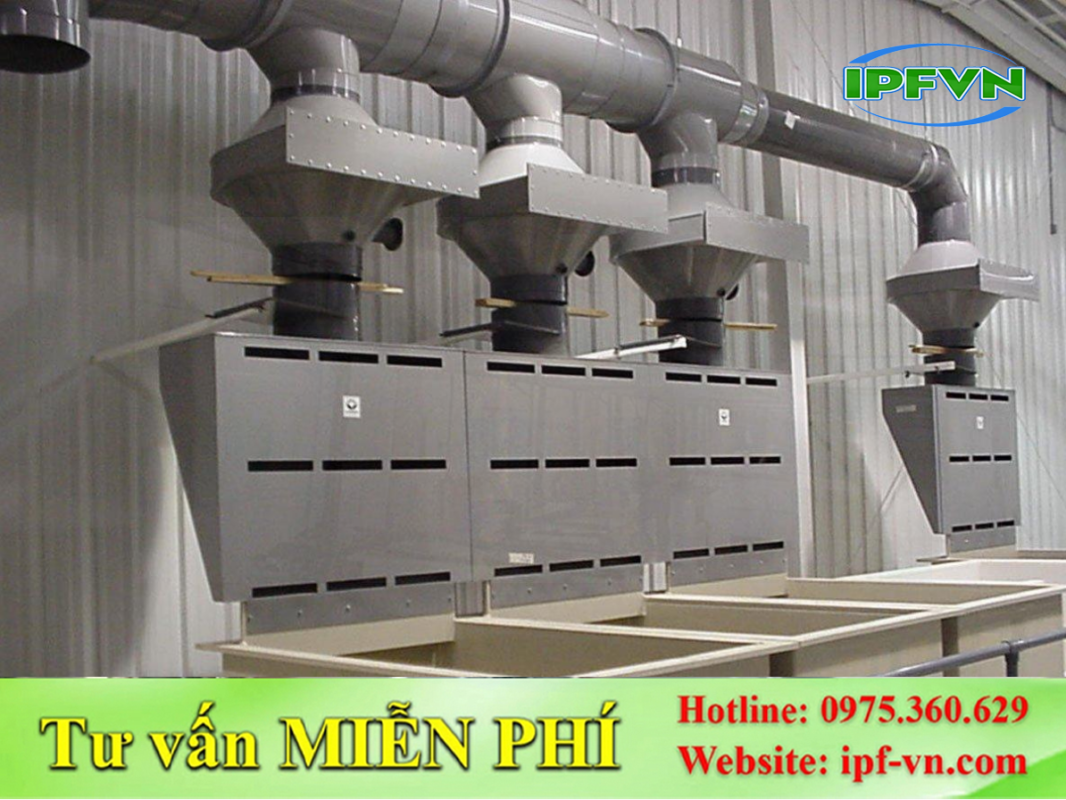

Thu gom khí tại nguồn

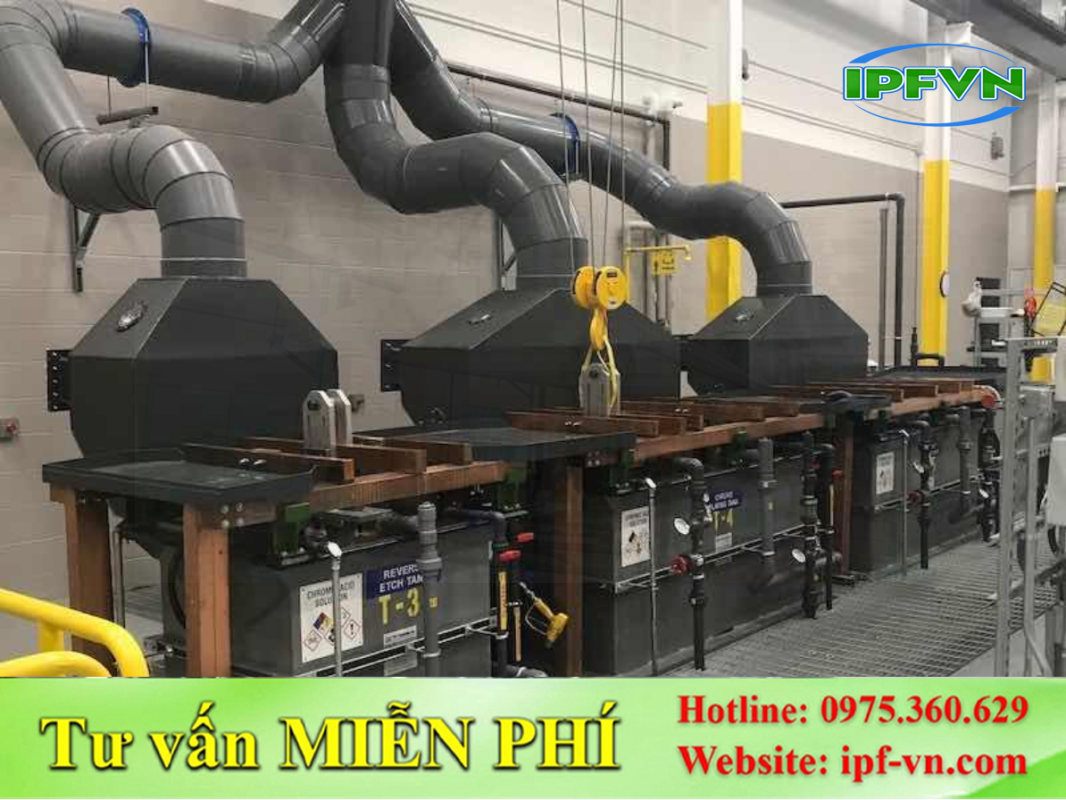

1. Xác Định Nguồn Phát Sinh Khí Thải

Xác Định Nguồn Phát Sinh Khí Thải

Muốn giảm tải cho hệ thống xử lý, trước hết cần xác định khí ô nhiễm phát sinh ở đâu, theo cơ chế nào và với lưu lượng bao nhiêu.

1.1. Nhận diện vị trí phát sinh

Khí thải trong nhà xưởng có thể phát sinh từ nhiều công đoạn, chẳng hạn:

• Bể hóa chất, bể xử lý bề mặt.

• Công đoạn pha trộn, chiết rót hoặc sử dụng hóa chất.

• Khu vực gia nhiệt, sấy hoặc phản ứng.

• Máy móc phát sinh hơi, khói hoặc bụi.

• Điểm nạp, xả nguyên liệu và khu vực thao tác hở.

Mỗi nguồn có đặc điểm khác nhau về nhiệt độ, lưu lượng, nồng độ và tính chất hóa học. Vì vậy, cần khảo sát thực tế thay vì áp dụng một cấu hình hút chung cho toàn bộ nhà xưởng.

1.2. Vì sao thu gom tại nguồn giúp giảm tải?

Nếu khí thải được hút ngay khi phát sinh, lượng khí ô nhiễm có cơ hội khuếch tán ra khu vực xung quanh sẽ giảm. Hệ thống có thể tập trung thu gom tại những điểm cần kiểm soát, thay vì phải hút một thể tích lớn không khí trong toàn bộ nhà xưởng.

Tuy nhiên, giảm tải không đồng nghĩa với việc luôn giảm được lưu lượng khí qua tháp. Nếu lưu lượng hút tại nguồn được thiết kế bằng hoặc cao hơn nhu cầu trước đó, tổng lưu lượng qua thiết bị xử lý có thể không giảm. Lợi ích chính là kiểm soát khí hiệu quả hơn và có thể giảm lượng không khí sạch bị hút lẫn vào dòng khí ô nhiễm.

1.3. Đánh giá đặc tính khí

Trước khi thiết kế, cần xác định:

• Thành phần và tính chất của chất ô nhiễm.

• Nhiệt độ, độ ẩm và lưu lượng phát sinh.

• Tính liên tục hay gián đoạn của nguồn thải.

• Khả năng ăn mòn, phản ứng hoặc ngưng tụ.

• Yêu cầu an toàn và giới hạn phát thải áp dụng.

Các dữ liệu này là cơ sở để lựa chọn vật liệu chụp hút, đường ống, quạt và công nghệ xử lý phù hợp.

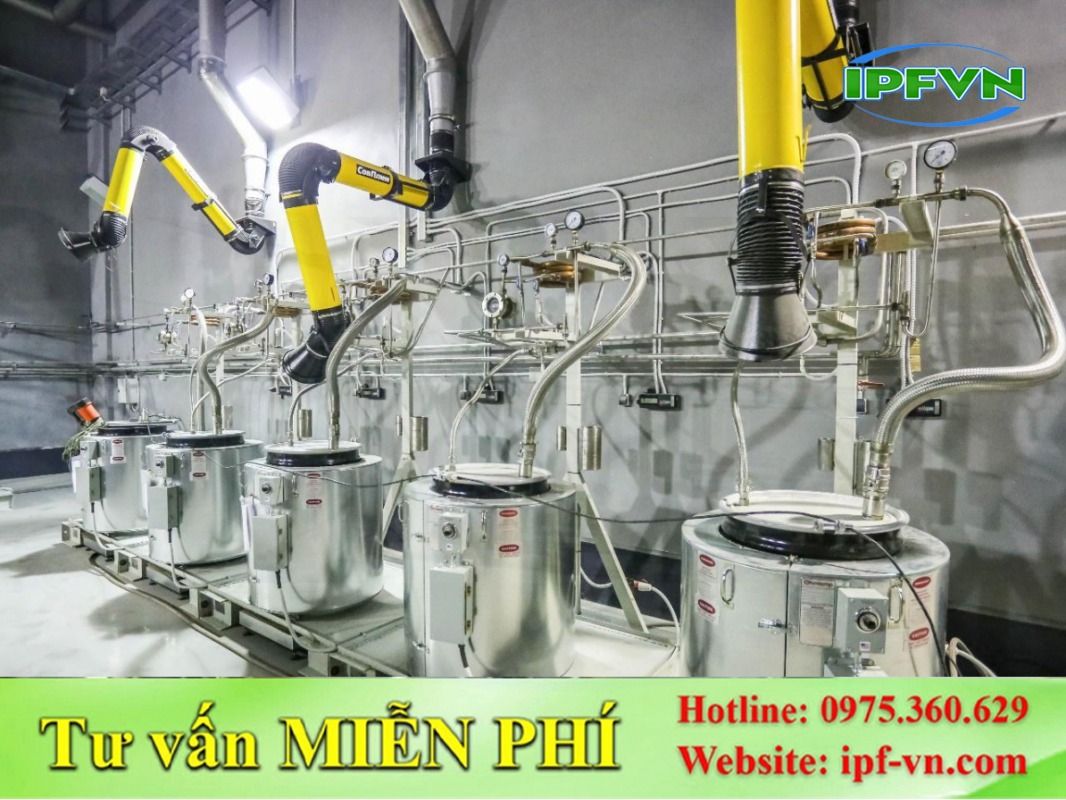

2. Thiết Kế Chụp Hút Để Thu Gom Khí Hiệu Quả

Thiết Kế Chụp Hút Để Thu Gom Khí Hiệu Quả

Chụp hút là bộ phận tiếp nhận khí ô nhiễm tại nguồn. Thiết kế chụp phù hợp giúp giữ khí trong vùng thu gom và hạn chế phát tán ra môi trường làm việc.

2.1. Đặt chụp hút gần nguồn phát sinh

Khoảng cách giữa chụp hút và nguồn phát sinh ảnh hưởng lớn đến khả năng thu gom. Khi khí di chuyển ra xa, luồng hút thường suy giảm và dễ bị ảnh hưởng bởi gió ngang, chuyển động của người hoặc máy móc.

Do đó, nên bố trí chụp hút gần nguồn nhất có thể, đồng thời không cản trở thao tác sản xuất, bảo trì và vận chuyển.

2.2. Lựa chọn kiểu chụp phù hợp

Tùy đặc điểm nguồn phát sinh, có thể sử dụng:

• Chụp hút bao che: bao quanh hoặc che một phần nguồn phát sinh, giúp hạn chế khí thoát ra ngoài.

• Chụp hút cạnh: đặt sát bên hoặc gần khu vực phát sinh khi không thể bao che trực tiếp.

• Chụp hút phía trên: phù hợp với một số nguồn khí nóng có xu hướng đi lên, nhưng cần đánh giá ảnh hưởng của luồng khí và chuyển động trong khu vực.

• Chụp hút tích hợp: thiết kế đồng bộ với máy móc hoặc công đoạn sản xuất.

Không có một kiểu chụp phù hợp cho mọi nguồn thải. Việc lựa chọn cần dựa trên hướng phát tán, nhiệt độ, hình dạng nguồn và điều kiện thao tác.

2.3. Tránh hút lẫn quá nhiều không khí sạch

Nếu chụp hút đặt quá xa hoặc có miệng hút quá rộng, hệ thống có thể phải hút một lượng lớn không khí xung quanh để thu gom được khí ô nhiễm.

Giải pháp thường là cải thiện khả năng bao che, tối ưu vị trí chụp và điều chỉnh vùng hút. Mục tiêu là thu gom đúng dòng khí cần xử lý mà vẫn đảm bảo an toàn và không làm ảnh hưởng đến quy trình sản xuất.

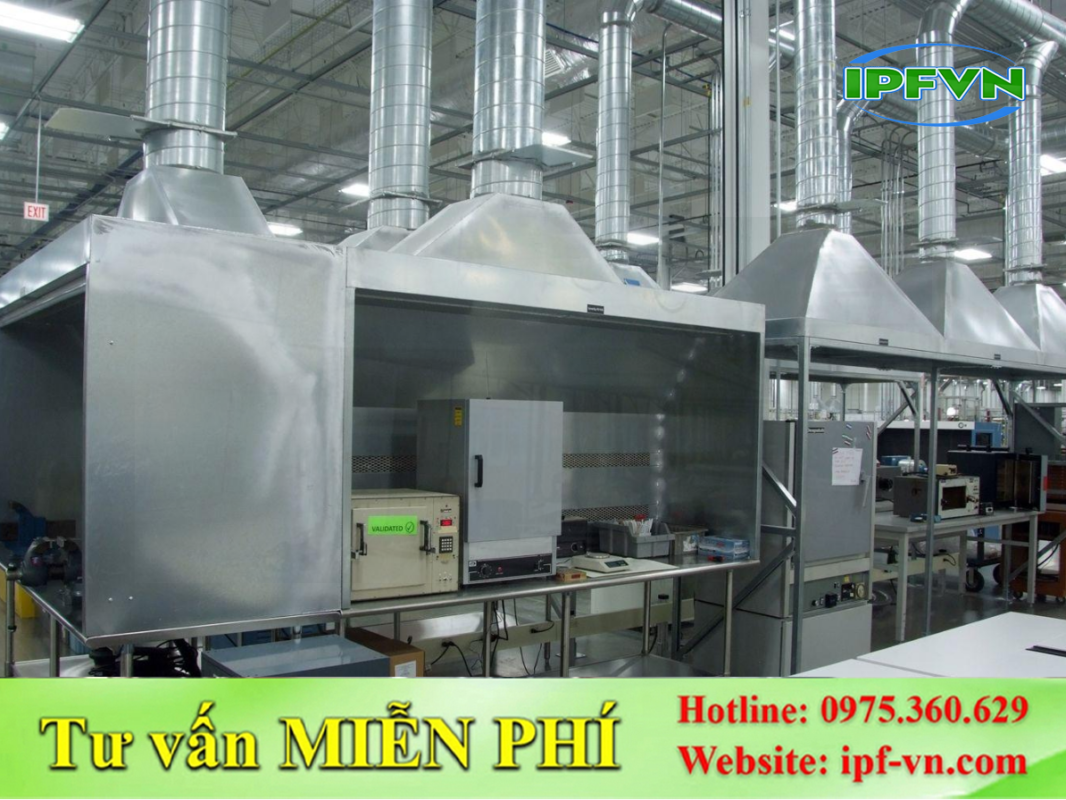

3. Thiết Kế Đường Ống Hút Hạn Chế Tổn Thất Áp Suất

Thiết Kế Đường Ống Hút Hạn Chế Tổn Thất Áp Suất

Đường ống dẫn khí kết nối chụp hút với quạt và thiết bị xử lý. Nếu thiết kế không phù hợp, tổn thất áp suất tăng có thể làm giảm lưu lượng hút tại nguồn hoặc khiến quạt phải tiêu thụ nhiều năng lượng hơn.

3.1. Lựa chọn đường kính ống phù hợp

Đường kính ống cần được tính toán dựa trên lưu lượng khí và vận tốc thiết kế. Nếu ống quá nhỏ, vận tốc và tổn thất áp suất có thể tăng cao. Nếu ống quá lớn, chi phí vật liệu tăng và vận tốc có thể không đáp ứng yêu cầu vận chuyển đối với một số dòng khí có chứa bụi hoặc giọt lỏng.

Không nên chọn đường kính chỉ dựa trên kích thước miệng chụp hoặc kinh nghiệm từ hệ thống khác.

3.2. Hạn chế co, gấp khúc và thay đổi tiết diện đột ngột

Các đoạn co, tê, van và vị trí thay đổi tiết diện đều tạo ra tổn thất áp suất. Vì vậy, cần:

• Ưu tiên tuyến ống ngắn và hợp lý.

• Hạn chế các đoạn gấp khúc không cần thiết.

• Sử dụng phụ kiện phù hợp với lưu lượng.

• Bố trí cửa kiểm tra, vệ sinh tại vị trí cần thiết.

• Tránh tạo các điểm dễ đọng nước hoặc tích tụ cặn khi đặc tính khí có nguy cơ ngưng tụ.

Tuyến ống cần được thiết kế đồng thời với vị trí chụp hút và quạt để tránh tình trạng từng bộ phận được chọn riêng nhưng không tương thích khi lắp đặt.

3.3. Đảm bảo độ kín của đường ống

Đường ống rò rỉ có thể làm thất thoát khí, giảm lưu lượng tại chụp hút hoặc khiến hệ thống hút thêm không khí không mong muốn.

Cần kiểm tra các mối nối, mặt bích, cửa vệ sinh và vị trí xuyên tường. Vật liệu đường ống phải tương thích với thành phần khí, nhiệt độ và điều kiện vận hành thực tế.

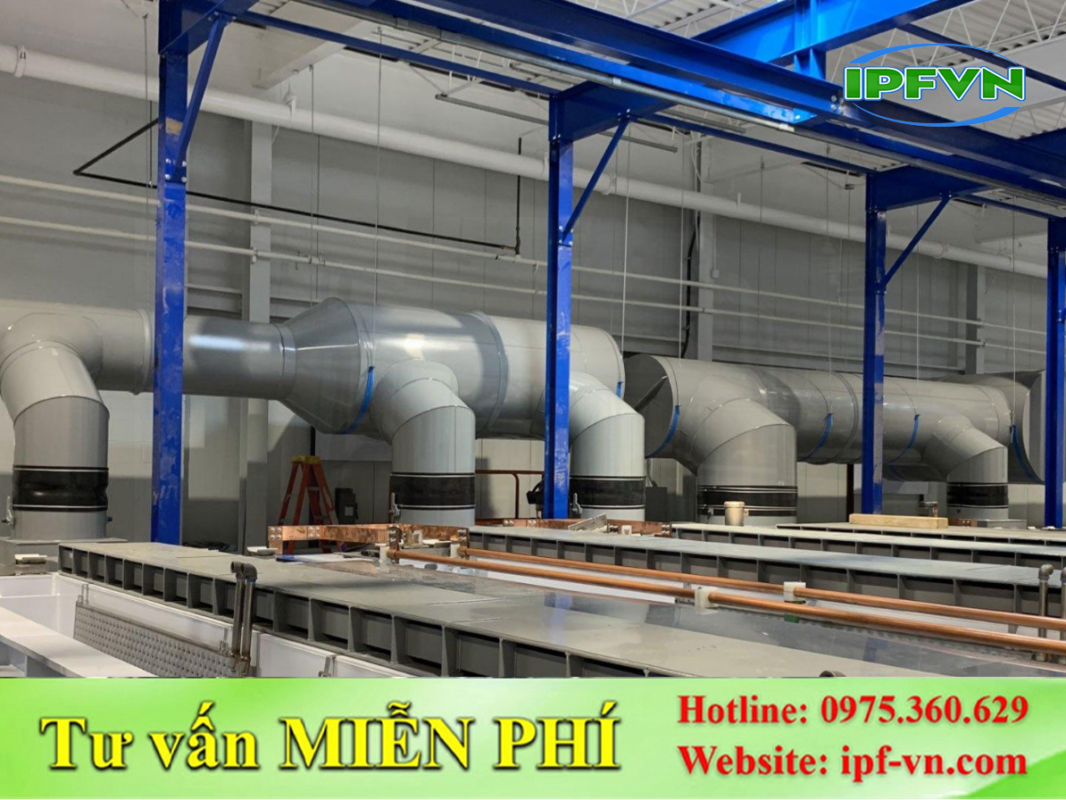

4. Lựa Chọn Quạt Hút Đúng Lưu Lượng Và Áp Suất

Lựa Chọn Quạt Hút Đúng Lưu Lượng Và Áp Suất

Quạt tạo lực hút để đưa khí từ nguồn phát sinh qua đường ống và thiết bị xử lý. Việc lựa chọn quạt cần dựa trên đặc tính toàn hệ thống, không chỉ dựa vào lưu lượng danh định.

4.1. Xác định lưu lượng hút cần thiết

Lưu lượng thiết kế cần đáp ứng yêu cầu thu gom tại từng nguồn. Các yếu tố cần xem xét gồm:

• Kích thước và kiểu chụp hút.

• Khoảng cách từ chụp đến nguồn.

• Số lượng nguồn hoạt động đồng thời.

• Điều kiện thông gió và luồng khí trong nhà xưởng.

• Yêu cầu kiểm soát chất ô nhiễm.

Nếu nhiều chụp hút dùng chung một quạt, cần xác định các chế độ vận hành và cân bằng lưu lượng giữa các nhánh.

4.2. Tính toán áp suất hệ thống

Quạt phải thắng tổng tổn thất áp suất trên đường đi của khí, bao gồm chụp hút, đường ống, phụ kiện, tháp xử lý và các thiết bị đi kèm.

Nếu chọn quạt không đủ áp suất, lưu lượng thực tế có thể thấp hơn thiết kế. Ngược lại, chọn quạt quá lớn mà không có phương án điều khiển phù hợp có thể gây tiêu hao điện năng và ảnh hưởng đến cân bằng hệ thống.

4.3. Kiểm tra khả năng điều chỉnh lưu lượng

Với hệ thống có nhiều nguồn phát sinh hoặc chế độ sản xuất thay đổi, có thể cần giải pháp điều chỉnh lưu lượng phù hợp.

Việc điều chỉnh phải đảm bảo các chụp hút vẫn đạt yêu cầu thu gom. Không nên giảm tốc độ quạt hoặc đóng van tùy ý chỉ để tiết kiệm điện nếu chưa kiểm tra hiệu quả hút tại nguồn.

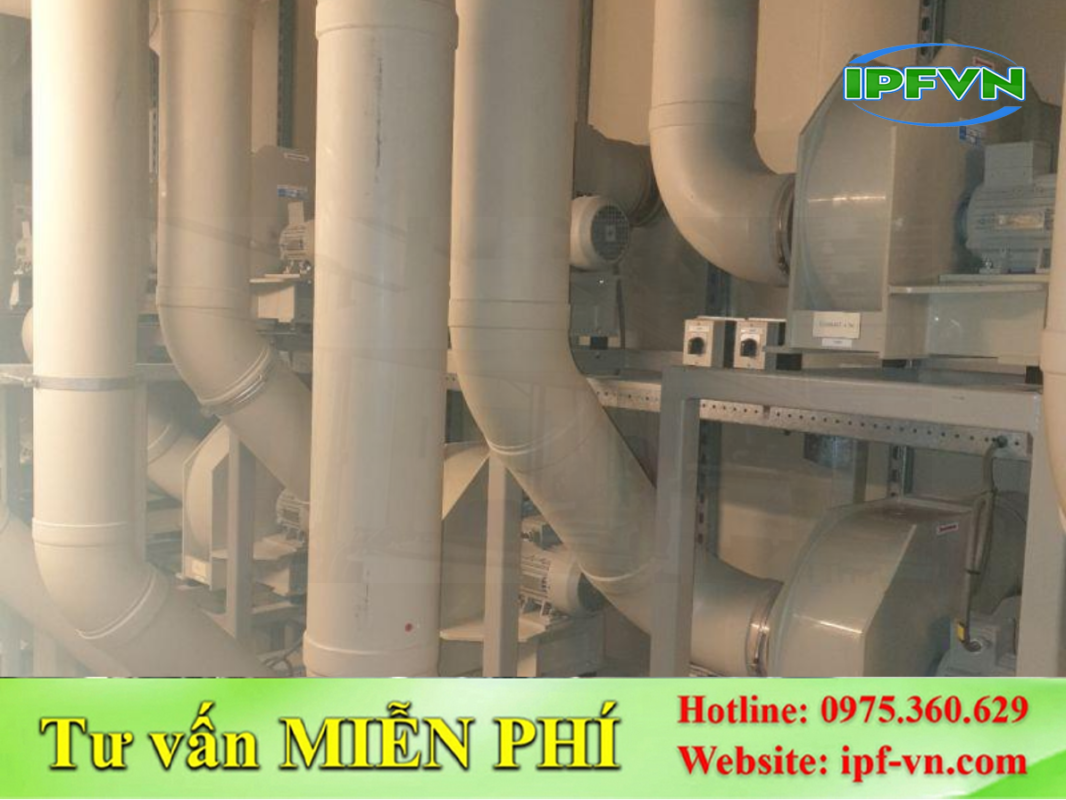

5. Phối Hợp Với Tháp Xử Lý Khí

Phối Hợp Với Tháp Xử Lý Khí

Tháp xử lý là công đoạn tiếp nhận dòng khí đã được thu gom. Khả năng giảm tải cho tháp phụ thuộc vào lưu lượng, nồng độ và thành phần khí đi vào, cũng như công nghệ xử lý được lựa chọn.

5.1. Thu gom tốt giúp kiểm soát dòng khí đầu vào

Khi chụp hút hoạt động hiệu quả, khí ô nhiễm được đưa vào hệ thống có kiểm soát, hạn chế phát tán trong nhà xưởng. Điều này giúp quá trình xử lý phía sau vận hành theo điều kiện ổn định hơn.

Tuy nhiên, thu gom tại nguồn không tự làm giảm khối lượng chất ô nhiễm phát sinh. Nếu lượng hóa chất sử dụng hoặc tải lượng phát thải không đổi, tổng khối lượng chất ô nhiễm cần xử lý vẫn có thể tương đương.

5.2. Phân biệt lưu lượng khí và tải lượng ô nhiễm

Đây là hai đại lượng khác nhau:

• Lưu lượng khí: thể tích khí đi qua hệ thống trong một đơn vị thời gian.

• Tải lượng ô nhiễm: khối lượng chất ô nhiễm đi vào hệ thống trong một đơn vị thời gian.

Thu gom tại nguồn có thể giảm lượng không khí sạch bị hút lẫn, qua đó làm giảm lưu lượng tổng trong một số cấu hình. Nhưng nếu nồng độ chất ô nhiễm tăng lên do giảm pha loãng, tháp vẫn phải xử lý tải lượng chất ô nhiễm thực tế.

Vì vậy, cần kiểm tra đồng thời lưu lượng, nồng độ đầu vào và yêu cầu xử lý của tháp.

5.3. Kiểm tra khả năng tiếp nhận của tháp

Khi thay đổi chụp hút hoặc mạng đường ống, cần đánh giá lại:

• Lưu lượng khí vào tháp.

• Nồng độ và tải lượng chất ô nhiễm.

• Tổn thất áp suất của thiết bị.

• Khả năng phân phối khí và dung dịch.

• Hiệu quả xử lý và tình trạng cuốn giọt.

• Khả năng làm việc của quạt trong điều kiện mới.

Nếu hệ thống có nhiều nguồn thải khác nhau, cần xác định khả năng tương thích của các dòng khí trước khi đưa chung vào một tháp.

6. Ví Dụ Về Tác Động Của Thu Gom Tại Nguồn

Giả sử một khu vực sản xuất đang hút khí bằng hệ thống thông gió chung. Khi chuyển sang thu gom tại các nguồn phát sinh, chụp hút được bố trí sát vị trí thao tác và có bao che phù hợp.

Kết quả có thể gồm:

1. Khí ô nhiễm được thu gom sớm hơn, hạn chế khuếch tán ra khu vực làm việc.

2. Hệ thống giảm hút lẫn không khí sạch nếu thiết kế mới đáp ứng cùng yêu cầu kiểm soát với lưu lượng thấp hơn.

3. Dòng khí vào tháp có thể ổn định và dễ kiểm soát hơn.

4. Quạt và tháp có thể được vận hành phù hợp hơn với nhu cầu thực tế.

Đây là kết quả có thể đạt được, không phải bảo đảm cho mọi công trình. Lưu lượng tiết kiệm được cần xác định bằng tính toán và đo đạc trước–sau khi cải tạo.

7. Bảng Tổng Hợp Vai Trò Của Từng Bộ Phận

Bộ phận	Vai trò trong thu gom tại nguồn	Ảnh hưởng khi thiết kế không phù hợp
Nguồn phát sinh	Xác định vị trí và đặc tính khí cần thu gom	Bỏ sót nguồn hoặc tính sai nhu cầu hút
Chụp hút	Tiếp nhận khí ngay tại vị trí phát sinh	Khí phát tán, hút lẫn nhiều không khí sạch
Đường ống	Dẫn khí về thiết bị xử lý	Tổn thất áp suất, rò rỉ, mất cân bằng lưu lượng
Quạt	Tạo lực hút và duy trì lưu lượng	Hút yếu, tiêu hao điện hoặc vận hành không ổn định
Tháp xử lý	Loại bỏ chất ô nhiễm khỏi dòng khí	Quá tải, giảm hiệu quả nếu không phù hợp với dòng khí

8. Checklist Đánh Giá Hệ Thống Thu Gom Khí Tại Nguồn

• Xác định đầy đủ các nguồn phát sinh khí.

• Đánh giá thành phần, nhiệt độ và lưu lượng khí.

• Chọn kiểu chụp hút phù hợp với hướng phát tán.

• Bố trí chụp đủ gần và không cản trở thao tác.

• Tính toán đường kính và tổn thất áp suất đường ống.

• Kiểm tra độ kín và khả năng vệ sinh đường ống.

• Chọn quạt theo lưu lượng và áp suất toàn hệ thống.

• Kiểm tra cân bằng lưu lượng giữa các nhánh hút.

• Đánh giá khả năng tiếp nhận của tháp xử lý.

• Đo kiểm hiệu quả thu gom và thông số vận hành sau lắp đặt.

9. Kết Luận

Thu gom khí tại nguồn giúp kiểm soát khí ô nhiễm ngay từ vị trí phát sinh, hạn chế phát tán và có thể giảm lượng không khí sạch bị hút lẫn vào hệ thống. Để đạt hiệu quả, cần thiết kế đồng bộ từ nguồn phát sinh, chụp hút, đường ống, quạt đến tháp xử lý.

Điểm quan trọng là phân biệt giữa giảm lưu lượng khí và giảm tải lượng chất ô nhiễm. Thiết kế thu gom tốt có thể giúp hệ thống vận hành hiệu quả hơn, nhưng khả năng giảm tải thực tế cần được xác nhận bằng tính toán, đo đạc và đánh giá điều kiện vận hành của toàn bộ hệ thống.

---
